仿生握柄式机械助行器无线电控手柄

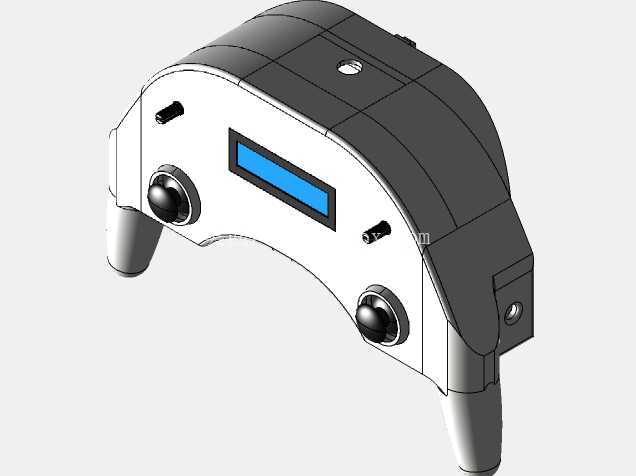

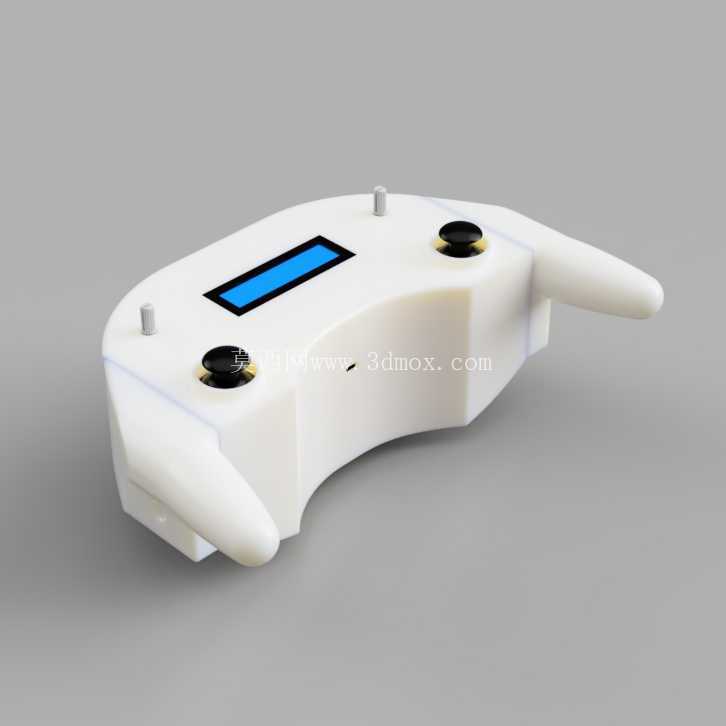

　　这款无线电控手柄的设计初衷，是为配套小型多足仿生机械助行装置提供便携操控终端，区别于传统航模类遥控器的方正造型，整体采用贴合人手握持曲线的弧形一体化壳体，两侧延伸出符合人体工学的握柄凸起，单手握持时掌心可完全贴合壳体弧面，食指与拇指可自然落在操控元件区域，长时间操控不易产生手部疲劳，适配户外调试、室内演示等多场景下的单手操作需求。从功能布局来看，壳体上半区域居中嵌入带串口通信功能的LCD显示模块，可实时反馈被控端的运行状态、信号强度、供电参数等核心数据，无需额外外接显示终端即可完成基础状态读取；显示模块两侧对称布置两个摇杆电位器，分别对应被控装置的行进方向调节与动作幅度控制，摇杆选用带阻尼复位结构的型号，操控行程内阻尼均匀，松手后可自动回中，避免误触发；壳体顶部预留两个拨杆安装位，可根据实际使用需求自定义功能映射，比如切换步态模式、锁定动作姿态、触发应急停止等。

　　内部电路布局上，壳体内部预留了规整的元件安装腔，核心控制单元选用Arduino Nano作为主控，搭配nRF24L01无线收发模块实现与被控端的双向数据通信，无线通信频段选用通用免授权频段，空旷环境下有效通信距离可覆盖常规调试与演示场景的需求；供电转换部分采用LM2596 DC-DC降压模块，可适配宽范围直流输入电压，为不同元件提供稳定的供电输出，避免电压波动导致的信号传输异常或元件损坏；所有电路元件的安装位均预留了固定柱与走线槽，组装时可通过螺丝直接固定PCB板，内部走线可沿壳体侧壁的线槽排布，避免走线杂乱干扰无线信号，同时也方便后期维护更换元件。结构设计层面，整个壳体采用分体式结构设计，上下壳通过卡扣与螺丝组合固定，接缝处做了错位止口设计，可避免日常使用中灰尘、飞溅液体进入壳体内部；所有操控元件的安装孔位均做了公差匹配设计，摇杆、显示屏、拨杆的安装位置预留了0.2mm的装配间隙，既保证元件安装后无松动旷量，也不会因为公差累积导致装配困难；握柄部分的外壳厚度做了差异化设计，握持区域壁厚加厚至2.5mm，保证握持强度，非受力区域壁厚控制在1.8mm，在保证结构强度的前提下尽可能降低整体重量。

　　安装边界方面，整个手柄的外形尺寸适配成年人单手握持范围，最大宽度不超过180mm，前后厚度不超过60mm，整体重量控制在200g以内，可轻松放入工装口袋随身携带；底部预留了充电接口与程序烧录接口的开孔，无需拆开壳体即可完成固件烧录与内置电池充电，日常使用维护十分便捷。从实际应用角度出发，这款手柄不仅可配套对应的多足机械助行装置使用，也可通过修改固件程序适配其他小型无线操控设备，比如小型机械臂、移动巡检小车、DIY仿生机器人等，壳体的3D打印友好设计也方便使用者根据自身需求修改外形、增减功能元件，适配不同的个性化操控需求。

　　在操控逻辑设计上，充分考虑了非专业使用者的操作习惯，摇杆的控制曲线做了线性优化，小幅度拨动时输出信号变化平缓，方便精准微调动作幅度，大幅度拨动时输出信号快速达到阈值，满足快速动作切换的需求；显示屏的显示界面做了分层设计，默认界面显示核心运行参数，通过顶部拨杆可切换查看详细的传感器数据、通信状态等信息，操作逻辑简单直观，无需复杂的学习成本即可快速上手。结构强度方面，壳体选用常用的3D打印工程塑料制作时，握柄位置可承受常规握持力度下的扭力与压力，日常跌落至普通地面也不会出现壳体碎裂的情况，完全满足DIY场景与日常演示使用的强度要求；所有外接元件的安装位均做了加强筋设计，频繁拨动摇杆、按压拨杆时不会出现安装位开裂的问题，长期使用的可靠性有充足保障。
