迷你双2.5G口物联网网关设备结构

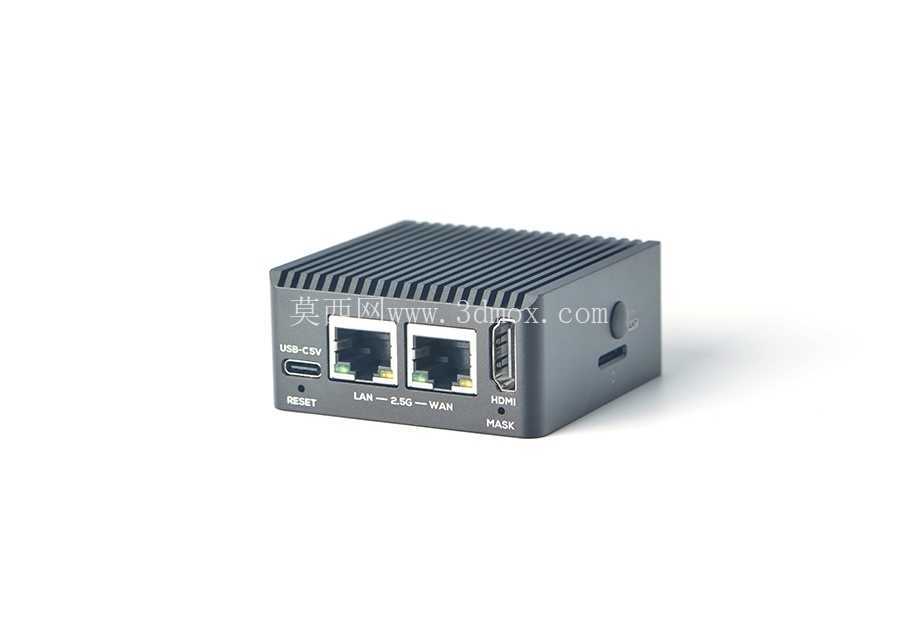

这款迷你网关设备的结构设计，核心围绕边缘侧物联网部署的紧凑化需求展开，整机采用一体化铝合金铣削外壳，外壳同时承担散热与结构防护的双重作用，表面做细密平行散热鳍片处理，无需额外加装风扇即可满足满负载运行的散热需求，适配工业现场粉尘、密闭空间的无风扇部署要求。从接口布局来看，设备正面排布两个RJ45网络接口，分别标注LAN与WAN，均支持2.5Gbps传输速率，可满足大流量边缘数据采集、本地网络分流的带宽需求；接口旁设置USB-C供电接口，兼容常见的Type-C电源适配器与PD供电协议，降低现场供电适配的复杂度；复位按键采用内凹式设计，避免日常运维中的误触触发；侧面预留HDMI输出接口与MASK标识的功能扩展位，可满足本地调试接屏、外接存储或功能模块扩展的需求。

从安装边界来看，整机尺寸控制在手掌级大小，可直接放置在桌面、弱电箱内，也可通过预留的固定孔位搭配支架实现导轨安装、壁挂安装，适配弱电井、机柜侧方、设备舱内部等多种狭小安装空间，不会占用过多的柜内安装位。结构设计上，外壳与内部PCB板采用定位柱加螺丝的固定方式，所有接口位置均做公差匹配，接口与外壳开孔的同轴度控制在0.1mm以内，避免长期使用后接口松动、插拔受力不均导致的焊盘脱落问题；散热鳍片的间距设置为1.2mm，既保证足够的散热接触面积，也避免鳍片过密导致积灰难以清理，适配工业现场长期免维护的使用需求。

在实际应用场景中，这类设备可部署在工业产线侧作为边缘数据采集网关，对接产线PLC、传感器等设备的网络数据，完成本地数据预处理后再上传至云端平台，减少云端带宽占用；也可用于小型办公、门店场景作为软路由使用，双2.5G网口可满足千兆以上带宽的NAT转发需求，小体积不会占用桌面空间；还可部署在智慧社区、智能楼宇的弱电间内，作为门禁、监控、楼宇自控设备的网络汇聚节点，无风扇设计不会产生运行噪音，也避免风扇积灰导致的设备故障，提升长期运行稳定性。

设计过程中针对接口的受力场景做了专门强化，RJ45接口位置的外壳做了加厚处理，插拔网线时的受力直接传递到外壳结构上，不会直接作用在PCB板的焊盘位置，可承受至少千次以上的反复插拔不会出现接口松动；USB-C供电接口做了防呆设计，接口边缘做倒角处理，盲插也可顺利接入，不会因为插接过偏损坏接口内部针脚。整机外壳采用阳极氧化处理，表面硬度达到HV300以上，日常搬运、安装过程中的轻微剐蹭不会留下明显划痕，也可抵御一定程度的潮湿、盐雾环境，适配非极端恶劣的工业现场使用环境。内部PCB板与外壳之间预留0.3mm的导热硅胶片安装位，装配时填充导热硅胶片可将主芯片的热量快速传导到金属外壳上，保证芯片满负载运行时的温度控制在合理区间，避免高温降频影响设备运行性能。
