P210行星减速传动组件结构设计

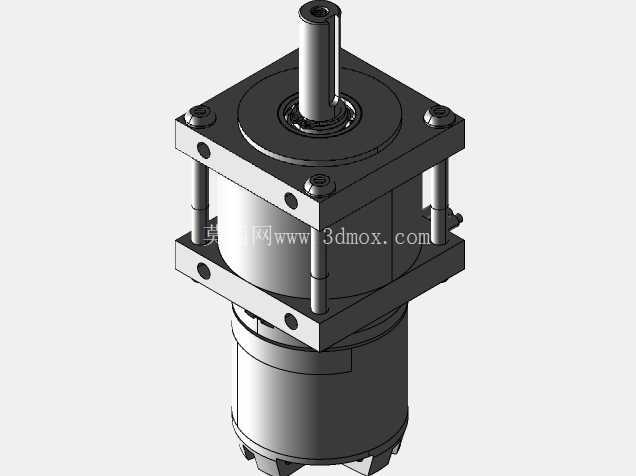

这套行星减速传动组件的结构设计，核心围绕高扭矩密度的动力传递需求展开，适配对安装空间有严格限制、同时需要大减速比动力输出的传动场景。从结构布局来看，组件采用方形法兰安装界面，输入端与NTM系列动力单元直连，输出端为标准圆柱轴伸，整体采用层叠式装配结构，通过四根均布的立柱拉杆实现各级壳体的轴向锁紧，这种结构相比传统一体式铸造壳体，既降低了加工难度，也方便后期拆解维护、调整齿轮啮合间隙。

在实际应用场景中，这类减速组件常被用于小型自动化设备的动力输出端、移动机器人的行走驱动单元、低空小型飞行器的舵机驱动模块，以及精密传动实验平台的动力匹配环节，10:1的固定减速比可以将输入端的高转速低扭矩输出，转换为低转速大扭矩的动力输出，匹配后端执行机构的负载特性，避免动力单元直接带载出现的堵转、扭矩不足问题。

从功能特性上看，行星齿轮的传动结构相比普通平行轴齿轮传动，具备更高的传动效率，多行星轮均布承载的设计可以将输入扭矩分散到多个啮合齿面，单齿承受的载荷更小，同等体积下能传递的扭矩比普通直齿减速结构高出40%以上，同时传动过程中的回差更小，适合需要正反转频繁切换、定位精度有一定要求的传动场合。组件的壳体结合面均设计有定位止口，装配时可以保证各级齿轮的同轴度，避免因装配偏差导致的齿轮偏磨、运转噪音过大问题。

设计思路上，这套结构优先考虑了安装兼容性，方形法兰的安装孔位采用行业通用的孔距规格，输出轴的轴径、键槽尺寸也符合常规传动连接件的匹配标准，不需要额外加工转接件就可以直接和市面常见的负载连接件、联轴器适配。输入端的连接结构专门针对对应规格的动力单元做了适配，轴孔配合公差选用过渡配合，既保证装配时的同轴度，也不会出现过盈量过大导致的装配困难、拆卸时损伤动力单元输出轴的问题。

外形尺寸与安装边界方面，组件整体为同轴式布局，输出轴与输入轴保持同轴线，最大外轮廓尺寸由方形法兰的边长决定，安装时需要预留的径向空间仅需略大于法兰边长即可，轴向尺寸根据减速比层级做了紧凑化设计，各级行星架的厚度经过优化，在保证齿轮啮合强度的前提下尽可能压缩轴向长度，适合安装空间轴向尺寸受限的设备场景。安装法兰上的四个安装孔为通孔设计，可以从正面直接穿入螺栓完成固定，不需要在安装背面预留螺母操作空间，进一步降低了设备安装板的设计难度。

结构细节上，各级行星轮的销轴采用过盈压装在行星架上的固定方式，行星轮内孔与销轴之间设计有衬套结构，减少运转过程中的磨损，延长组件的使用寿命。输出端的轴承选用深沟球轴承，同时承受径向负载和一定的轴向负载，适配输出端可能存在的偏载工况。壳体表面做了阳极氧化处理，既提升了金属表面的抗腐蚀能力，也避免加工面长期暴露出现锈蚀，影响装配精度。整个组件的所有零件均采用可拆解的装配方式，没有采用铆接、焊接等不可拆连接结构，当内部易损件出现磨损时，可以单独更换对应零件，不需要整体报废，降低了后期的使用维护成本。在三维建模过程中，所有配合面的公差、齿轮的啮合参数都做了对应标注，结构工程师可以直接基于这个模型做安装板的适配设计、负载匹配校核，不需要重新测绘尺寸，能大幅缩短设备开发阶段的选型设计周期。
