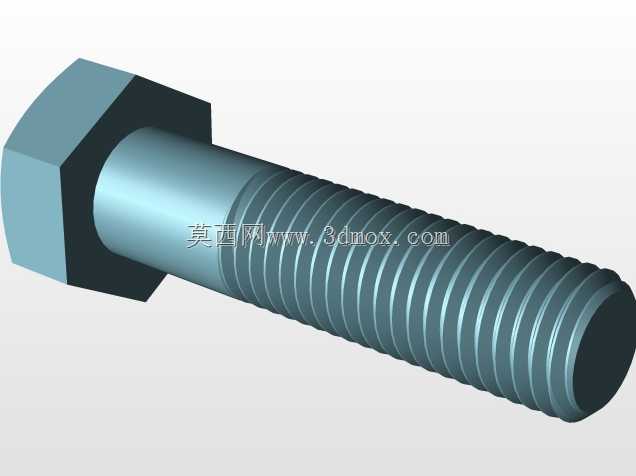

外六角全螺纹六角头螺栓结构设计

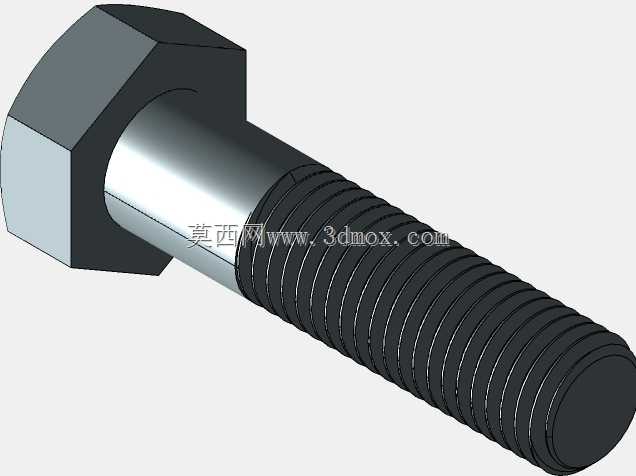

在各类机械装配、钢结构搭建、汽车零部件紧固、家电组装等场景中，外六角全螺纹螺栓都是应用频次极高的基础连接件，这类紧固件的设计合理性直接决定了装配结构的连接可靠性与长期服役稳定性。从结构设计逻辑来看，六角头的造型选择并非随意设定，六角形的头部可以适配普通开口扳手、套筒、梅花扳手等多种通用紧固工具，在装配空间受限的场景下，扳手每次只需转动60度即可完成卡位切换，相比四角头螺栓操作灵活性更高，也能避免头部棱角过少导致的扳手打滑问题，同时六角头的受力面均匀分布，在施加额定紧固扭矩时，头部应力不会过度集中在棱角位置，能有效降低紧固过程中头部崩裂的风险。全螺纹的杆部设计，让这款螺栓可以适配不同厚度的被连接件组合，不需要额外计算光杆段长度与被连接件总厚度的匹配关系，在多层叠装的板件连接场景中，全螺纹结构可以让螺母在整个杆部长度范围内任意位置锁紧，适配性远高于半螺纹螺栓，尤其适合现场装配时被连接件厚度存在公差波动的工况，不需要提前精准测量叠装厚度来选配对应螺栓长度，能大幅降低现场物料选配的复杂度。从安装边界来看，这类螺栓的头部对边宽度、头部厚度都遵循通用紧固件标准，设计时预留的扳手操作空间只需要满足对应规格扳手的回转半径即可，杆部穿过的安装孔直径通常比螺纹大径大0.5到1毫米，既可以保证螺栓顺利穿入，也能避免间隙过大导致的连接错位。螺纹部分的牙型采用普通公制三角牙，牙型角60度，牙根处做了小圆弧过渡处理，能分散螺纹啮合时的应力集中，在承受轴向拉力载荷时，各圈螺纹的受力分布更均匀，不会出现前几圈螺纹过载滑牙的问题。在实际选型应用中，这类全螺纹外六角螺栓常被用于两个被连接件都较薄、需要螺栓贯穿后直接锁紧的场景，比如电气柜柜体框架连接、小型设备机壳装配、工装夹具的板件拼接等场景，不需要额外配置光杆段的定位功能，依靠螺纹啮合的预紧力即可提供足够的连接摩擦力，抵抗设备运行过程中的振动、冲击载荷，避免连接松动。建模过程中需要重点关注螺纹收尾处的过渡结构，不能让螺纹直接截止在杆部端面，否则在热处理或者受力时，螺纹截止位置会成为应力集中断裂点，合理的收尾退刀结构能大幅提升螺栓的疲劳强度，同时六角头与杆部的衔接位置要做圆角过渡，避免直角衔接带来的应力集中问题，保证螺栓在承受偏载载荷时不会在头杆结合位置发生断裂。
