1:2比例M134加特林机枪三维建模作品

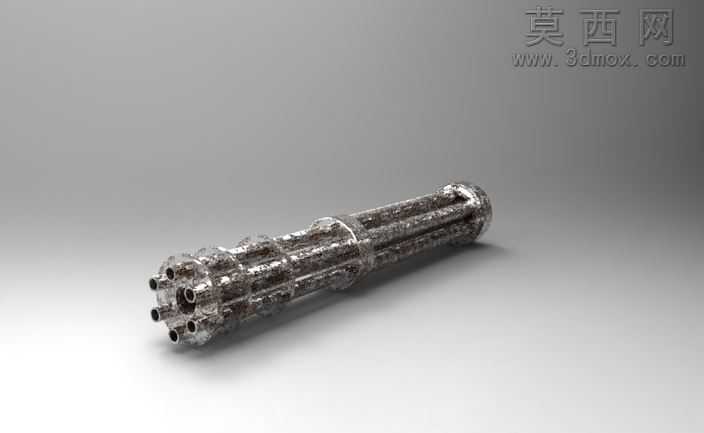

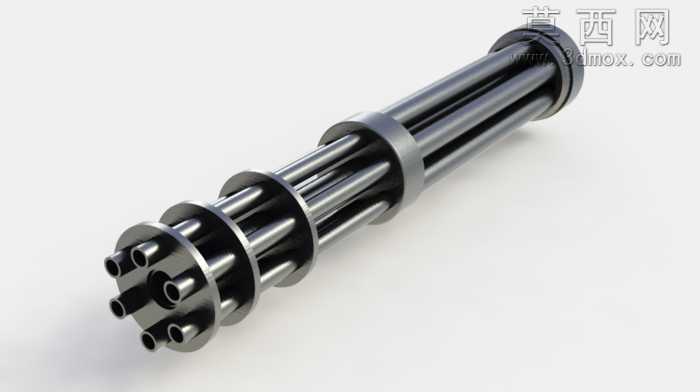

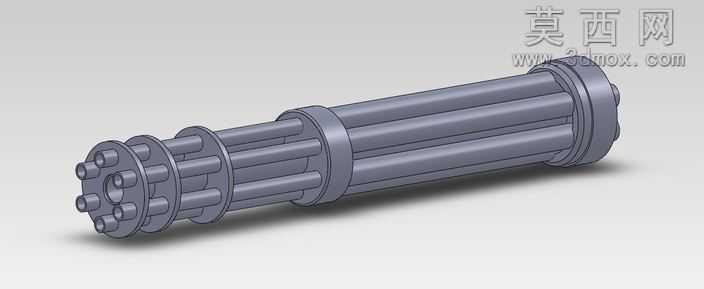

本作品为1:2比例的M134转管机枪三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循真实M134机枪的结构比例进行等比缩放还原，严格把控每一处结构细节的尺寸精度。建模初期先梳理M134机枪的核心结构逻辑，将整体拆分为枪管组件、枪管固定环、机匣前端连接结构等独立模块，采用自下而上的建模思路逐个完成零件构建，再通过装配约束完成整体拼接，确保各部件的装配关系与真实枪械结构逻辑一致。枪管部分采用多实体建模方式，六根独立枪管沿圆周方向均匀排布，通过拉伸、旋转、倒角等基础特征完成单根枪管的内外轮廓构建，还原枪管尾部的弹膛定位结构与枪口的内凹倒角细节，再通过圆周阵列特征快速生成其余五根枪管，保证阵列角度与间距的均匀性，避免手动排布带来的尺寸误差。两处枪管固定环采用旋转凸台特征构建基础环形基体，之后通过拉伸切除完成环体上与枪管匹配的定位通孔，同时在固定环外圆面添加细微的倒角与圆角过渡，还原金属零件的加工工艺特征，固定环与枪管之间采用同轴心与轴向距离约束完成装配，确保固定环对六根枪管的定位支撑效果与实物一致。机匣前端的旋转座结构是建模的重点部分，通过旋转特征构建主体圆柱基体后，采用圆周阵列的拉伸切除特征完成与六根枪管对应的定位卡槽，同时添加端面的细微凹槽与安装孔特征，还原旋转座带动枪管转动的结构逻辑。材质与渲染环节，整体模型赋予哑光枪灰色金属材质，调整材质的粗糙度与金属度参数，模拟合金钢经表面处理后的哑光金属质感，针对枪管内孔、固定环配合面等位置添加轻微的磨损质感贴图，提升模型的真实感；渲染阶段采用三点布光方案，主光源从侧上方照射突出模型的金属轮廓与结构层次，辅光源补光弱化暗部死黑，背光源勾勒模型边缘轮廓，最终渲染图清晰呈现出转管机枪的多管排列结构与金属零件的硬朗质感。建模过程中对所有非关键的内部复杂结构做了合理简化，在保证外观结构还原度的前提下控制模型整体面数，兼顾模型的展示效果与文件使用效率，整体模型无破面、无重叠几何体，特征树逻辑清晰，可直接用于后续的3D打印、军事场景展示、科普演示等场景使用。
