1953年款下牵引感应化油器结构模型

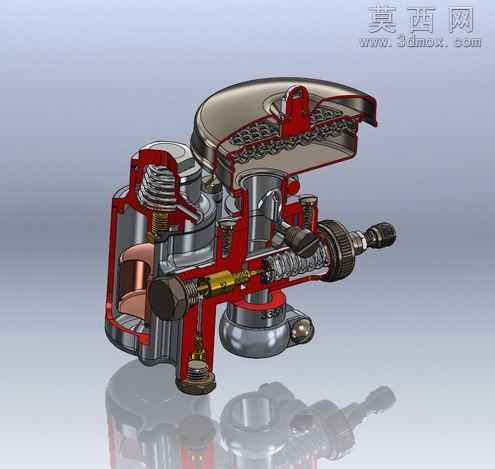

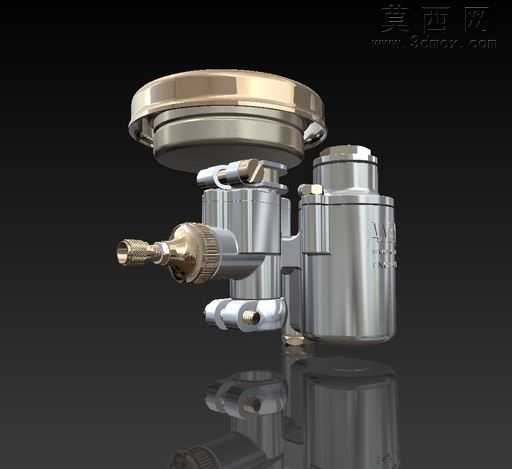

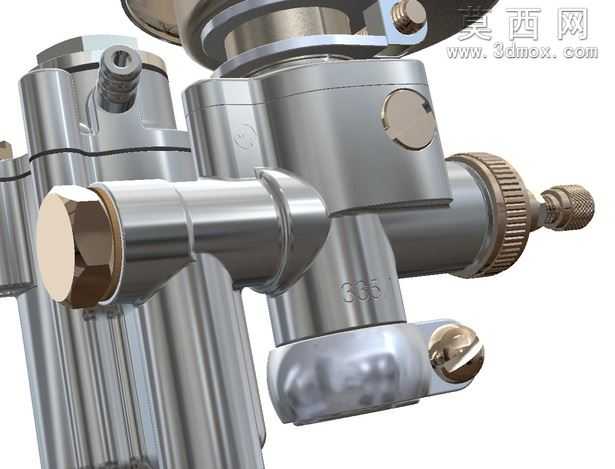

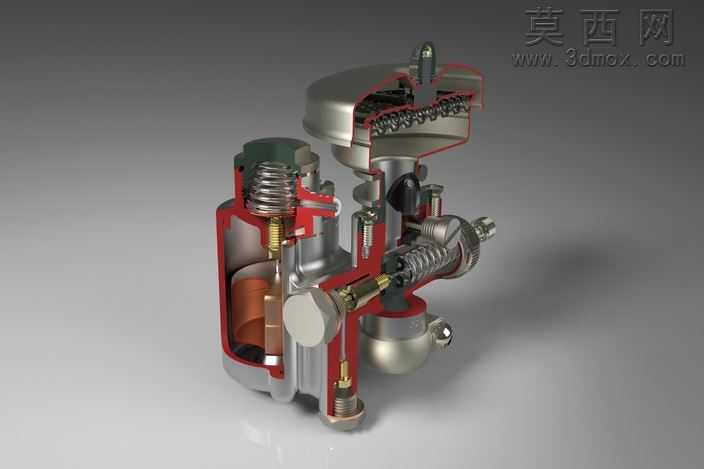

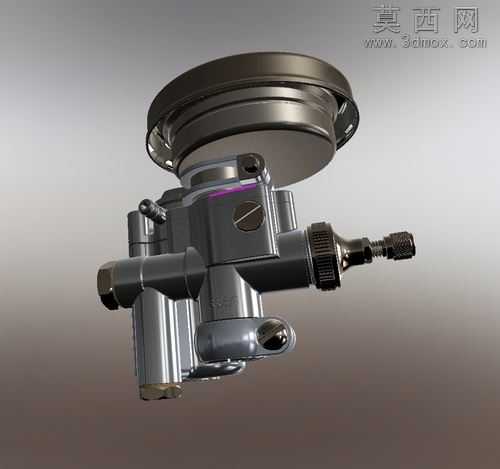

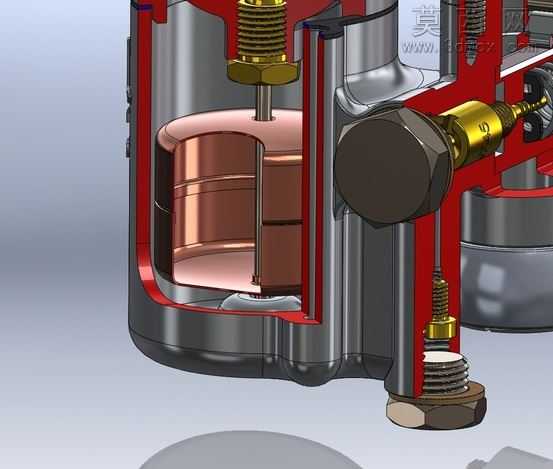

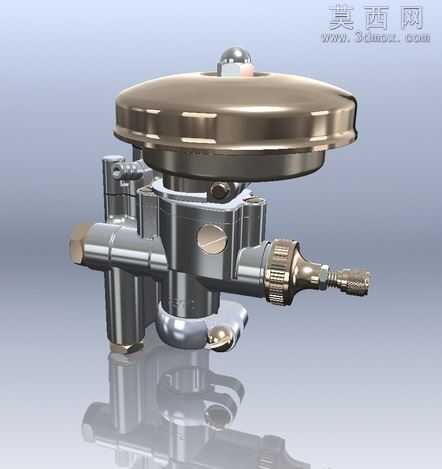

本模型为1953年款水平安装下牵引感应化油器的高精度三维建模作品，采用剖视展示形式完整还原化油器内部全部结构细节，建模过程严格参照实物尺寸比例完成，保证各部件尺寸精度与装配关系完全符合真实产品的设计逻辑。建模阶段首先完成化油器外部壳体的轮廓构建，依据化油器的进气腔、浮子室、混合腔的功能分区逐步拆分内部组件，依次完成浮子机构、量孔组件、节气门结构、弹簧复位部件、油道通路、连接紧固件的独立建模，每一个零件都还原了真实的倒角、螺纹、配合间隙细节，没有对细小结构做简化省略。材质渲染阶段针对不同部件做了区分处理：金属壳体采用哑光铸铝材质，还原老式化油器的金属质感；内部弹簧采用镀锌钢材材质，呈现金属亮面的反光效果；密封垫片采用耐油橡胶的哑光深棕材质；油道内部的铜质量孔采用紫铜材质，还原铜件特有的暖调金属光泽；剖视切面做了红色封边处理，清晰区分内部结构与外部壳体的边界，让观者可以快速识别剖视展示的区域。结构设计上完整还原了下牵引感应化油器的工作逻辑：进气气流经过喉管产生负压感应，带动量孔出油与空气充分混合，节气门通过摇臂结构控制开合角度，弹簧组件保证节气门复位精度，浮子室通过浮子升降控制进油阀开合维持稳定油位，所有运动部件的装配关系都在模型中做了准确还原，可直观展示化油器的燃油供给与混合气配比的工作原理。模型同时保留了完整的装配约束关系，各部件可独立拆分查看，既可以用于老式动力机械的结构教学演示，也可作为复古动力装置复原设计的参考依据，剖视的展示形式规避了外部壳体对内部结构的遮挡，能够让观者清晰看到每一个功能部件的安装位置与配合方式，完整呈现这款经典化油器的精巧机械设计。
