3/4-3/4光骨U型万向联轴器结构模型

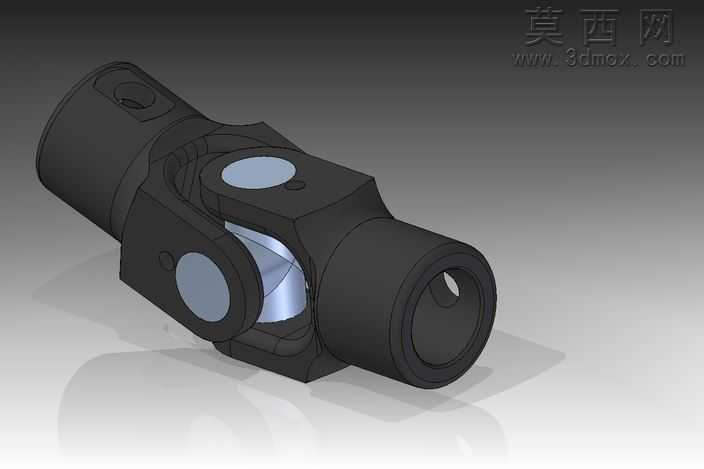

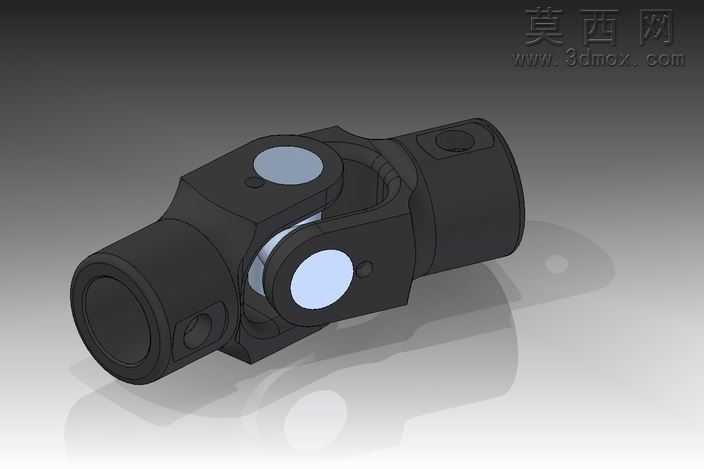

本模型为3/4-3/4规格光骨U型万向联轴器，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动件的实际尺寸比例，对十字轴、叉形接头、连接销孔、轴套等核心结构进行了1:1还原，未做过度简化处理。模型外观渲染采用哑光黑色金属材质模拟主体锻钢件的表面质感，对十字轴与叉头配合的接触面做了半光泽金属质感区分，通过环境光遮蔽效果清晰呈现各部件的装配间隙与结构层次，渲染视角选取斜45度俯视角度，可同时观察两端轴套结构与中间十字铰接的核心传动部分，直观展现万向节的角度补偿特性。结构设计上，两端轴套为等径圆柱结构，预留了紧定螺钉安装孔用于与传动轴的锁紧固定，两侧U型叉头通过十字轴实现铰接，可在两轴存在轴线夹角的情况下实现连续回转运动，可靠传递扭矩，建模时对叉头的加强筋结构、销孔的倒角细节、轴套端面的工艺凹面都做了精细化处理，还原了实际加工零件的工艺特征。设计思路围绕赛车传动系统的实际使用需求展开，该款万向节适用于小空间内的变角度动力传递场景，光骨结构在保证结构强度的前提下尽可能降低了自身重量，适配轻量化改装的使用需求，模型各部件均为独立可编辑实体，可直接用于装配验证、运动仿真演示，也可作为机械传动教学的演示素材，清晰展示万向联轴器的工作原理与装配关系，模型的配合间隙按照实际装配公差设置，可直接导出用于3D打印验证结构合理性，也可作为非标传动件设计的参考蓝本，帮助设计人员快速完成同类型万向节的参数化改型设计。
