工业产线用机器人传送作业工作站

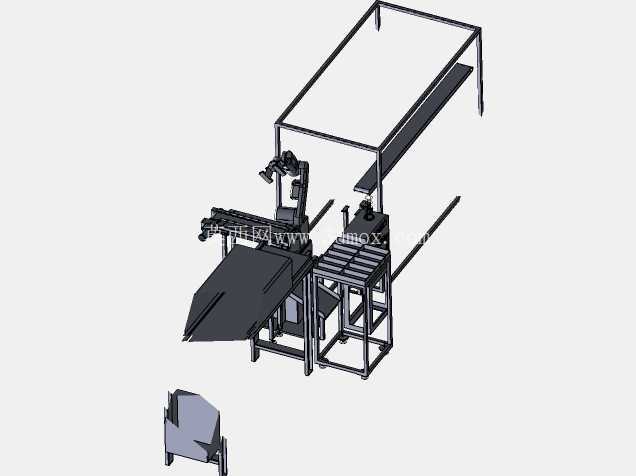

　　这套机器人传送作业工作站，主要面向离散制造产线的工位间物料转运、工序衔接场景，常见于3C电子小件装配、五金零件加工后段流转、包装前段物料整理这类需要多工位同步作业的生产环节，替代传统人工重复取放料的操作，降低产线人工搬运的劳动强度，同时减少人工操作带来的物料磕碰、摆放位置偏差问题，保障前后工序的对接精度。从结构布局来看，整套设备采用框架式铝型材搭建主体支撑结构，上层设置防护顶棚框架，可根据现场需求加装透明亚克力防护板或者安全光栅，避免作业过程中人员误入机械运行范围，也能防止物料意外飞溅掉落。

　　设备主体分为三个功能区段：左侧是斜向出料导槽段，对接前序加工设备的出料口，导槽采用倾斜角度设计，依靠物料自身重力滑落到待取料位，导槽表面做了光滑圆角处理，避免刮伤工件表面；中间段是机器人作业工位，搭载多轴机械臂，臂端配置适配对应物料的夹取治具，可根据物料的外形、重量更换夹爪类型，机械臂的运行半径覆盖导槽待取位、右侧输送台以及暂存位，可完成物料的姿态调整、方向翻转、位置校正等动作，满足不同工序对物料摆放姿态的要求；右侧是辊筒式输送台，可对接后序的加工、检测或者包装设备，辊筒间距根据常规输送物料的最小尺寸设计，避免小件物料卡滞，输送台的侧边设置导向挡边，保证物料输送过程中不会偏移出输送面。

　　设计过程中优先考虑了安装边界的适配性，整套设备的底部支撑脚采用可调式脚杯结构，可根据现场地面的平整度调整高度，调整范围在±50mm以内，不需要额外制作安装基础，直接在平整的车间地面即可部署，设备整体的外接接口仅包含电源和气源接口，对接现有产线时不需要大规模改动原有产线布局，可快速完成部署调试。机械臂的运行路径做了仿真优化，避开了设备自身的框架结构，同时在相邻工位的衔接位置设置了安全等待点位，避免与周边其他设备的运行部件发生干涉，作业节拍可根据前后工序的生产速度灵活调整，机械臂的取放料位置可通过示教器快速修改，适配小批量多品种的生产切换需求。

　　输送段的驱动采用减速电机搭配链传动结构，运行速度可在0.1m/s到0.5m/s之间无级调节，满足不同生产节拍下的物料输送速度要求，辊筒采用镀锌碳钢材质，表面耐磨不易生锈，长期使用不需要频繁更换维护。设备的走线全部内置在铝型材的槽道内部，外部没有明露的线缆，既避免生产过程中线缆被物料剐蹭损坏，也让整体外观更加整洁，方便日常的设备清洁和维护。在实际应用中，这套工作站可根据产线的具体需求扩展功能，比如在导槽位置加装光电传感器检测物料到位情况，在机械臂上加装视觉检测模块，完成物料的外观缺陷检测、位置识别校正，在输送台末端加装挡停机构，实现物料的定位置放，方便后序设备取料。整套结构的受力经过校核，主体框架可承受常规中小型工件的搬运载荷，长期运行不会出现框架变形、位置偏移的问题，各运动部件的连接位置都做了防松处理，适配车间长时间连续运行的工况要求。
