带颜色分拣功能的小型皮带输送装置

这款小型皮带输送装置，核心定位是面向教学实验、小型工位物料流转场景的轻量化输送单元，区别于工业级重载输送机，它的整体框架采用PETG材质打印成型，大幅降低了整体自重，同时兼顾了结构强度与装配便捷性，不需要复杂的机加工工序即可完成整机组装。从实际应用场景来看，它既可以作为高校机械、自动化专业的实训教具，用来演示皮带传动、齿轮啮合、传感器检测的完整工作逻辑，也可以嵌入到小型桌面级自动化流水线中，完成小尺寸零件的短距离输送与颜色分拣作业，比如电子元器件分选、小型注塑件分类、3D打印成品转运这类对负载要求不高，但对功能集成度有一定要求的工位。

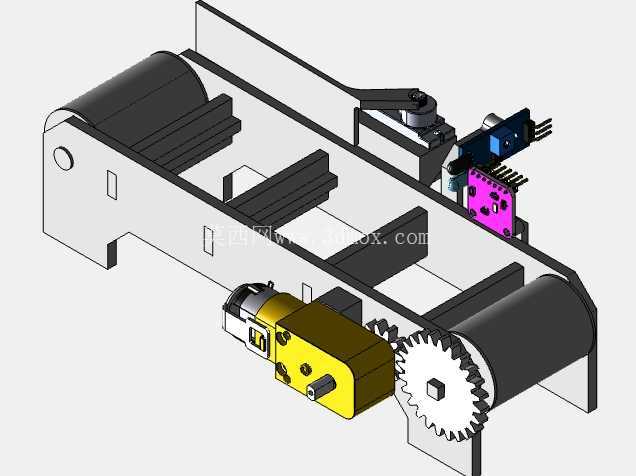

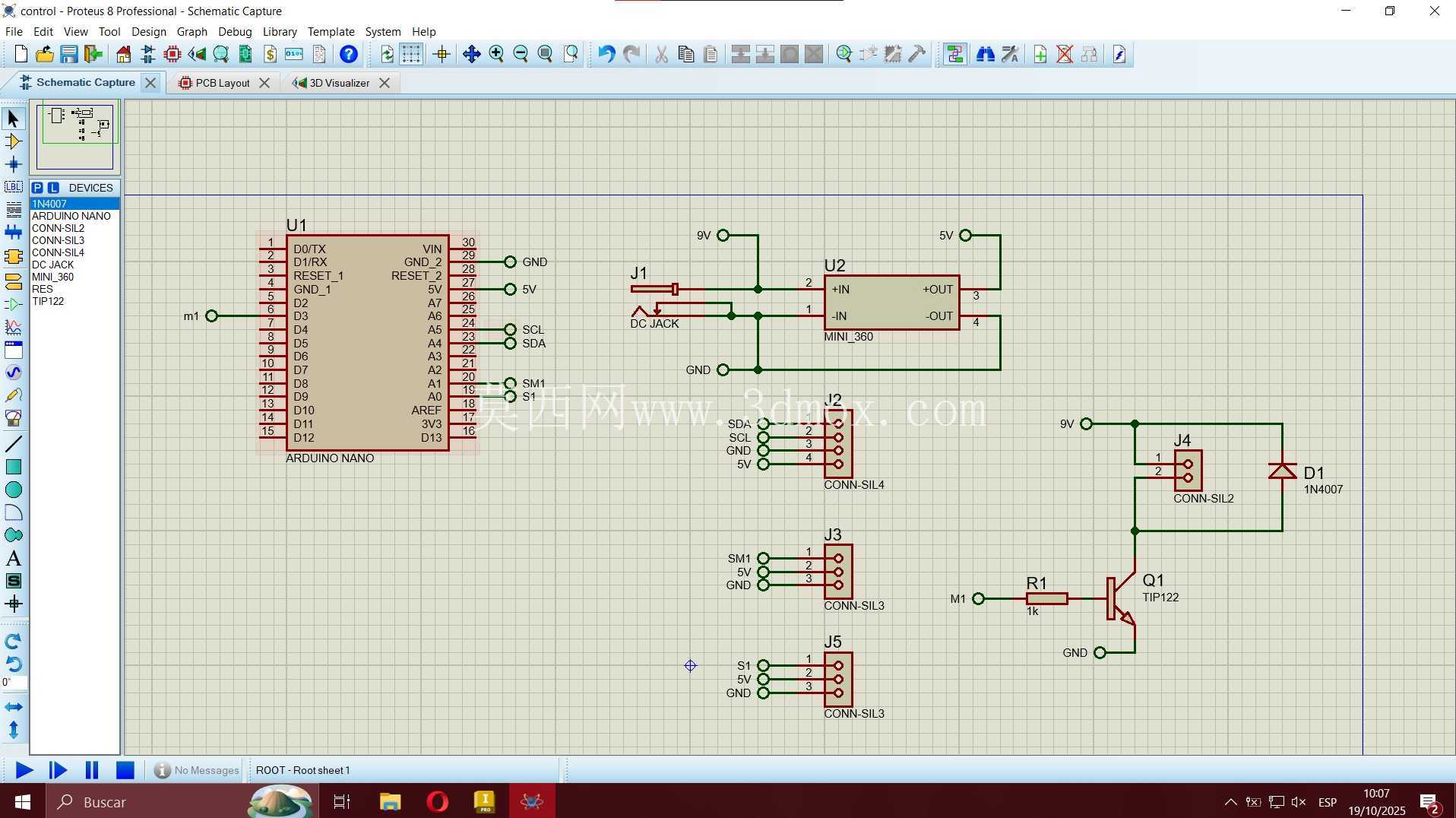

从功能特性上看，装置集成了颜色识别模块与对应的分拣执行结构，当物料随皮带运行到检测工位时，颜色传感器会采集物料表面的色彩信息，将信号传输给控制单元后，触发对应的拨料动作，把不同颜色的物料分流到不同的收料区域，不需要额外外接复杂的分拣模组，一体化的设计减少了外部接线与安装调试的工作量。动力端采用微型直流减速电机作为动力源，电机输出轴通过直齿轮与主动辊筒端的齿轮啮合，将动力传递到主动辊，依靠辊筒与皮带之间的摩擦力带动皮带循环运转，齿轮传动的传动比经过匹配计算，既保证了皮带运行速度处于适合物料检测的合理区间，也能提供足够的扭矩带动皮带与上方负载运行，避免出现打滑、丢转的问题。

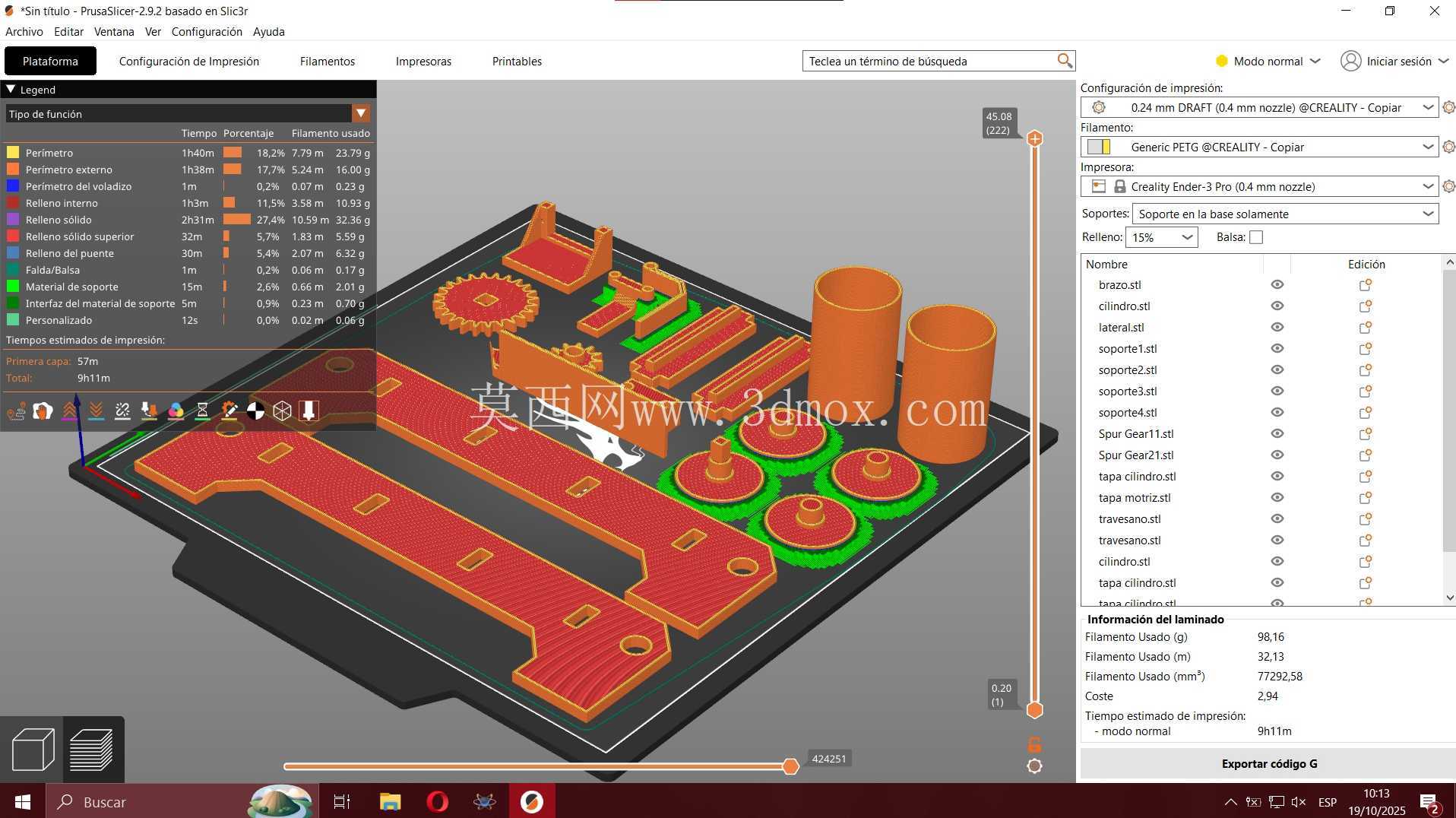

设计思路上，整体采用模块化的布局逻辑，框架部分预留了电机安装位、传感器安装槽、辊筒轴承位，所有安装孔位都做了定位适配，装配时不需要额外打孔修配，按照装配关系即可快速完成拼接。两侧的机架侧板采用一体化打印成型，既作为皮带的支撑护边，防止物料从皮带两侧掉落，也作为所有功能部件的安装基体，减少了额外的安装支架数量，压缩了整体的结构体积。皮带张紧结构没有采用复杂的张紧轮设计，而是通过从动辊筒端的长圆孔安装位来调整辊筒间距，装配时只需要调整从动辊的固定位置即可实现皮带张紧度的调节，操作简单，也降低了结构复杂度，减少了易损件数量。

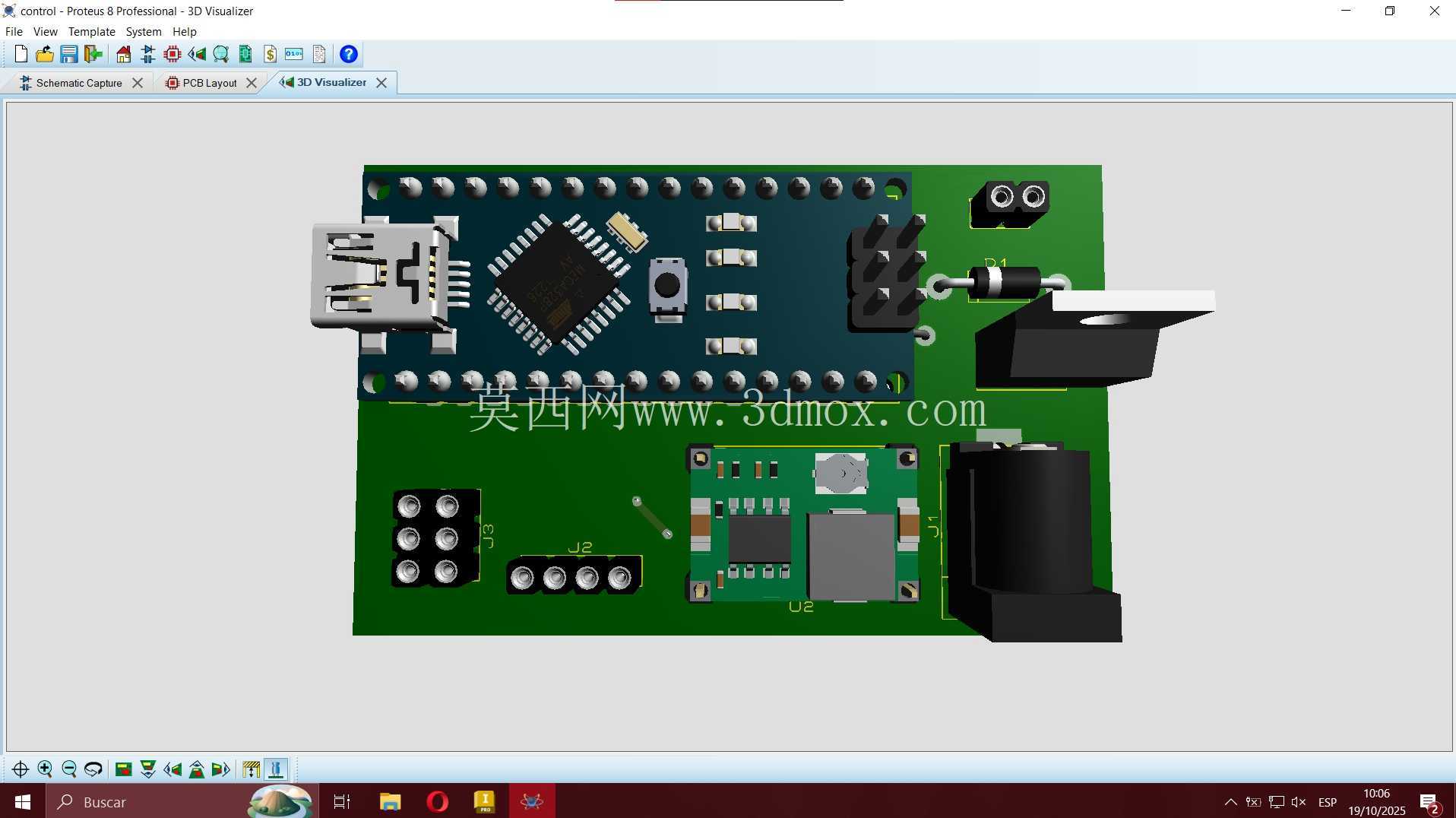

从安装边界与尺寸适配来看，装置整体长度控制在桌面级设备的合理范围内，宽度适配常规小尺寸物料的输送需求，高度方向预留了传感器与分拣执行件的安装空间，底部为平面结构，可以直接固定在桌面或者小型流水线的型材架上，不需要额外设计复杂的安装底座。主动辊与从动辊的直径经过匹配计算，保证皮带运行过程中不会出现跑偏的问题，辊筒表面做了微糙处理，增大与皮带之间的摩擦力，即使在低速运行状态下也能保证动力传递稳定。控制模块直接集成在机架侧方的安装位上，接线端预留了足够的插拔空间，方便进行程序烧录与线路连接，不需要额外外接控制箱，进一步缩小了整机的占用空间。

在细节结构处理上，齿轮部分采用与机架一致的材质加工，齿形经过参数优化，啮合间隙控制在合理范围，运行过程中不会出现卡滞或者异响问题，电机与机架之间通过定位槽固定，避免电机运行时的震动导致位置偏移，影响传动精度。分拣执行件的摆动范围经过限位设计，动作时不会触碰皮带或者传感器，保证分拣动作的准确性，同时也避免了运动干涉。皮带采用平皮带结构，表面平整，适合放置规则形状的小型物料，运行过程中皮带的跳动量控制在极小范围内，保证颜色传感器检测时的稳定性，不会因为皮带抖动导致检测数据出现偏差。整体结构没有冗余的设计部件，所有结构都服务于输送与分拣的核心功能，既满足了功能需求，也控制了整体的制作成本与装配难度，对于需要搭建小型自动化演示系统、或者进行小型物料分选作业的场景来说，是适配性很强的结构方案。
