多工位辊筒式长距离物料传送带结构

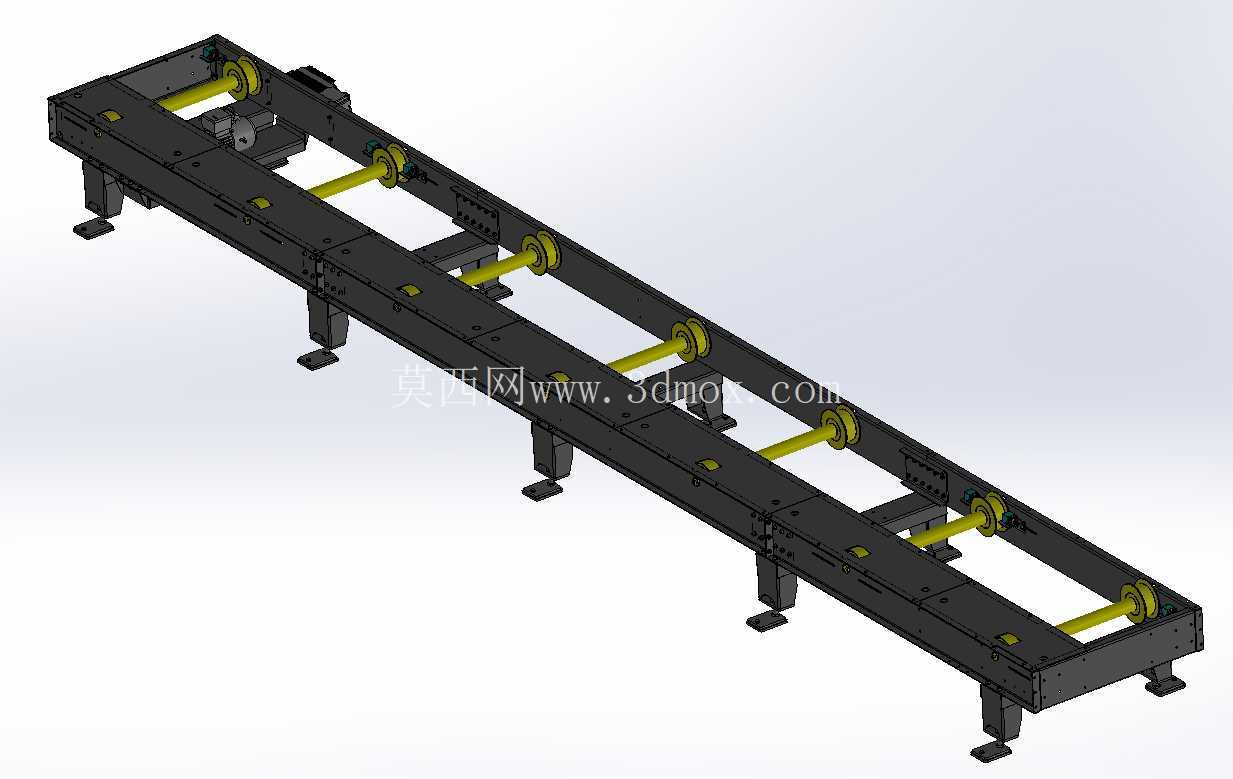

这款长距离辊筒传送带结构，主要面向离散制造车间的工序间物料转运场景，在3C电子组装、汽配零部件加工、小型家电总装这类产线布局分散、工序节拍存在差异的生产场景中适配性极强，可直接衔接上下料工位、加工工位、检测工位与包装工位，替代传统人工周转的作业模式，消除工序间的物料等待浪费。从实际落地的安装边界来看，该设备采用分段式机架设计，单段机架可根据车间通道宽度、设备排布间距灵活拼接，整体安装时无需对车间地面做特殊预埋处理，支撑脚自带高度调节结构，可适配地面存在5mm以内高度差的普通生产车间，机架侧边预留的安装孔位可直接加装光电传感器支架、物料挡停机构、扫码枪安装座，无需二次焊接加工，适配现有产线的快速改造需求。

从功能特性上看，该传送带采用双排链轮联动的传动结构，每段辊筒的传动比经过匹配计算，可保证整线输送速度偏差控制在2%以内，避免长距离输送过程中出现物料偏斜、卡位的问题；机架主体采用型钢焊接后整体去应力处理，表面做喷塑防锈处理，长期运行过程中不会因为焊接应力释放出现机架变形、辊筒轴线偏移的问题，支撑脚的间距经过载荷校核，在单段承载50kg均布载荷的工况下，机架中部的扰度不超过1mm，可满足常规小型工业零件、组装半成品的输送需求。设计过程中，研发团队优先考虑了设备的维护便捷性，辊筒两端的轴承座采用快拆式结构，无需拆解整线机架即可单独更换磨损的辊筒或轴承，传动侧的链轮护罩采用卡扣式安装，日常点检、链条张紧调整时无需借助专用工具即可快速拆卸，大幅降低设备运维的时间成本。

在产线适配层面，该传送带的输送速度可通过配套的调速驱动单元在0-15m/min范围内无级调节，可匹配不同节拍的生产工序，当对接加工中心这类节拍较长的设备时，可调低输送速度配合自动上下料机构的取放节奏，当对接包装线这类快节拍工位时，可调高输送速度保证物料供应的连续性。机架两侧预留的T型槽结构，可根据生产需求加装导向条、物料分隔板、防静电胶皮等附件，针对有防静电需求的电子元件输送场景，可直接在辊筒表面套装防静电胶套，无需更换整套辊筒组件。设备的进料端与出料端均设计有过渡衔接板，可直接对接皮带线、提升机、周转台等其他输送设备，衔接处的高度差可通过支撑脚的调节螺栓微调，避免物料在转接过程中出现卡滞、掉落的问题。

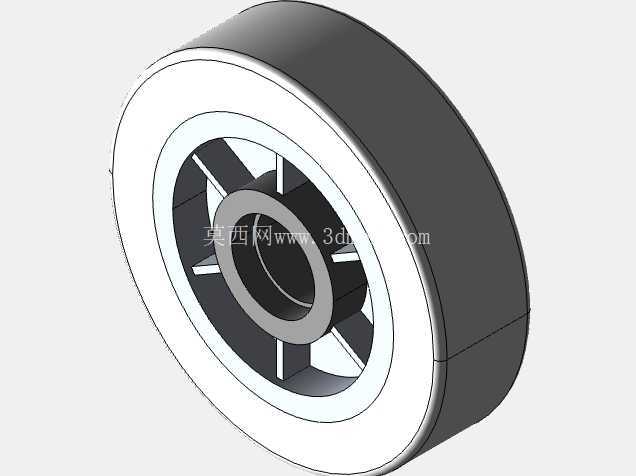

从结构设计的细节来看，该传送带的驱动单元布置在设备中部的机架下方，相比端部驱动的结构，可有效降低长距离输送时链条的张紧力，延长链条与链轮的使用寿命，同时驱动单元外置的布局也可避免输送过程中掉落的物料碎屑、油污堆积在驱动部件上，降低驱动电机的故障概率。每两个支撑脚之间都设计有横向加强筋，可提升机架整体的抗扭刚度，即使在车间叉车转运物料不小心剐蹭机架侧边的情况下，也不会出现机架偏移、辊筒错位的问题。辊筒的表面做镀锌处理，耐磨性能优异，在长期输送金属零件的工况下，辊筒表面的磨损量每年不超过0.1mm，可保证长期使用的输送稳定性。针对不同宽度的物料输送需求，该结构的辊筒长度可根据实际需求做系列化调整，机架的宽度也可对应调整，无需重新设计整体传动结构，可快速衍生出不同规格的产品，缩短非标设备的设计周期。
