2020款带紧固件直角安装角支架结构

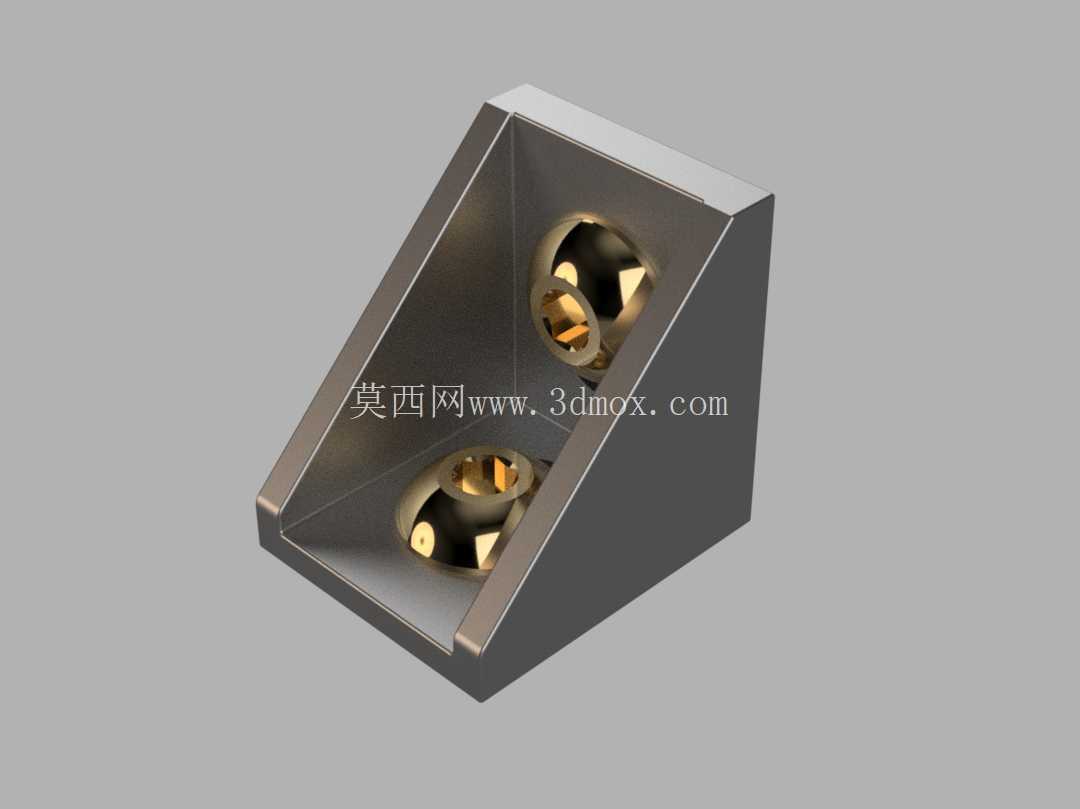

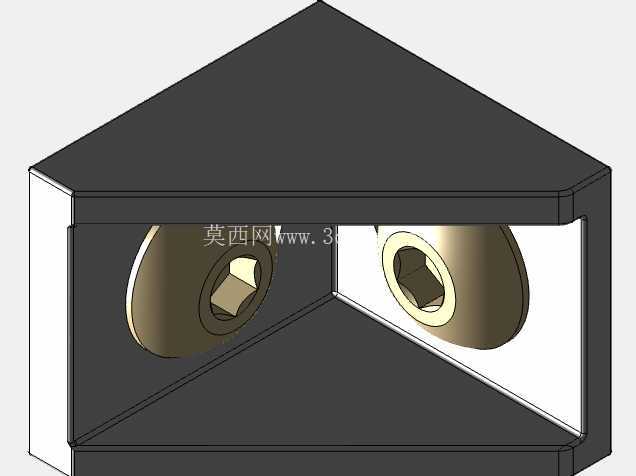

这款直角安装支架在工业装配、非标设备搭建、型材框架拼接场景中应用十分广泛，日常做设备外围护架安装、传感器支座固定、小型功能模块的直角位定位时，这类带预装紧固件的角支架能省去现场配做连接孔、单独选配紧固件的大量工时。从结构设计来看，支架主体采用直角折弯式的腔体结构，两个互相垂直的安装面分别承担不同方向的载荷传递，内侧设置的两个球面定位窝，是为了配合配套的T型螺母实现安装面的自适应微调，避免型材安装面存在平面度误差时，连接点出现硬接触应力集中的问题。

设计阶段首先考虑的是安装边界的适配性，支架的垂直安装边厚度控制在常规铝型材槽宽的适配范围内，不需要额外扩槽就能直接卡入工业铝型材的T型槽内，配套的M5螺丝长度经过匹配计算，拧入T型螺母后不会穿透型材槽壁，不会干涉型材内部走气走线的空间。两个安装面的垂直度公差控制在0.1mm以内，能够满足大部分轻载设备安装的形位公差要求，不需要装配后再做二次校正。

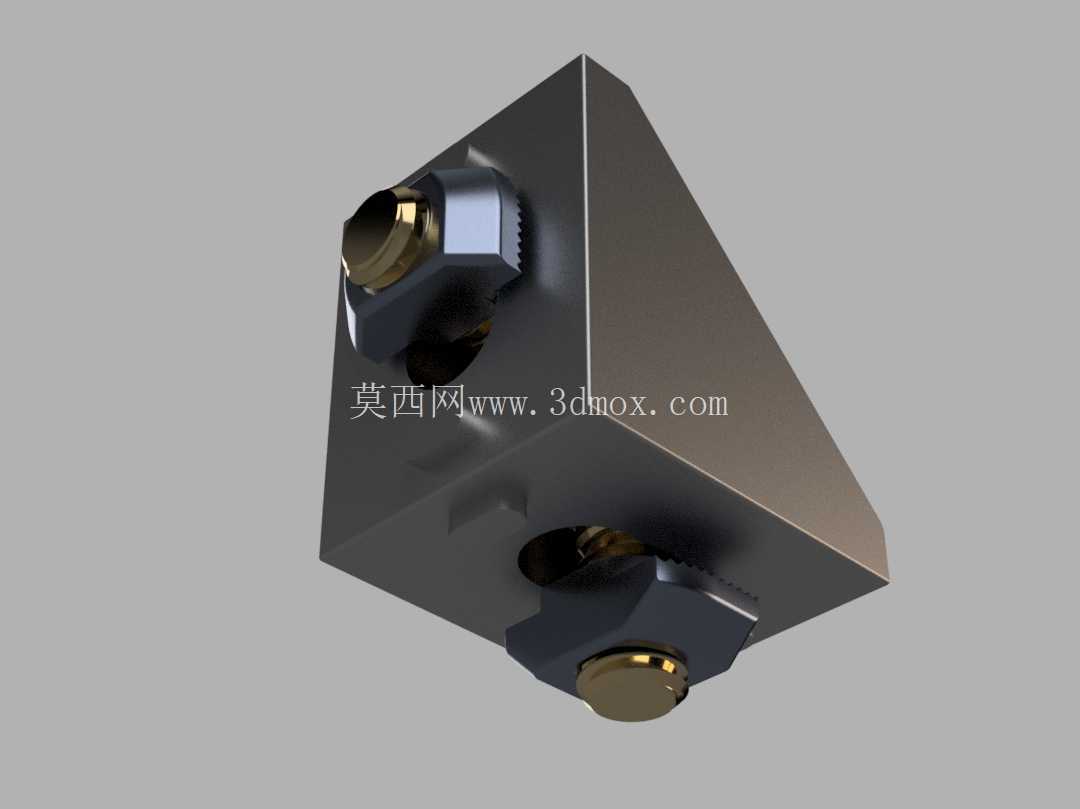

从实际用途出发，这款支架区别于普通平板角码的核心点，在于自带的紧固件预装结构，现场装配时不需要提前在型材内预置螺母，只需要将T型螺母顺着槽口滑入对应位置，对准支架安装孔拧入螺丝即可完成固定，单人操作就能完成直角位的连接作业，在批量搭建框架类设备时，装配效率比使用普通角码提升40%以上。支架的腔体式结构相比实心角码，在保证整体结构刚度的前提下，自重降低了近60%，不会给轻型移动设备增加过多的额外负载。

细节设计上，支架的所有外露棱边都做了C0.5的倒角处理，装配过程中不会划伤操作人员的手套或者线缆表皮，内侧的球面窝深度经过反复验证，既能够给T型螺母提供足够的偏转余量，补偿最多1°的安装面角度偏差，又不会因为窝深过大导致支架本体的结构强度下降。两个安装孔的孔位间距经过标准化设计，能够适配市面上绝大多数20系列、30系列工业铝型材的槽孔间距，不需要单独定制孔位就能直接通用。

在载荷承受方面，单个支架在垂直安装面方向能够承受不超过150N的静载荷，平行于安装面方向能够承受不超过200N的静载荷，完全满足传感器安装、小型线槽固定、轻型操作面板挂载这类常规应用场景的载荷要求。如果应用在有振动的设备上，配合螺纹胶使用，也能保证连接点不会出现松动移位的问题。支架的表面做了哑光氧化处理，既能够提升金属表面的抗锈蚀能力，也不会在洁净车间环境下产生反光干扰视觉检测设备的正常工作。

很多结构工程师在做轻载框架设计时，往往会忽略角连接位置的应力集中问题，这款支架的直角过渡位置做了内圆弧加强设计，避免直角根部出现应力断裂的隐患，在长期受交变载荷的场景下，使用寿命比直角尖角结构的角码提升两倍以上。配套的T型螺母采用法兰面设计，拧紧时不会刮伤型材槽道的内壁，螺母的导向边做了斜角处理，滑入型材槽道时不会出现卡滞的情况，哪怕是在狭长的型材槽内，也能顺畅滑动到指定安装位置。

实际选型过程中，需要注意安装面的空间余量，支架的外伸长度和垂直高度都经过紧凑化设计，不会占用过多的设备内部空间，在空间局促的设备角落也能顺利完成安装。如果是用于户外设备的连接，这款支架的氧化层厚度满足户外使用的抗盐雾要求，不需要额外做表面喷涂处理就能直接使用。在做模块化设备设计时，这类标准化的角支架能够大幅减少非标机加工件的数量，降低整体的加工成本和装配难度，同时也方便后期设备的维护拆装，不需要破坏主体框架结构就能完成局部模块的更换。
