5mm轴径铝制轮毂适配联轴器结构

这款铝制轴连接构件，核心适配5mm直径的输出轴端，常见于小型步进电机、微型减速齿轮箱的动力输出对接场景，在桌面级小型自动化机构、教育类机器人套件、定制化小型机械臂关节、模型类动力传输结构中应用广泛，解决小扭矩场景下不同轴端形态的快速对接需求，无需复杂的轴键加工即可完成动力传递。

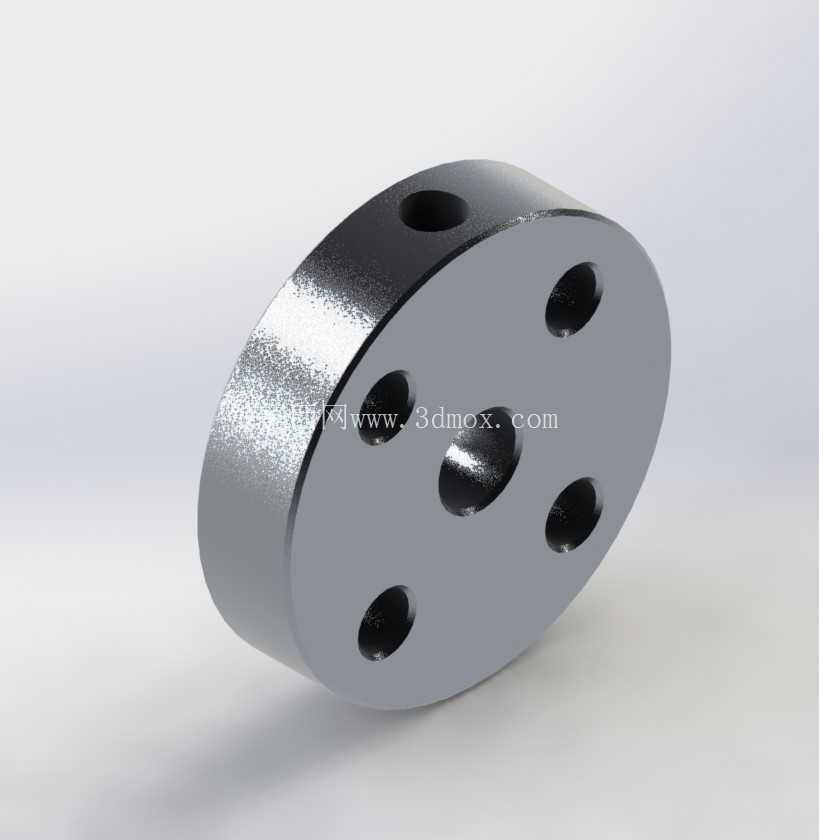

从实际选型适配来看，该构件可兼容三类常见的5mm轴端形态：标准圆形光轴、带单平面定位的D形轴、六角形轴，覆盖了市面绝大多数小型动力元件的输出轴样式，避免了定制轴转接件的额外加工成本。构件主体采用圆柱形结构设计，中心开设贯通的轴孔，轴孔与轴的配合选用间隙配合公差，既保证装配时可顺利套入轴端，又不会因间隙过大造成传动过程中的径向晃动，适配常规的小扭矩传动场景，不会出现动力传递滞后的问题。

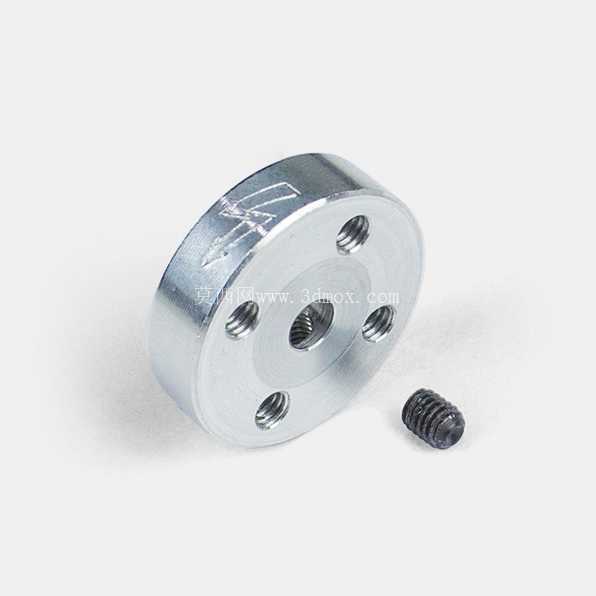

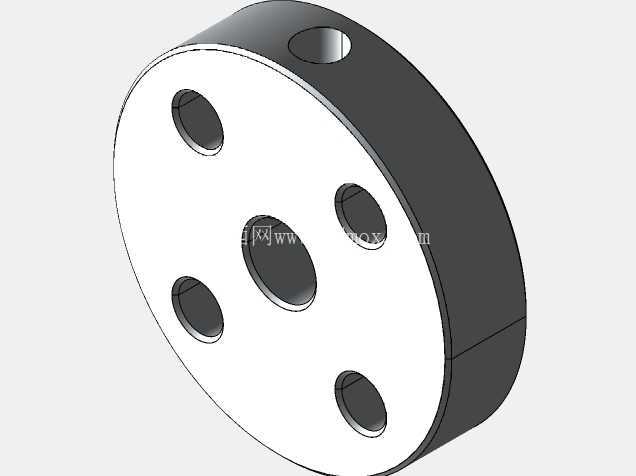

安装固定逻辑上，构件侧面设置M4内六角螺钉孔，拧紧对应螺钉即可顶紧轴端完成锁紧，无需额外的轴端挡圈、键槽等结构，装配时仅需一把内六角扳手即可完成装拆，对于需要频繁调整传动位置、快速迭代的小型原型机构来说，可大幅缩短装配调试的时间。构件的端面均匀分布四个M4螺纹孔，孔位呈圆周等距排布，这一设计主要用于外接负载端的安装固定：可直接安装小型行走轮、机械臂末端的执行构件、定制化的传动拨盘等零件，负载端零件通过螺钉锁紧在联轴器端面即可完成动力对接，无需额外设计转接法兰，简化了整体传动链的结构。

从安装边界尺寸来看，构件的轴向厚度控制在适配小型机构的紧凑范围内，不会占用过多的轴端安装空间，径向尺寸经过优化，在保证四个端面安装孔有足够螺纹啮合长度、侧面锁紧螺钉有足够壁厚的前提下，尽可能缩小外径，降低整体转动惯量，对于小功率电机驱动的场景来说，更小的转动惯量意味着电机启动、换向时的负载更小，动态响应表现更好。材质选用铝合金，一方面是因为铝合金的重量较轻，不会给小型轴端带来额外的径向负载，避免长期运行造成轴端弯曲变形；另一方面铝合金的切削加工性能好，加工精度容易保证，同时表面具备一定的防锈能力，常规室内环境使用无需额外表面处理即可满足需求。

在实际结构设计过程中，这类联轴器的壁厚经过反复校核：侧面锁紧螺钉位置的壁厚需满足螺钉拧紧时不会出现构件开裂的强度要求，端面螺纹孔的螺纹啮合长度不小于1.5倍螺纹直径，保证负载安装后螺钉不会出现滑牙、脱出的问题；中心轴孔的位置度公差控制在合理范围内，保证装配后轴与联轴器的同轴度，减少高速转动时的径向跳动，降低运行过程中的振动和噪音。对于小型传动场景来说，这类通用型联轴器省去了定制转接件的流程，设计人员在进行小型机构开发时，可直接选用该构件完成轴端对接，无需单独绘制联轴器的加工图纸，大幅缩短原型开发的周期。

需要注意的是，这类铝制联轴器适用于小扭矩的传动场景，不可用于大负载的动力传输，在选型时需核对传动扭矩是否在构件的承受范围内；装配时锁紧螺钉的拧紧力矩需控制在合理范围，避免力矩过大造成螺钉滑牙或者铝制构件的螺纹孔损坏，同时要保证轴端插入联轴器的深度足够，避免运行过程中出现轴脱出的问题。端面的四个安装孔可根据实际负载的安装需求灵活选用，无需全部安装螺钉，在负载较小的场景下，对角安装两个螺钉即可满足固定需求，进一步简化装配流程。
