AGV重载万向输送眼球滚轮结构

这款万向眼球滚轮是专为AGV自动导引车、物流输送线、工装板移载工位设计的万向承载部件，核心作用是在不改变主体输送方向的前提下，实现被承载物件的多向滑移、转向与微调对位，解决传统定向滚轮无法实现平面内任意方向移动的痛点。在实际产线应用中，这类滚轮常成阵列排布在装配工位台面、AGV顶升承载面、转弯输送段的过渡区域，当工装板或者货箱经过该区域时，不需要额外设置转向机构，就能依靠滚轮的万向转动特性，完成横向移位、角度调整、对位拼接等动作，大幅降低输送线的结构复杂度。

从功能特性来看，这款滚轮采用半球形凸出承载结构，内部的钢质滚球与壳体之间设置了密集的小直径滚珠衬层，能将滚球转动时的滑动摩擦转化为滚动摩擦，即使承载较重的工装货件，推动时的阻力也能控制在极低水平，不会出现卡滞、顿挫的问题。滚球的凸出高度经过反复校核，既保证足够的接触承载面积，又不会因为凸出量过大导致被承载物件运行时出现上下颠簸，在平整的工装板底面接触时，能保证至少3-5个阵列排布的滚轮同时受力，避免单个滚轮过载出现压痕或者转动失效。

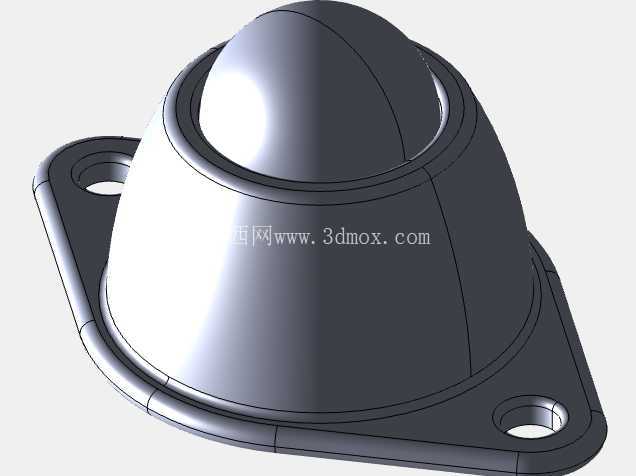

设计过程中首先考虑的是安装兼容性，底部采用带两个安装孔的菱形法兰底座，安装孔的孔距按照行业通用的安装标准设定，既可以直接用螺栓固定在型材框架的预设安装位，也能嵌入台面的预留沉孔中实现平齐安装，法兰底座的厚度经过强度校核，在额定承载下不会出现翘曲变形，保证滚球的转动轴线始终垂直于安装平面，不会因为底座倾斜导致滚球偏磨。壳体的轮廓采用圆弧过渡设计，没有尖锐的棱角，一方面避免安装和维护过程中划伤操作人员，另一方面也能减少灰尘、碎屑在壳体边缘的堆积，降低杂物进入滚球间隙导致卡滞的概率。

在安装边界的考量上，这款滚轮的整体高度控制在紧凑范围内，当需要在薄型台面安装时，不需要在台面下方预留过多的避让空间，滚球顶部到安装底面的尺寸经过精准控制，阵列排布时相邻滚轮的中心距按照承载物件的最小底面尺寸设定，保证最小尺寸的工装板经过时，至少有两个滚轮同时接触支撑，不会出现物件卡入滚轮间隙的问题。滚球的材质选用高硬度轴承钢，表面经过淬火处理，硬度达到HRC60以上，长期承载摩擦也不会出现表面凹坑、磨损起槽的问题，内部的衬层滚珠采用同样的耐磨材质，配合密封式的壳体结构，能阻挡大部分车间内的粉尘、切削液进入转动副，延长维护周期。

在实际选型应用中，这类眼球滚轮不需要搭配复杂的安装附件，只需要根据承载总重量计算单轮承载，按照1.5倍的安全系数排布阵列即可，相比传统的万向脚轮，它的整体高度更低，转动更灵活，不需要设置转向支架，特别适合用在固定工位的多向移载场景，比如电子装配线的工装板移位、物流分拣线的货件转向、重型设备装配时的工件微调移位等场景，能在不额外增加动力结构的前提下，大幅提升物料移载的灵活性。设计时还特意考虑了安装后的维护便捷性，整个滚轮为一体化总成结构，不需要现场组装内部的滚珠部件，安装时直接通过法兰孔固定即可，后期如果出现转动卡滞，只需要整体更换总成，不需要拆解维护，能大幅缩短产线的停机维护时间。滚球的表面粗糙度控制在Ra0.8以下，光滑的表面不会划伤被承载物件的底面，即使是表面喷塑、阳极氧化的工装板，长期接触滚动也不会出现划痕、掉漆的问题，适配大部分工业场景的使用需求。
