FTC赛事用黑色塑料伺服轮毂结构件

在青少年机器人竞赛的结构搭建场景里，伺服动力输出端与执行轮组、结构臂的连接可靠性，直接决定了整机在对抗、位移、精准作业环节的表现，这款黑色塑料伺服轮毂正是针对这类竞赛场景的连接需求开发的专用结构件。从实际装机的适配逻辑来看，该轮毂的核心作用是完成伺服电机花键输出轴与外接负载的刚性衔接，解决标准伺服电机输出端安装孔位不足、连接强度不够的问题，避免竞赛过程中高速启停、负载冲击下出现的连接松脱、传动打滑故障。

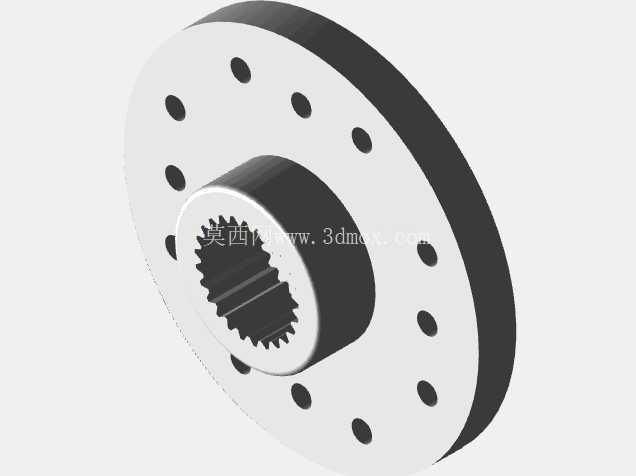

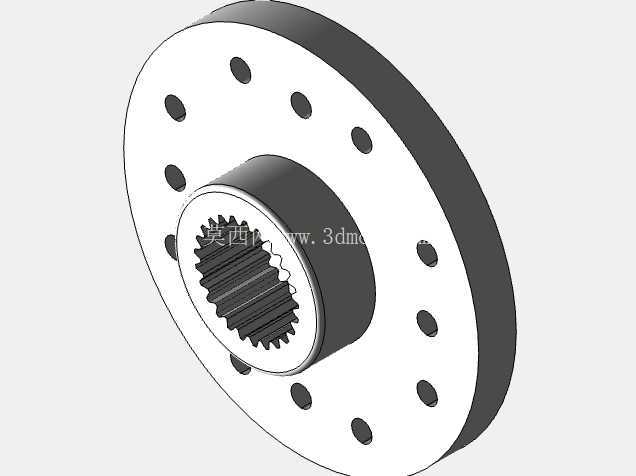

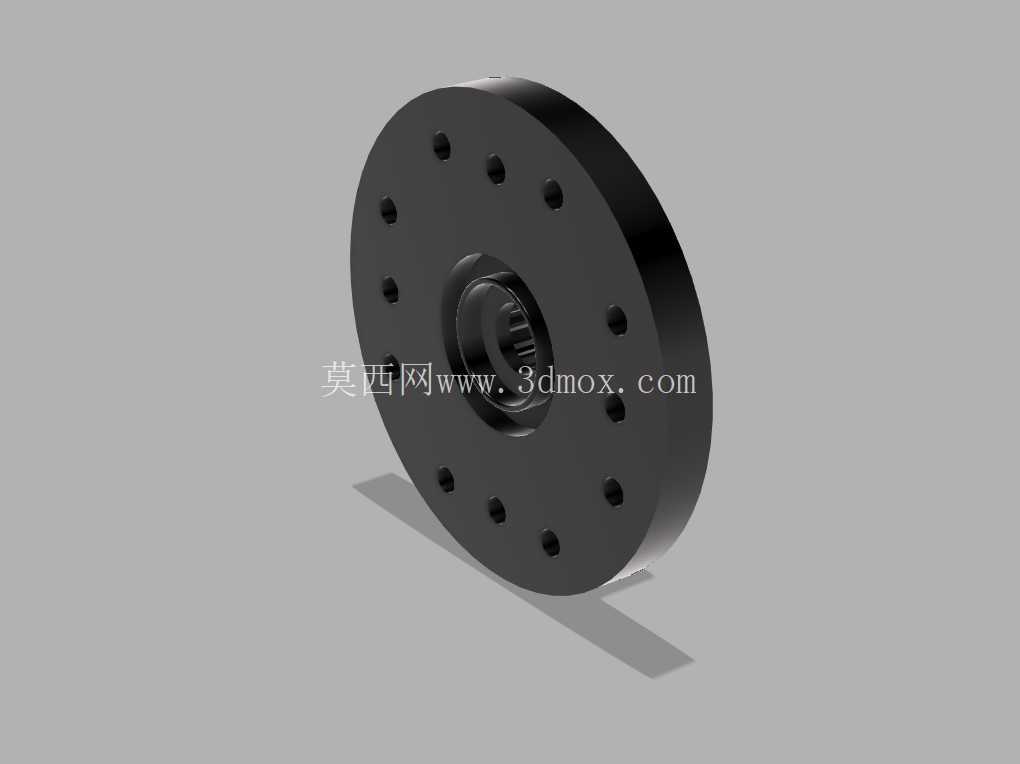

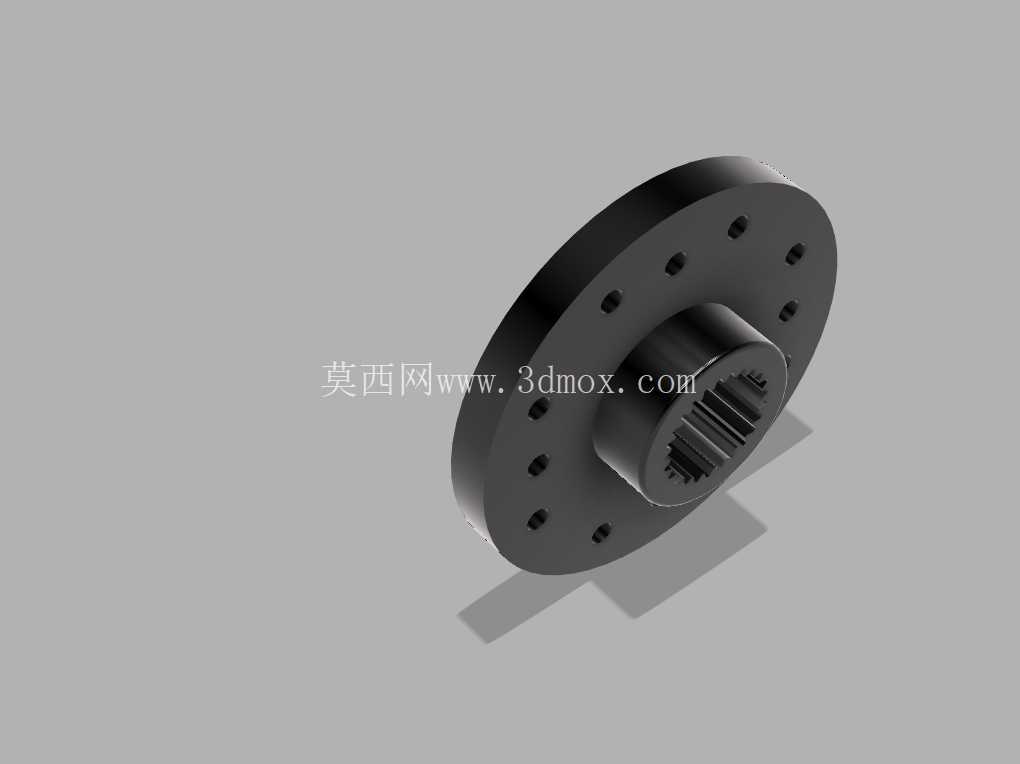

从结构设计的细节来看，轮毂整体采用同轴阶梯式布局，一侧为带内花键的轴套结构，内花键的齿形参数完全匹配主流竞赛级伺服电机的输出花键规格，装配时无需额外加工转接件，直接将轴套套入伺服输出轴即可完成周向定位，配合轴端的紧定螺钉可实现轴向锁止，保证动力传递过程中无回程间隙。轮毂另一侧为圆盘式安装法兰，法兰端面沿圆周方向均匀布置多组标准安装孔位，孔位间距完全匹配goBILDA体系的搭建型材孔距标准，可直接通过标准紧固件连接竞赛机器人的轮组、结构摆臂、末端执行器等外接部件，无需额外打孔适配，大幅缩短竞赛队伍的结构搭建调试周期。

从安装边界与尺寸参数来看，该轮毂的法兰直径为21毫米，整体轴向长度控制在紧凑范围内，不会过多占用机器人的搭建空间，适配串联双模式伺服电机的安装尺寸要求，安装后伺服电机的输出轴端面与轮毂轴套端面完全贴合，无多余突出结构，可有效避免运动过程中与周边结构件发生运动干涉。材质选用高强度工程塑料，相比金属材质轮毂重量更轻，可有效降低伺服电机的转动惯量负载，提升伺服系统的动态响应速度，同时工程塑料本身具备一定的自润滑特性与抗冲击韧性，在竞赛场景的碰撞、过载工况下不会出现金属件易发生的永久变形问题，黑色的表面处理可适配多数竞赛机器人的外观配色风格，不会出现结构件颜色突兀的问题。

从实际应用的适配场景来看，该轮毂除了用于FTC等青少年机器人竞赛的轮组驱动连接外，也可用于小型桌面级自动化设备的伺服动力输出转接、教学实验平台的传动结构搭建、小型仿生机器人的关节连接等场景，其标准化的孔位设计可兼容现有主流的机器人搭建体系，结构设计上充分考虑了竞赛场景下的快速装配需求，所有安装孔位均做了倒角导向处理，紧固件可快速对准孔位完成锁紧，即使在竞赛现场的紧急维修调整场景下，也可在短时间内完成轮毂的拆装更换。在结构强度设计上，法兰盘与轴套的衔接位置做了圆弧过渡加强处理，避免应力集中导致的连接位置断裂问题，经实际装机测试，在伺服电机额定扭矩输出工况下，轮毂可长期稳定传递动力，无明显形变或磨损，完全满足竞赛场景下的高强度使用需求。
