12V供电100mm行程通用线性执行器结构

做小型自动化设备改造的这几年，这类小行程直流线性执行器的选型和建模我接触过不下二十次，很多刚入行的结构工程师容易把它和普通电动推杆混为一谈，实际上这类通用型产品的设计边界，完全是围绕轻载、小安装空间、低压供电场景做的适配。先从实际应用场景说，这类12V供电、100mm行程的执行器，很少用在重载工业产线上，更多是出现在小型智能家居的开合机构——比如吊柜的电动上翻门、投影幕布的自动升降支架、户外小型太阳能板的角度调节架，还有农用小型植保设备的喷杆角度调整、自助终端设备的舱门自动启闭结构，甚至部分改装爱好者会用它做小型电动尾门的辅助驱动，核心就是取它低压供电安全、安装不需要复杂油路气路、自带限位不需要额外加外置行程开关的优势。

从功能特性上拆解，这款执行器采用的是直流电机搭配减速齿轮组搭配丝杠传动的结构，和气缸、液压缸比，它不需要配套气源、液压站，只要接12V直流电源就能工作，换向只需要切换电源正负极，控制逻辑非常简单，哪怕是没有太多工控经验的结构人员，也能快速把它集成到自己的设备里。100mm的行程属于小行程范畴，刚好覆盖大部分小型机构的直线往复运动需求，不会因为行程过长导致伸出后杆体刚性不足，也不会因为行程太短满足不了开合、位移的距离要求。它的输出端做了铰接孔设计，尾部同样预留了安装铰接位，安装的时候不需要严格保证执行器和被驱动件的运动方向完全同轴，允许小角度的摆动补偿，这一点对现场安装的容错率提升非常明显，很多非精密装配的场景下，不用额外做复杂的导向滑块，靠两端的铰接就能抵消安装误差带来的卡滞问题。

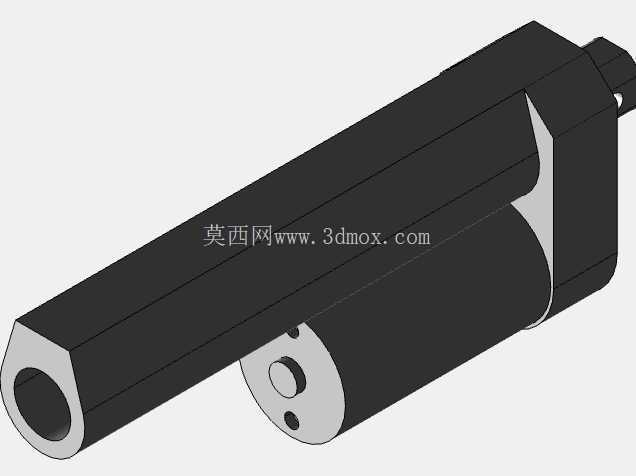

再说到设计思路，整个执行器的外壳采用的是分体式结构，电机部分和丝杠传动部分做了平行布局，而不是同轴布局，这样做的核心目的是压缩整体的轴向长度——如果把电机和丝杠做成同轴直连，100mm行程的执行器整体闭合长度会比现在长出至少三分之一，很多狭小安装空间里根本放不进去，平行布局通过齿轮组把电机的动力换向传递到丝杠上，虽然传动效率比同轴直连略低一点，但对于轻载场景来说完全够用，换回来的安装尺寸优势非常明显。外壳的造型做了圆弧过渡，没有尖锐的棱角，一方面是注塑或者压铸外壳的时候脱模更方便，另一方面在民用场景下使用也能避免磕碰划伤，外露的伸缩杆部分做了多边形截面，不是圆形光杆，这样设计是为了防止伸缩杆在伸缩过程中发生自转，不需要额外加防转导向结构，就能保证输出端的安装方向始终固定，这一点很多新手建模的时候容易忽略，做成圆杆的话实际用的时候杆会跟着丝杠转，根本没法带动负载做直线运动。

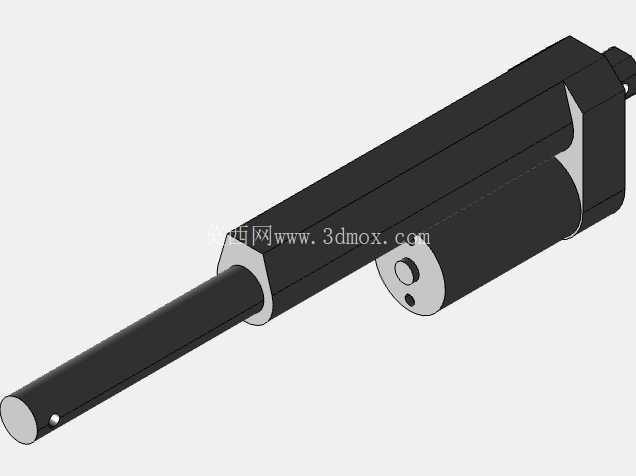

关于外形尺寸和安装边界，这款执行器闭合状态下的整体长度刚好匹配100mm行程的设计比例，安装孔的中心距在闭合时是固定值，伸出到最大行程时，整体长度增加100mm，选型的时候需要提前预留出足够的运动空间，不能只算闭合状态的安装位，要考虑完全伸出后尾部和前端不会和设备里的其他结构发生干涉。电机部分的外径和主体外壳的外径做了齐平设计，安装的时候不需要给电机部分单独预留避让槽，整个执行器的横截面是规则的类矩形，在设备里排布的时候可以贴板安装，节省横向空间。两端的铰接孔尺寸是通用规格，市面上标准的连接销、鱼眼接头都能直接适配，不需要单独定制连接件，这也是通用型执行器的核心设计点——所有安装接口都采用行业通用尺寸，降低用户的配套成本。另外它的传动部分做了全封闭外壳，日常使用的时候灰尘、少量溅水都不会进到内部的齿轮和丝杠上，不需要频繁做润滑维护，用在户外或者多尘的场景下也能保证稳定的使用寿命，不会像开放式的丝杠传动结构那样容易进灰卡滞。

很多人做建模的时候容易忽略执行器的负载和速度的匹配关系，这类12V的小行程执行器，通常是大减速比设计，空载速度不会太快，额定负载下的运行速度基本保持平稳，不会出现冲顶的情况，内部自带的行程限位在伸出和缩回到极限位置时会自动切断电源，不会因为电机堵转烧坏线圈，这部分结构在建模的时候虽然不用把内部的限位开关、齿轮组全部画出来，但要在装配体里预留出对应的空间，不能把外壳内部的空间全部填死，不然实际生产的时候内部零件根本装不进去。还有伸缩杆和前端盖之间的密封结构，建模的时候要留出密封槽的位置，虽然是轻载民用产品，但基础的防护还是要做到位，不然长期使用伸缩杆带着灰尘进到传动腔里，会加速丝杠和齿轮的磨损。
