12V直流300mm行程通用线性执行器结构

做小型自动化设备改造、户外便携装备升级的结构工程师，大概率都接触过这类低压直流线性执行器，不同于液压、气动驱动的直线部件，这类电动推杆不需要配套气源、液压站，仅靠直流供电就能实现稳定的直线推拉动作，在没有复杂动力配套的场景里适配性极强。这款12V供电、300mm行程的通用型线性执行器，日常选型中常被用在小型农业机具的姿态调整、户外露营装备的电动升降、智能家居的柜体开合、小型医疗护理设备的体位调节、光伏板的角度微调这类场景里，尤其是12V的低压供电规格，既可以对接车载电源，也能搭配常见的铅酸、锂电池组使用，脱离市电的户外场景也能正常部署，不需要额外做高压供电的安全防护设计。

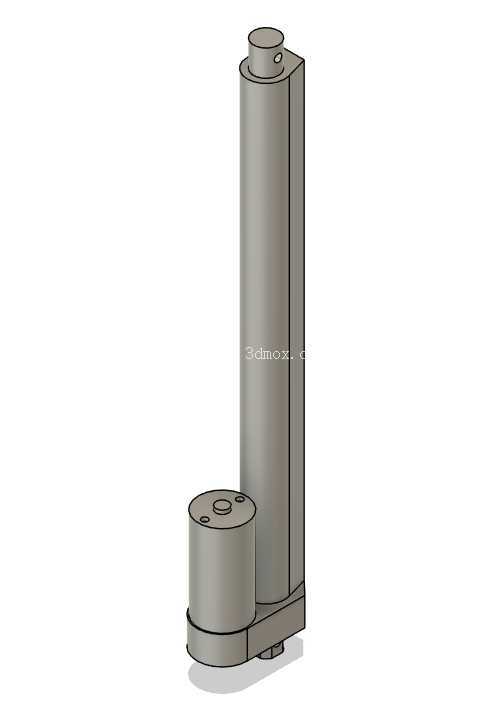

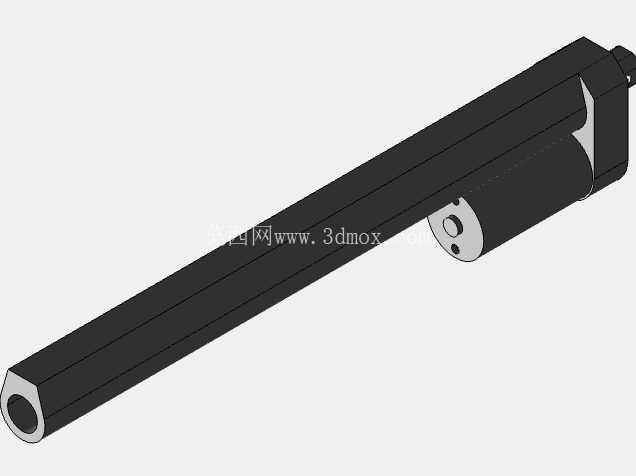

从结构设计逻辑来看，这款执行器采用了平行侧置的驱动电机布局，没有将电机同轴布置在推杆尾部，能有效压缩设备整体的轴向安装长度，对安装空间轴向尺寸受限的场景十分友好。主体的缸筒部分采用圆柱形外壳结构，既可以保证推杆伸缩过程中的径向支撑强度，也能为内部的传动丝杆、滑动螺母提供封闭的防护空间，避免户外使用时灰尘、雨水侵入传动副造成磨损卡滞；侧置的驱动电机同样采用圆柱形封闭外壳，通过端部的连接座与主缸筒刚性连为一体，内部通过齿轮副将电机的旋转动力传递到主缸筒内的丝杆上，带动丝杆转动进而驱动与推杆连接的滑动螺母做直线往复运动，整套传动结构都封闭在金属外壳内部，运行过程中不会有外露的传动部件，使用安全性更高。

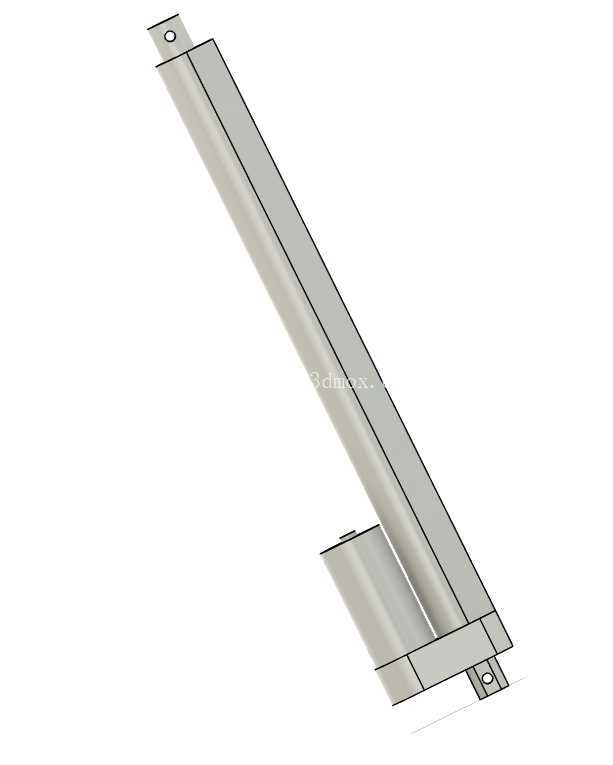

实际选型做安装校核时，首先要关注几个核心的安装边界参数：这款执行器的额定工作行程为300mm，也就是推杆从完全缩回到完全伸出的可移动距离为300mm，设计安装结构时需要预留足够的伸缩空间，避免推杆运动到极限位置时与周边结构发生硬碰撞；运行速度为12mm/s，这个速度区间属于中低速驱动范畴，不会因为动作过快产生较大的冲击载荷，适合需要平稳推拉的负载场景，比如设备舱门开合、升降平台托举这类对运行平稳性有要求的工况。安装接口方面，执行器的尾部和伸出杆的端部都设计了带安装孔的铰接座，这类铰接结构可以补偿安装过程中少量的角度偏差，避免因为安装同轴度误差导致推杆运行时出现别劲、卡滞的问题，安装时只需要在配套的固定结构上设计对应尺寸的销轴，就能完成快速装配，不需要复杂的对位调整。

从结构细节设计来看，这款执行器的外壳连接处都做了贴合面的密封处理，日常在多尘、少量溅水的场景下使用也能保证内部传动部件的清洁，不需要频繁做内部维护；驱动电机的尾部没有突出的冗余结构，整体外轮廓十分规整，在做设备布局时可以很好的贴靠在设备侧壁安装，减少额外的空间占用。不同于大推力的工业级重型推杆，这款通用型执行器的推力规格适配中小负载的推拉需求，在做结构设计时不需要为其设计特别厚重的安装支撑结构，普通的钣金支架、型材支架就能满足安装强度要求，能有效降低整套设备的结构重量和材料成本。

很多工程师在做小型设备的直线驱动选型时，经常会在气缸、电动推杆之间犹豫，实际上在没有稳定气源、需要精准控制伸缩位置、低噪音运行的场景里，这类直流线性执行器的适配性要远高于气动部件，不需要配套电磁阀、气管、气源处理件，只需要搭配简单的直流正反转控制电路就能实现动作控制，还可以通过加装限位开关、位置传感器实现伸缩位置的精准控制，整套系统的结构复杂度更低，后期维护的成本也更小。这款平行电机布局的执行器，相比同轴布局的同行程推杆，总长度要短近三分之一，在安装空间局促的场景里，这个尺寸优势会十分明显，比如在小型电动柜门、窄空间内的升降机构设计中，不会因为推杆自身长度过长导致结构无法布置。另外圆柱形的外轮廓也让它的安装固定方式更加灵活，既可以通过端部铰接座做浮动安装，也可以通过额外的管夹将缸筒部分固定在型材或板件上，适配不同的安装布局需求。
