机器人第六轴用锻造作业热熔夹持装置

在锻造自动化产线的实际工况里，高温锻件的转运、工位衔接一直是影响生产节拍与作业安全的核心环节，这款适配工业机器人第六轴的热熔夹持装置，正是针对锻造过程中温热工件的操控需求开发的末端执行部件。从实际落地场景来看，这类夹爪主要部署在模锻、自由锻产线的上下料工位，替代人工完成从加热炉出料到锻压机工位的工件转移、锻打过程中的工件姿态调整、以及成型后工件向后续热处理或切边工位的转运作业，全程适配400-800摄氏度的温热工件接触工况，避免人工操作面临的高温灼伤、锻件砸伤等安全风险，同时能稳定匹配机器人的高速运动节拍，减少工件转运过程中的定位偏差。

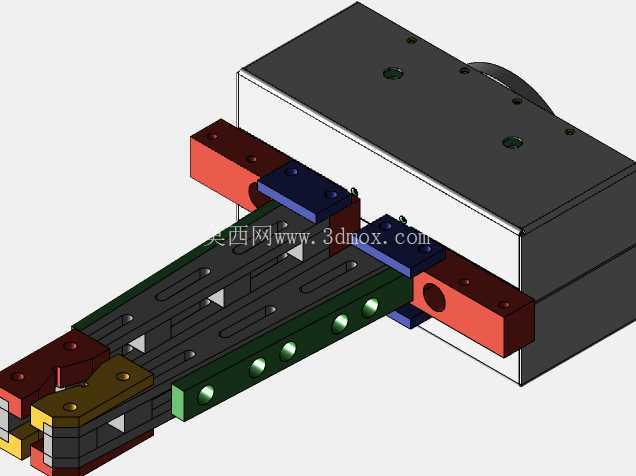

从功能特性层面看，该夹持装置采用平行开合的夹指结构，夹指接触面做了适配异形锻件的防滑与耐温设计，夹指部分采用可快拆的模块化结构，当接触端出现高温磨损、磕碰变形时，无需拆解整个夹具体即可快速更换接触块，大幅减少产线停机维护的时间。装置的驱动主体采用集成式布局，将驱动元件、传动结构与安装基座整合为一体式箱体结构，既减少了末端执行器的整体重量，降低机器人第六轴的负载负担，也能避免锻造车间内的氧化皮、粉尘、锻打飞溅的碎屑进入传动间隙，提升机构在恶劣工况下的运行可靠性。夹具体的传动路径做了等速同步设计，两侧夹指的开合行程完全对称，在夹持工件时能自动对中，无需额外增加视觉定位补偿即可保证工件的夹持位置重复精度，适配锻压工位对工件放置位置的精度要求。

从设计思路的工程逻辑来看，这款夹爪的开发完全围绕锻造场景的特殊约束展开：首先是安装边界的适配，装置的后端采用标准的机器人末端法兰接口，可直接适配主流负载20-50kg级工业机器人的第六轴安装尺寸，无需额外设计过渡连接板，安装时只需对齐法兰定位销、锁紧紧固螺栓即可完成装配，整体装配后的轴向长度控制在合理范围内，避免过长的力臂增加机器人关节的扭矩负载。其次是热防护的设计考量，夹指与驱动箱体之间设置了隔热过渡段，采用低导热系数的合金材料制作，减少夹指端的高温向驱动主体传导，避免驱动元件、密封件因长期高温出现老化失效，同时在箱体的外露面做了硬质氧化处理，能抵御车间内的氧化皮飞溅磕碰，提升壳体的耐磨性能。再者是夹持力的适配设计，传动结构采用增力机构，在同等驱动输出下能提供更大的夹持力，保证高速转运过程中温热锻件不会出现松脱，同时夹指的开合行程覆盖了常见中小型锻件的尺寸范围，可适配多规格工件的夹持需求，减少同一条产线上更换夹爪的频次。

从外形尺寸与安装边界的细节来看，装置的主体箱体采用方正的紧凑型布局，宽度方向尺寸控制在较小范围内，在深入锻压机模腔、加热炉出料口等狭窄空间作业时，不会与周边设备、工装发生干涉；夹指伸出长度经过反复校核，既保证足够的夹持深度，避免工件靠近驱动端造成热辐射影响，也不会因伸出过长导致夹持刚性不足，在夹持较重工件时出现夹指变形。夹指上开设的长条形调节槽，可根据不同工件的外形尺寸调整接触块的安装位置，进一步拓展夹爪的适配范围，无需重新制作夹指即可覆盖更多规格的工件夹持需求。在实际运行逻辑上，该夹爪可直接接入机器人的IO控制系统，开合动作与机器人的运动轨迹做联锁控制，当机器人运动到取料位置时夹爪自动闭合夹持，到达放料位置后自动松开工件，整个动作流程无需额外增加独立的控制单元，集成部署的难度较低，适合传统锻造产线的自动化升级改造，也能适配全新规划的自动化锻造产线的末端执行需求。

不同于常规的常温工况用夹爪，这款热熔夹持装置在结构刚性、耐温性能、防护等级上都做了针对性强化，所有运动副的润滑都采用耐高温润滑脂，能在长期高温辐射的环境下保持稳定的动作精度，不会出现卡顿、动作迟滞的问题；夹具体的外露接缝处都做了密封处理，能有效阻挡锻造过程中产生的细小氧化皮进入机构内部，减少运动部件的磨损，延长整体的使用寿命。在实际选型匹配时，只需确认机器人的末端负载能力、法兰安装尺寸，以及待夹持工件的重量、外形尺寸范围，即可快速完成适配，无需做大量的定制化修改，能有效缩短产线的搭建周期，降低自动化升级的成本投入。
