自适应球形工件夹持机械爪结构设计

项目分类:工业机器人 发布时间:2026-01-21 ID:1128786
  • 自适应球形工件夹持机械爪结构设计

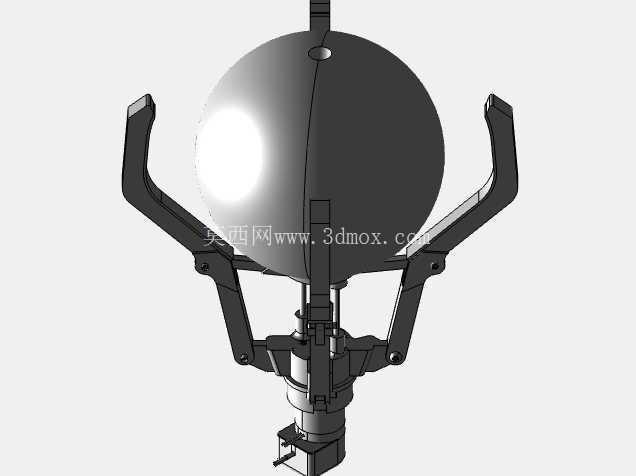

  这套夹持机构是面向球形工件拾取、转运场景开发的机械臂末端执行器,核心解决规则曲面类工件在自动化作业中的稳定夹持问题,常见应用场景覆盖轻工分拣、教学实验平台搭建、球形零部件上下料、仓储物料周转等领域,尤其适配表面光滑、无专用夹持位的球形工件作业需求。从结构原理来看,整套机构采用对称式双摇杆连杆传动布局,驱动端布置在爪体基座的中心轴位置,动力输入后通过中心推杆的轴向位移,带动两侧对称布置的连杆组同步动作,驱动两个弧形夹爪绕基座上的固定铰接点做回转开合运动,整个传动链没有冗余的传动环节,力传递路径直接,开合动作的同步性完全靠连杆的尺寸精度保证,不需要额外添加同步控制元件,能大幅降低末端执行器的控制复杂度与制造成本。夹爪的夹持工作面采用内凹弧形设计,弧面曲率参考通用球形工件的曲率范围做了适配优化,当夹爪闭合到设定行程时,两个弧形爪面会与球形工件的外表面形成两条对称的线接触带,相比点接触式夹持结构,接触面积更大,单位面积的夹持压强更低,不会在软质球形工件表面留下压痕,同时对称的接触受力能让工件的重力与夹持反力形成自平衡,即使机械臂做高速回转、急停启停动作,被夹持的球形工件也不会出现偏移、脱落的问题。

  设计过程中对连杆的铰接点位置做了反复迭代校核,首先确定夹爪的开合行程范围,要覆盖常见球形工件的直径区间,同时保证在最大开合位置时,夹爪的外轮廓不会超出机械臂末端的安装法兰边界,避免在狭窄作业空间内出现干涉;其次对夹持状态下的连杆死点位置做了调整,当夹爪闭合到夹持工位时,传动连杆会接近机械死点位置,此时即使驱动端出现动力中断、压力泄放的情况,夹爪也不会自行松脱,具备被动自锁的安全特性,不需要额外添加锁紧机构就能保证断电断气状态下的工件夹持安全。

  安装接口部分,机构基座的末端采用标准的法兰连接结构,法兰上的安装孔位按照通用小型机械臂的末端安装尺寸做了适配,能直接对接市面常见的桌面级机械臂、教学实训机械臂的末端输出轴,不需要额外设计转接法兰,安装时只需要将驱动推杆与机械臂的末端输出轴做同轴连接,再将基座法兰与机械臂末端法兰通过螺栓紧固即可完成装配,安装边界控制紧凑,整套爪体收拢状态下的最大外轮廓直径小于基座法兰直径的1.2倍,不会在机械臂进入狭小空间作业时与周边设备、工装发生碰撞。

  夹爪的铰接位置全部采用间隙配合的销轴连接,销轴与连杆孔之间预留了合理的配合间隙,既能保证连杆动作的顺畅无卡滞,又能控制夹爪开合的位置精度在允许范围内,日常维护只需要定期在铰接位置添加润滑脂即可,没有易损的复杂零部件,长期运行的维护成本极低。针对不同材质的球形工件,还可以在弧形夹爪的内表面加装柔性衬垫,衬垫通过沉头螺钉固定在爪体上,更换方便,加装衬垫后既可以增加夹持面的摩擦力,降低所需的夹持驱动力,又能避免硬质爪体刮伤工件表面,适配玻璃球、塑料球、抛光金属球等不同表面特性的工件夹持需求。整套机构的所有结构件都采用等强度设计,连杆的截面尺寸根据夹持受力时的最大弯矩做了校核,在保证结构强度、刚度满足最大夹持力要求的前提下,尽可能削减了非受力位置的材料厚度,控制整套爪体的自身重量,降低机械臂末端的负载负担,提升机械臂作业时的动态响应速度。
