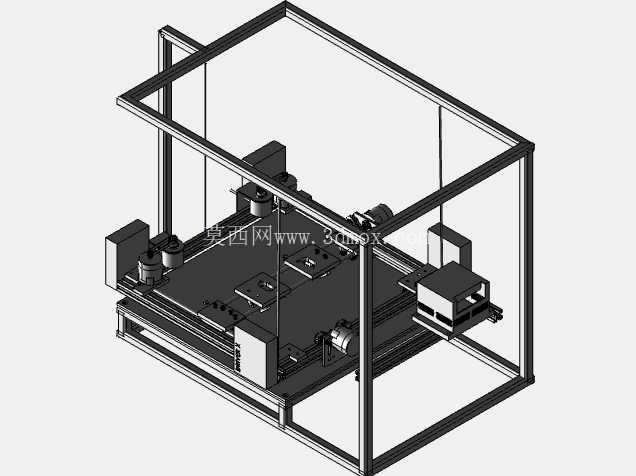

这套悬挂式布局的数控加工结构,在小尺寸精密零件的小批量加工场景里适配性很强,区别于传统立式机床的立柱悬臂结构,它把X、Y轴的运动导轨全部布置在顶部的框架横梁上,加工主轴单元悬挂在横梁的运动滑台上,下方的工作台只做Z向的进给或者工件装夹固定,这种布局最大的优势是能把运动部件的重量集中在顶部框架的刚性支撑上,避免传统立式机床悬臂伸出过长带来的低头形变问题,在加工小尺寸有色金属件、塑料结构件的时候,能获得更稳定的切削精度。
从结构设计的思路来看,整个外围框架采用标准工业铝型材拼接搭建,四根垂直立柱搭配上下两层的横向、纵向型材梁,形成一个封闭的箱型支撑结构,所有连接位置都采用角码加内六角螺栓锁紧,装配的时候不需要复杂的焊接工序,后期调整导轨平行度的时候也可以通过螺栓的预紧力微调,非常适合个人工作室、小型加工坊的自制设备需求。顶部的运动模组采用双导轨支撑的结构,X轴的两根平行导轨固定在前后两根横向型材梁上,滑台跨接在两根导轨之间,避免单导轨支撑带来的侧翻力矩,Y轴导轨固定在X轴滑台的安装面上,主轴安装座沿着Y轴导轨移动,两个轴向的传动都采用精密滚珠丝杠搭配伺服电机驱动,丝杠两端采用固定支撑座安装,消除轴向窜动带来的传动间隙。
下方的工作台采用双层板结构,底层是固定在框架底部型材上的安装底板,上层是T型槽工件装夹板,两个板之间可以加装升降调节机构来实现Z向的进给,也可以根据加工需求把Z轴驱动集成在主轴悬挂单元上,让工作台完全固定,这种模块化的设计思路可以根据实际加工的工件尺寸、切削负载灵活调整配置,比如做轻负载的PCB雕刻、塑料件铣削的时候,就可以把Z轴集成在主轴上,工作台做固定安装,降低运动部件的总重量,提升运动响应速度;如果需要做小负载的金属铣削,就可以把Z轴放在工作台侧,降低主轴单元的重量,提升切削时候的刚性。
安装边界上,这套结构的整体外廓尺寸控制在1200mm×1000mm×1100mm的范围内,不需要做专门的设备地基,普通的硬质水泥地面或者加厚的钢制工作台都可以放置,框架底部可以加装可调脚杯来调整整体水平度,调整范围在±15mm之间,能够适配地面不平整的安装场景。设备的操作空间预留非常充分,正面和左右两侧都没有多余的遮挡结构,工件装夹的时候可以从三个方向操作,不需要探身到设备内部,换刀、调整工件坐标的时候操作便利性比封闭结构的小型机床好很多。
运动行程的设计上,X轴有效行程可以做到600mm,Y轴有效行程400mm,Z轴行程根据配置不同可以做到200mm,能够覆盖绝大多数小型精密零件的加工尺寸范围,比如小型结构件、手板模型、定制化五金小零件都可以在这个行程范围内完成加工。主轴单元采用高速风冷电主轴,最高转速可以到24000rpm,搭配ER11夹头可以夹持1-7mm直径的刀具,做铣削、钻孔、雕刻工序都能适配,切削进给速度可以根据加工材料调整,加工塑料件的时候进给速度可以到2000mm/min,加工铝合金件的时候进给速度控制在800mm/min以内就能保证加工表面质量。
安全防护方面,框架的外围可以加装透明亚克力挡板,通过型材槽内的T型螺母固定,不需要额外打孔,挡板和运动部件之间预留20mm的安全间隙,避免加工的时候切屑飞溅,同时也能直观观察内部的加工状态,不需要做复杂的全封闭防护罩,降低整体的制造成本。电气控制元件可以安装在框架后侧的型材安装板上,驱动器、电源、控制板都集中布置,走线沿着型材的内置槽走,外部看不到明线,既美观也能避免切削液、切屑刮坏线缆。
这种悬挂布局的结构还有一个很明显的优势,就是加工产生的切屑会直接掉落在工作台下方的接屑盘里,不会堆积在导轨或者传动丝杠上,日常维护的时候只需要定期清理接屑盘,给导轨和丝杠加注润滑脂就可以,维护成本比传统结构的机床低很多,非常适合非量产的定制化加工场景使用。
