镂空轻量化钣金机械臂结构设计

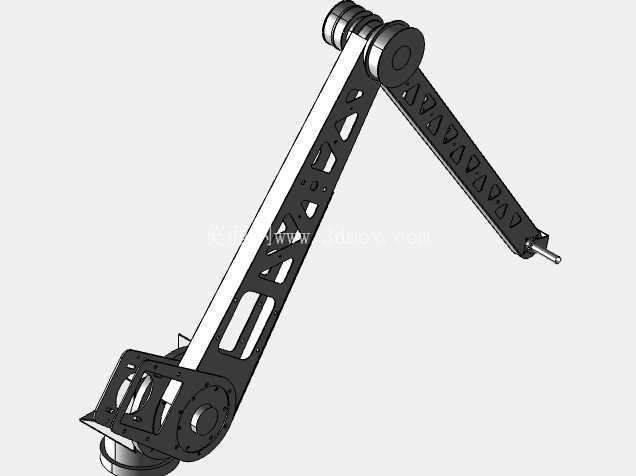

　　这款钣金材质的机械臂框架结构，主要面向桌面级轻载作业场景设计，可适配教学实训平台、小型分拣工位、3D打印辅助上下料、实验室精密移载等对安装空间、自重有严格限制的应用场景，区别于传统铸造臂体的厚重结构，整体采用钣金折弯+激光切割成型工艺加工，能在保证结构刚性的前提下大幅压缩生产制造成本，缩短单件加工周期。从结构功能来看，该臂体采用双段铰接布局，大臂与小臂的连接关节处预留了标准回转支撑安装位，可适配谐波减速器、交叉滚子轴承等常规回转传动部件，臂体末端设计有标准法兰接口，可直接夹装气动夹爪、微型吸盘、视觉检测模组等末端执行器，根部安装座预留了与回转底座、升降模组对接的螺栓孔位，安装孔位采用等间距阵列设计，可兼容市面主流的小型伺服舵机、步进电机安装尺寸，无需额外做转接板加工。

　　设计阶段优先考虑了轻量化与刚性的平衡，臂身主体采用三角形镂空排布，沿臂体受力方向的筋条连续无断点，非受力区域做材料去除处理，经有限元校核，在额定5kg末端负载下，臂体最大形变位置出现在小臂末端，形变量控制在0.2mm以内，完全满足轻载作业的精度要求；同时镂空结构可有效降低臂体转动惯量，提升关节驱动的响应速度，减少驱动电机的功率冗余，降低整套设备的运行能耗。安装边界方面，整套臂体完全展开时的水平作业半径可覆盖600mm范围，折叠状态下整体占用空间不超过300mm150mm200mm，可直接集成在桌面式自动化设备内部，无需额外做大型安装基础；臂体的钣金拼接处采用定位止口+点焊固定工艺，装配时无需复杂工装即可保证各段臂体的同轴度要求，关节处的走线槽沿臂体内侧镂空位置布置，可将动力线、信号线完全隐藏在臂体内部，避免设备运行过程中管线与外部工件、机架发生剐蹭缠绕，提升长期运行的可靠性。

　　不同于一体式铸造或机加工的臂体结构，这款钣金臂体的所有板材零件均可通过常规激光切割、数控折弯设备完成加工，无需开模，非常适合小批量定制化设备的快速迭代，设计过程中对所有折弯边做了内R角处理，避免应力集中导致的钣金开裂问题，各铰接位置的轴承安装座采用翻边铆接工艺与臂体主体固定，相比焊接固定的方式，安装座的位置精度更高，后续维护更换轴承时也不会破坏臂体主体结构。

　　实际应用中，该臂体可搭配不同的驱动组件实现多自由度运动，既可以作为独立的四轴分拣机械手使用，也可以作为大型自动化设备的辅助移载机构，完成工件在相邻工位之间的短距离转运，针对教学场景，该结构的所有零件完全外露，可直观展示机械臂的铰接原理、受力路径，方便学员理解机械结构的设计逻辑；针对工业应用场景，臂体表面可做喷塑、阳极氧化处理，适应不同工况的防腐蚀、耐磨要求。
