三路公母对接中间通讯连接器结构

项目分类:通讯工具类 发布时间:2026-01-21 ID:1128776
  • 三路公母对接中间通讯连接器结构
  • 三路公母对接中间通讯连接器结构

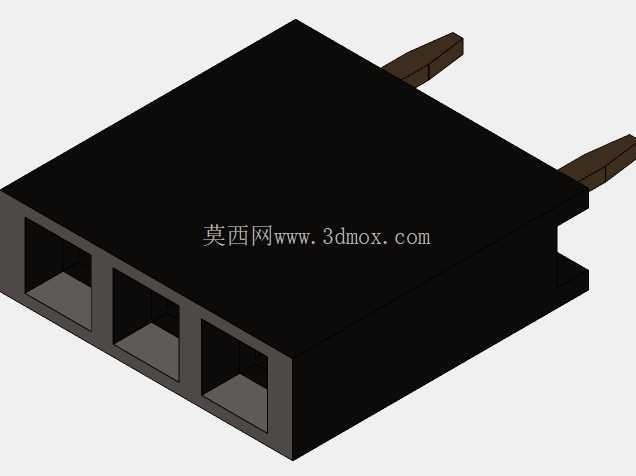

  在工业通讯布线、弱电信号传输、小型电子设备内部接线场景里,这类三路并排的中间对接连接器是很常见的转接部件,日常做设备内部线束排布的时候,经常会遇到不同线径、不同接口定义的线束需要在设备腔体内部做中转对接,要是直接把线拧在一起焊死,后期检修拆换的时候会非常麻烦,用这类中间连接器做过渡,既能保证公母端对接的插拔可靠性,也能给后期维护留出足够的操作空间。从结构设计来看,这款连接器采用黑色绝缘壳体做主体防护,壳体本身选用耐温绝缘的工程塑料材质,一方面能隔绝相邻三个端口之间的信号干扰,另一方面也能避免接线端裸露和设备金属壳体接触造成短路问题,壳体上伸出的两个定位卡脚,是用来在安装的时候卡入PCB板或者设备安装板的预留卡槽里,不需要额外打螺丝就能完成初步固定,装配效率比螺丝固定的款式高很多,适合批量生产的消费类电子、小型通讯设备使用。

  三个并排的对接端口采用统一的接口尺寸,每个端口内部预留了公针或者母座的安装空间,端口之间的壁厚做了加厚处理,多次插拔之后不会出现端口开裂、相邻端口串位的问题,壳体的边缘做了小角度的脱模倒角,注塑生产的时候不容易产生飞边,后期组装插芯的时候也不会因为边缘毛刺刮伤插针的镀金层。做这类连接器三维建模的时候,首先要确定单个端口的内轮廓尺寸,要和常用的水晶头或者接线端子的外形尺寸做公差配合,单边预留0.1mm的插拔间隙,既不会因为间隙太大导致插接受力晃动接触不良,也不会因为间隙太小导致插拔阻力过大,用户使用的时候手感生硬。

  三个端口的中心距要严格按照行业通用的间距标准来做,保证市面上标准的公头能同时插入三个端口,不会出现端口错位导致公头插不进去的问题。壳体外部的两个固定卡脚的长度和厚度要匹配常用安装板的板厚,卡脚末端做了倒钩结构,卡入安装孔之后倒钩会卡在安装板背面,承受一定的拉拔力不会松脱,日常设备运输震动的时候也不会从安装位掉出来。从安装边界来看,这款连接器的整体外形是方正的块体结构,安装的时候只需要在安装板上开出对应三个端口的过孔,以及两个卡脚的定位孔,不需要额外预留太大的操作空间,设备内部腔体的布线空间比较局促的时候也能装得下,对接之后公头的插入深度要控制在合理范围,不会因为插得过深顶坏连接器内部的接线端子,也不会因为插得不到位导致接触电阻过大影响信号传输稳定性。

  实际使用的时候,这类连接器主要承担信号中转的作用,比如小型交换机内部的端口转接、工控设备内部的通讯线对接、安防设备的信号接线端,都能用到这类多口并排的中间连接器,相比单口独立的连接器,并排一体式的结构安装起来更快,整体的结构强度也更高,多个端口集成在一个壳体上,布线的时候整齐度更好,不会出现多个单口连接器东倒西歪的情况。建模的时候还要注意壳体内部的筋位设计,在每个端口的侧壁上要加定位筋,插芯装入壳体之后,定位筋会卡入插芯的预留凹槽里,防止插芯在多次插拔之后跟着公头一起被拔出来,内部的筋位厚度不能太厚,不然会导致注塑的时候壳体表面产生缩痕,影响外观质量,也不能太薄,不然筋位强度不够,多次受力之后容易断裂。壳体表面没有多余的装饰结构,平整的外表面适合做丝印标识,生产的时候可以在壳体表面印上端口定义、品牌标识,方便现场接线的时候识别端口功能,不会接错线。
