ONPIRA TDY-12型齿轮减速电机简化结构

在小型自动化传动、消费电子驱动、小家电动力输出这类对安装空间有严格限制的场景里，扁平式齿轮减速电机一直是结构选型阶段的高频选项，这类电机不需要额外搭配独立减速箱，把减速齿轮组集成在电机本体的端盖结构内，整体轴向尺寸可以压到非常薄的水平，适配很多内部空间局促的设备安装需求。这款TDY-12型齿轮减速电机的简化建模，完全围绕实际选型、装配校验的需求搭建，没有做冗余的内部齿形细节刻画，保留了所有和安装、干涉校验相关的外部结构特征，足够支撑结构工程师在整机布局阶段完成空间占位、安装位匹配的工作。

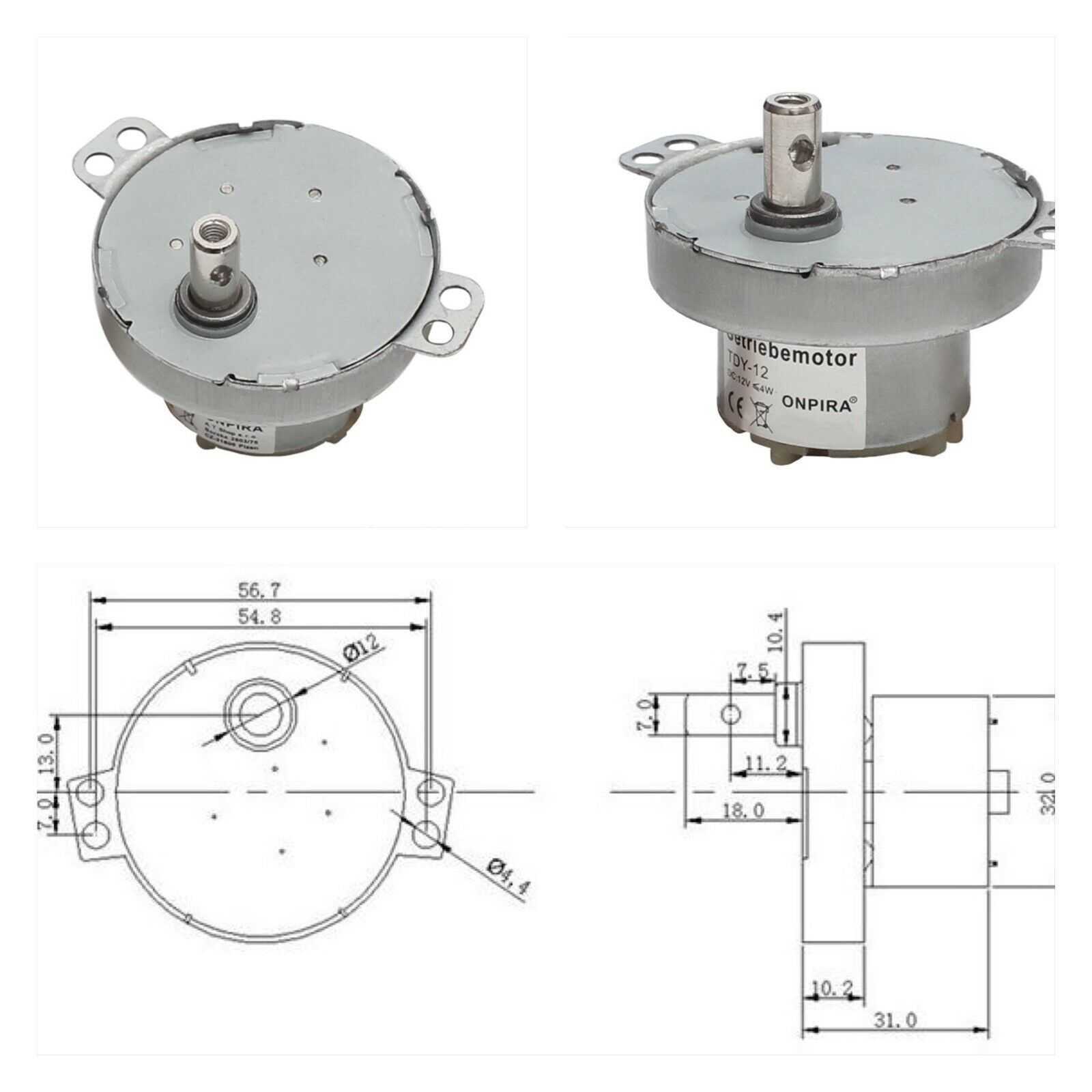

从实际应用场景来看，这类电机常被用在小型旋转展示台、智能小家电的回转机构、小型阀门的电动驱动端、桌面级小型设备的进给传动、宠物喂食器的出料转盘驱动等场景，这类场景的共性是输出转速低、输出扭矩需求不大，但对电机的整体厚度、安装固定的便捷性有较高要求，不适合采用常规圆柱外形的减速电机。这款电机的本体采用扁圆形结构设计，主体外壳为冲压金属材质，端盖边缘延伸出两个带安装孔的固定耳，两个固定耳的孔位中心距、孔径尺寸都在配套的工程图里做了明确标注，安装时不需要额外制作转接支架，直接通过螺丝穿过固定耳的孔位就能把电机固定在设备的安装基板上，能有效减少装配环节的零件数量，降低整体装配成本。

输出轴采用单扁位D型轴设计，这种轴型不需要额外做键槽加工，配套的传动轮、转盘类零件只需要加工对应的D型孔，就能实现周向防转，装配时直接套入输出轴即可，配合轴端的卡簧槽或者紧定螺丝就能完成轴向固定，非常适合小扭矩的传动场景，避免了普通圆轴容易打滑、键连接加工复杂的问题。从尺寸边界来看，电机主体的最大外径、整体轴向总长度、输出轴的伸出长度、输出轴直径、固定耳的位置尺寸都做了精准还原，在做整机结构干涉检查的时候，可以直接把这个模型导入装配体，校验电机和周边结构件的间隙是否满足安全距离要求，不需要等到拿到实物样品再调整结构，能大幅缩短前期结构开发的周期。

建模过程中特意保留了电机外壳上的标签位、底部的出线位置特征，这些细节虽然不影响核心传动功能，但在做整机布线、外壳避让设计的时候是必须考虑的边界条件，如果忽略出线位的凸起或者标签的厚度，很容易在实际装配时出现线束被压、外壳和电机本体干涉的问题。和常规的立式减速电机不同，这款电机的输出轴和电机本体的轴线是同轴布局，整体重心集中在安装面的中心位置，固定耳对称分布在本体两侧，安装后的整体稳定性更好，即使设备在移动或者小幅振动的工况下，也不容易出现固定松动、输出轴偏心的问题。

从功能特性上来说，集成式的齿轮减速结构把多级减速齿轮都封闭在金属外壳内部，出厂时已经填充好润滑脂，用户在使用过程中不需要额外做齿轮的维护保养，也不用担心外部的灰尘、杂物进入齿轮啮合区域影响传动寿命，这种封闭结构也能一定程度上降低齿轮传动产生的噪音，适合用在对噪音有一定要求的消费类产品里。在做结构设计的时候，需要注意电机本体的安装面要保持平整，如果安装基板的平面度太差，锁紧固定螺丝的时候会导致电机端盖变形，轻则影响内部齿轮的啮合间隙，导致传动阻力变大、噪音升高，重则会出现齿轮卡滞、电机烧毁的问题，所以在设计安装位的时候，要在固定耳对应的位置设计凸台，保证两个固定点的平面度公差在合理范围内，同时不要过度锁紧螺丝，避免端盖受力变形。

另外，输出轴的轴向负载也有明确的限制，这类小型减速电机的输出轴轴承承载力有限，不适合承受较大的轴向推力或者径向拉力，如果传动结构需要承受额外的负载，需要在外部设计独立的支撑结构，不要让负载直接作用在电机的输出轴上，否则会大幅缩短电机的使用寿命。这个简化模型虽然没有还原内部的齿轮结构、转子绕组等细节，但对于结构设计、设备选型阶段的工作来说已经完全足够，毕竟在整机开发的前期，工程师最关注的是电机的安装尺寸、外形边界是否和整机结构匹配，内部结构不会影响外部的布局设计，过度还原内部细节反而会增加模型的文件体积，影响装配体的打开和操作流畅度。在实际选型过程中，还需要结合具体的转速、扭矩需求匹配对应的电机电压、减速比参数，但这些电气参数不会影响外部的安装尺寸，所以在结构设计阶段，先通过这个模型确定安装空间和固定方式，后续再确认电气参数即可，这种并行的开发模式能有效提升产品的开发效率，减少反复修改结构的次数。
