空心轴步进电机旋转分度执行结构

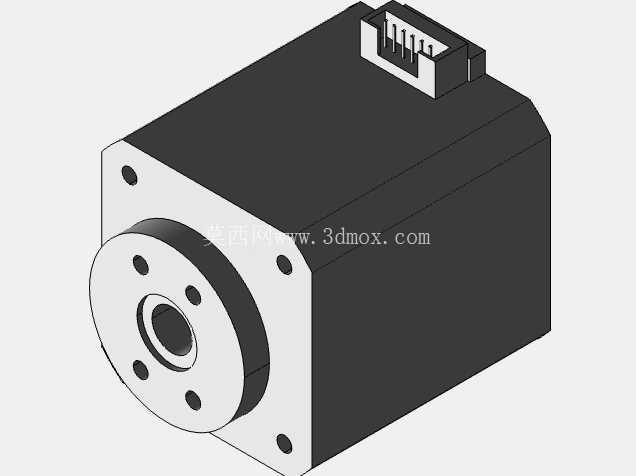

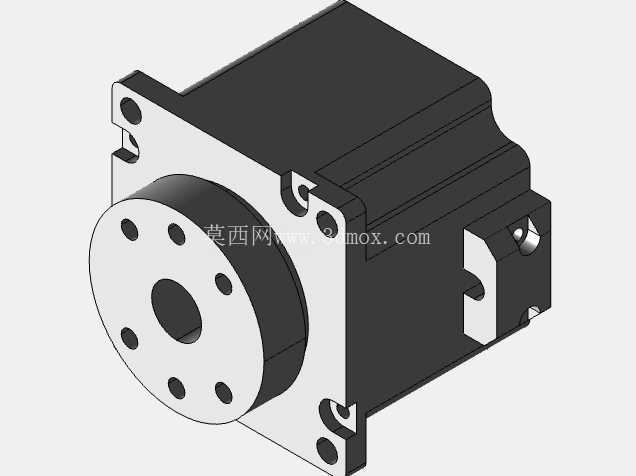

　　在桌面级精密装配、小型光学检测、线束穿接工位的布局设计中，经常会遇到需要让气路、导线、光束直接穿过旋转轴中心的需求，常规实心轴步进电机搭配外置中空转台的方案，不仅会额外占用Z向安装空间，还会因为传动链的引入带来背隙误差，这时候集成式的空心轴步进电机旋转分度单元就成了更适配的选型方向。这款分度单元的核心设计思路是将中空转子与前端安装法兰直接集成，省去了额外的联轴器与转接结构，从根源上压缩了整体轴向尺寸，主体外壳采用标准方形安装基准，四个角预留的沉头安装孔可以直接固定在设备基板或者立板上，不需要额外加工转接支架，安装时只要保证安装面平面度公差在0.05mm以内，就能避免壳体受力变形导致的转子卡滞问题。前端输出法兰采用圆周均布的6个螺纹孔设计，中心通孔贯穿整个电机本体，不管是需要穿过真空吸嘴的气管、给旋转治具供电的导线，还是激光打标、视觉检测工位需要穿过的光束，都可以直接从中心孔穿过，不需要在侧面额外布置拖链走弯曲走线，大幅简化了旋转工位的管线布局，也避免了管线随轴旋转带来的缠绕、拉扯问题，集成的滑环结构可以在连续旋转过程中保持气路、电路的连通，不会出现管线扭断的故障。

　　从实际使用的特性来看，这种集成式结构因为空心轴的设计，转子的转动惯量匹配更适合小负载的分度场景，但也因为轴体中空的结构设计，轴的抗扭刚度相比同尺寸实心轴步进电机有所降低，输出扭矩会比同机座号的实心轴步进电机小15%-20%左右，所以更适合低速、小扭矩的分度工况，比如小型零件的角度分拣、桌面点胶工位的旋转定位、小型摄像头模组的角度调整这类负载惯量小于转子惯量3倍的场景。如果要搭配较大负载的旋转工作台使用，就需要在输出端额外搭配行星减速器来放大输出扭矩，同时抵消部分径向负载，避免空心轴承受过大径向力导致轴承过早磨损。

　　设计建模的时候需要特别注意安装边界的预留，这款单元的尾部出线端采用直插式接插件，安装时要在接插件后方预留至少15mm的插拔空间，方便后期维护时接线，中心通孔的内壁做了阳极氧化绝缘处理，穿过导线的时候不需要额外套绝缘套管，但如果穿过的是带压力的气管，要注意气管外径和中心孔之间留0.5mm以上的间隙，避免旋转过程中气管和孔壁摩擦产生碎屑掉入电机内部。前端法兰的端面跳动控制在0.02mm以内，安装治具的时候不需要额外做跳动校正，只要把治具基准面贴合法兰端面锁紧螺丝就能满足大部分轻载分度的精度要求，日常维护时只需要定期检查前端轴承的润滑状态，不需要拆解电机本体做额外保养。

　　在做设备布局的时候，这款分度单元可以直接卧式安装也可以立式安装，立式安装时要注意负载的重心尽量和旋转中心重合，避免偏心负载带来的额外扭矩损耗，卧式安装时如果径向负载超过10N，建议在输出端额外加支撑轴承，不要让空心轴直接承受径向力。相比传统的步进电机加中空转台的组合，这种集成式单元的总长度能缩短40%左右，对于安装空间受限的桌面型自动化设备来说，能大幅压缩整体设备的体积，同时减少了装配环节的零件数量，降低了装配时的对中难度，只要按照安装孔位锁付螺丝就能完成装配，不需要反复调整同轴度，能有效缩短设备的装配调试周期。建模过程中还原了外壳的散热筋结构、接插件的针脚定义位置、安装孔的沉头深度，还有前端法兰的螺纹孔深度，方便设计人员直接调用模型做装配干涉检查，不需要反复核对二维样本的尺寸参数，能有效减少设计阶段的尺寸核对错误，避免后期加工安装板的时候出现孔位偏差、空间预留不足的问题。
