RF-300FA-12350圆形直流驱动电机结构

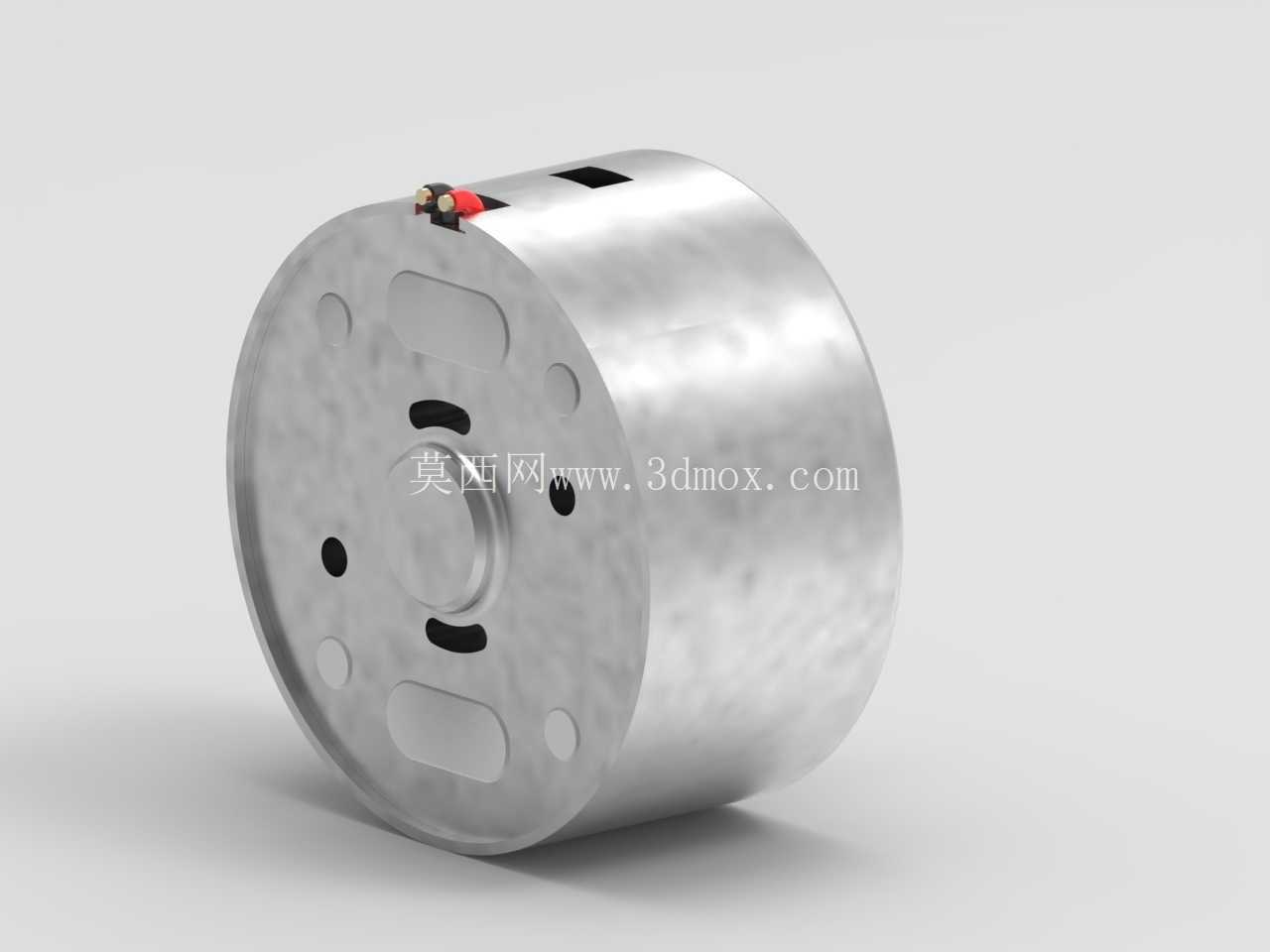

这类圆形直流电机在消费电子、小型自动化执行机构里的应用覆盖面极广，从桌面小型加湿器的风轮驱动，到手持迷你风扇的动力输出，再到智能门锁的锁舌伸缩执行、桌面小型雕刻机的进给辅助驱动，甚至是部分小型玩具的动力源，都能见到同结构规格电机的身影。做结构选型的时候，首先要卡的就是安装边界，这款电机的主体是圆柱型壳体，端面上的安装孔是沿圆周均匀分布的，做安装位设计的时候，要注意预留壳体的径向避让空间，不能让周边结构件蹭到电机的金属外壳，避免电机运行时的振动传递到外壳产生异响，同时也要注意输出轴的轴向伸出长度，匹配连接的负载联轴器或者风轮、齿轮的安装深度，防止轴伸过长顶到对面的结构件，或是轴伸过短导致连接部件固定不牢出现打滑。

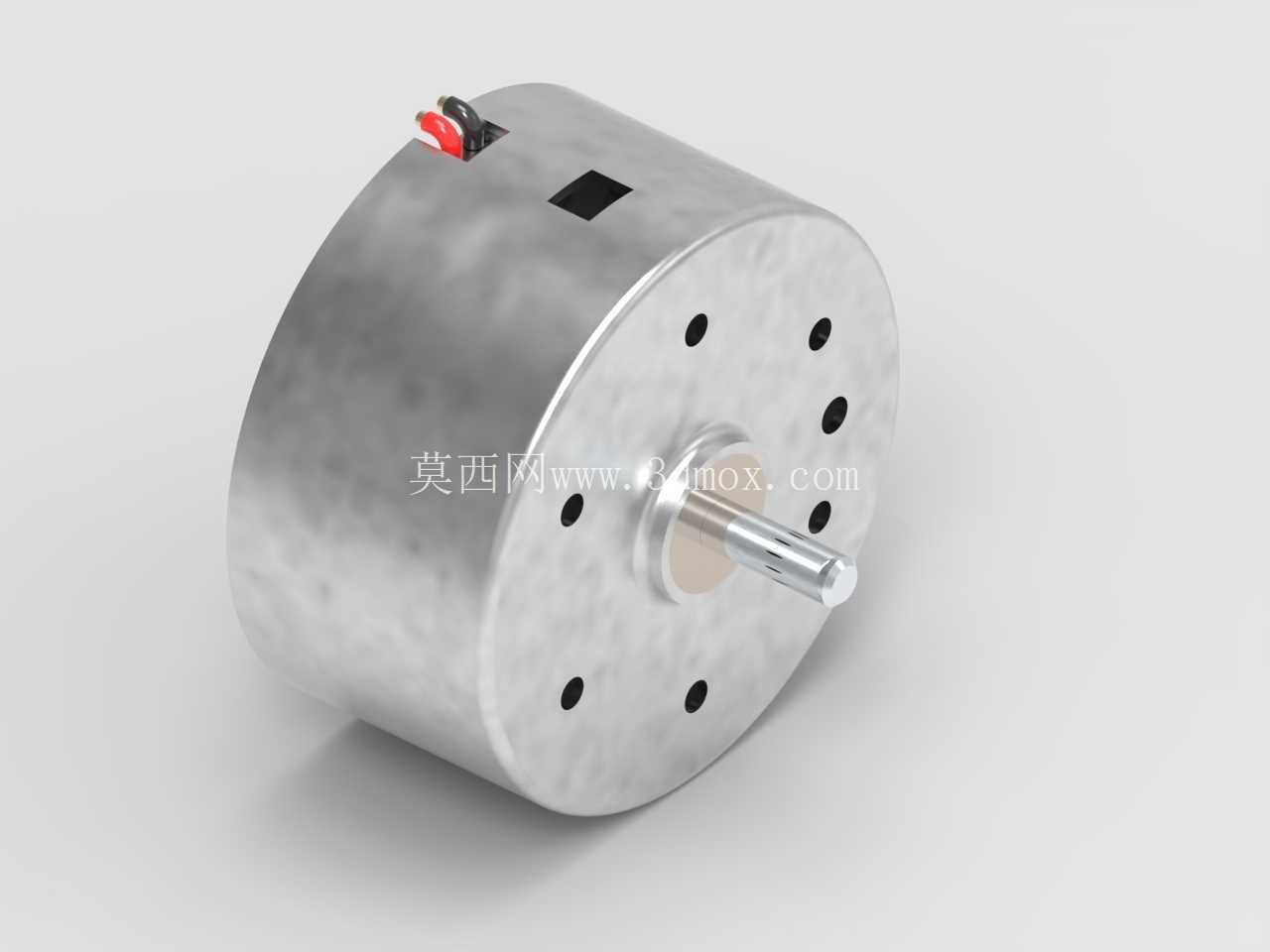

从功能特性来看，这款电机属于低压直流驱动范畴，适配常规的小型直流供电场景，运行时的转速区间匹配小型负载的驱动需求，不需要额外加装大减速比的齿轮箱就能直接驱动部分轻载部件，金属外壳的设计既可以起到电磁屏蔽的作用，避免电机运行时的电磁干扰影响周边的电路板信号，也能辅助散热，让电机在长时间连续运行时不会因为热量堆积出现性能衰减。端面上的接线端子做了侧向引出的设计，在做整机布线的时候，可以顺着壳体侧面走线，不需要在电机轴向方向预留接线的弯折空间，能有效压缩整机的轴向安装尺寸，这对内部空间寸土寸金的小型消费电子产品来说是很实用的设计点。

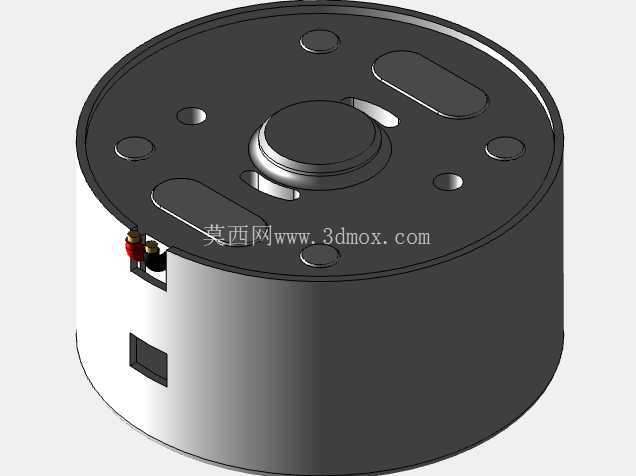

建模的时候要重点还原几个关键的配合特征，首先是输出轴的直径和轴上的扁位，这个位置是和负载部件直接配合的，尺寸公差如果做的不准，后续装配的时候就会出现轴孔配合过松或者装不进去的问题；其次是端面上的安装孔位的分度圆直径，这个尺寸直接决定了电机能不能顺利固定到安装支架上，孔位的角度偏差如果超过允许范围，安装螺丝就没法顺利穿入；还有壳体上的散热小孔和定位方槽，这些细节虽然不影响核心的传动功能，但在做整机装配干涉检查的时候，这些结构如果遗漏，很容易出现设计阶段没发现的干涉问题，等到开模或者打样的时候才发现就会耽误项目进度。

实际做结构设计的时候，还要考虑电机的运行振动问题，这类小型直流电机虽然振动量不大，但如果安装位是硬连接到塑料壳体上，很容易把振动传递到外壳产生共振噪音，所以通常在安装孔位处会加装橡胶减震圈，建模的时候也要预留出减震圈的安装厚度，不能直接按照电机的安装孔尺寸做硬接触的安装柱。另外电机的输出轴在连接负载的时候，尽量不要让轴承受过大的径向力，这类小型电机的轴承承载力有限，如果径向负载过大，很容易加速轴承磨损，缩短电机的使用寿命，所以在驱动带轮或者齿轮的时候，尽量让负载的受力点靠近轴承端，减少轴的悬臂长度。

从设计思路上来说，这款电机采用的是圆形壳体的结构，相比方形壳体的同规格电机，圆形壳体的结构强度更高，在相同壁厚的情况下抗变形能力更好，同时冲压成型的工艺也更简单，生产成本更低，适合大批量的量产应用。端盖和壳体的连接采用的是卷边压合的工艺，不需要额外的螺丝固定，装配效率更高，也能减少整体的零件数量。接线端的红色绝缘护套既可以区分正负极，也能防止接线端子和周边的金属结构短路，在做布线设计的时候要注意给接线端预留足够的绝缘距离，避免焊点裸露碰到其他导电部件。

在做设备选型匹配的时候，还要注意电机的启动扭矩和运行扭矩是否匹配负载的需求，不能只看空载转速，要结合实际负载的阻力来核算，如果负载扭矩超过电机的额定输出扭矩，就会出现电机启动困难、转速下降甚至堵转的情况，长时间堵转还会导致电机过热烧毁。另外在做三维装配的时候，要把电机的模型放到整机的装配环境里做运动仿真，检查电机运行时输出轴连接的部件会不会和周边结构产生运动干涉，尤其是做旋转类负载的时候，要检查负载的径向跳动范围有没有超出预留的安全间隙，避免实际运行时出现刮蹭。
