VEX零件搭建强尼5号仿生机械结构

这套采用标准VEX零件搭建的强尼5号仿生机械结构，最初的设计出发点是面向青少年机器人竞赛的创意展示单元，同时也可作为机械结构教学的演示载体，在科创教育展厅、机器人赛事展演、中小学机械创新课堂等场景中都能适配使用。不同于常规工业机械臂以作业精度、负载能力为核心设计目标，这套结构在还原影视IP经典外形特征的基础上，兼顾了VEX零件体系的通用装配特性，所有连接点位均采用VEX标准孔位配合，无需额外定制加工零件，使用者可直接依托现有VEX套件完成整机组装。

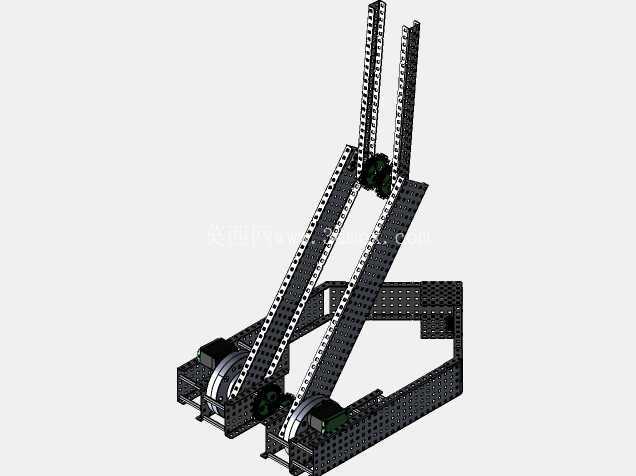

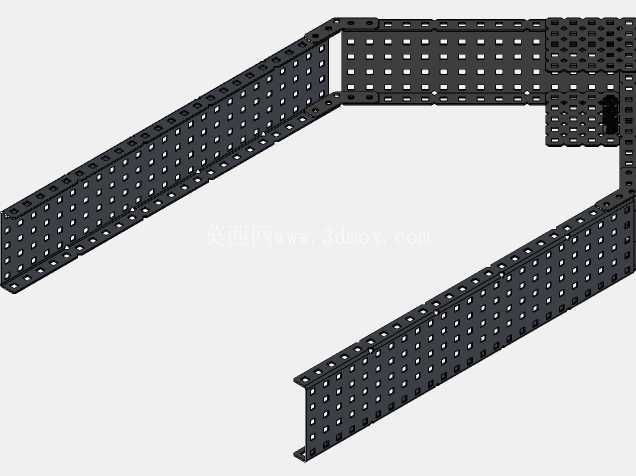

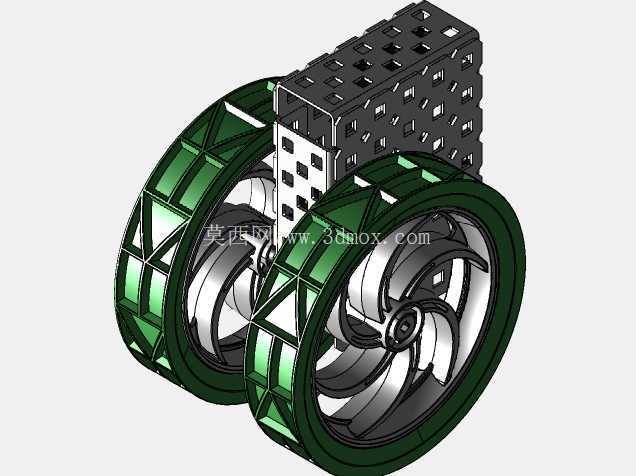

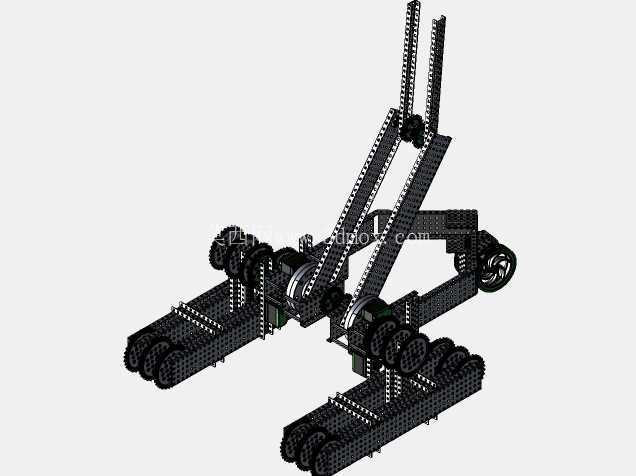

从功能特性来看，结构主体的双举升臂采用对称式双轨孔梁设计，每侧臂体由两根平行的长距VEX金属孔梁作为主承力构件，臂体根部通过带座轴承与底部基座框架铰接，铰接点位预留了标准舵机安装位，可直接适配VEX体系的伺服驱动元件，实现臂体的俯仰举升动作。臂体中段的连接构件采用镂空式角件加固，在保证整体结构刚度的前提下，尽可能降低臂体自重，减少根部铰接点的负载扭矩，避免长时间静态展示或动态动作过程中出现臂体下垂变形的问题。底部基座采用框型围合结构，四周通过直角角件将孔梁拼接为封闭矩形框架，基座底部预留了万向轮安装孔位，可根据使用需求加装行走组件，拓展整机的移动功能，基座内部预留了充足的布线空间与控制器安装位，可容纳VEX主控器、电池模块以及接线端子排，所有走线均可沿孔梁的镂空槽位排布，避免线缆外露干涉机械动作。

设计过程中首先对影视原型的外形比例做了工程化适配，没有完全照搬影视设定的夸张比例，而是结合VEX孔梁的标准孔距做了等比例缩放，将臂体的最大仰角控制在75度范围内，避免臂体举升至极限角度时出现重心越过基座支撑边界的倾覆问题。整机的安装边界控制在基座长宽400mm×300mm，臂体完全收拢时整机高度为520mm，臂体举升至最大仰角时顶端高度为860mm，放置在常规展示台面上不会出现超出台面边界的问题，同时也适配常规教室课桌、赛事展示台的尺寸要求。结构的所有连接点位均采用标准VEX螺丝与螺母配合，没有采用粘接、焊接等不可拆卸连接方式，整机组装完成后可根据实际使用需求灵活调整臂体长度、基座配重位置，也可拓展加装视觉传感器、机械夹爪等功能组件，实现从静态展示模型到可交互演示机器人的改装。

在结构刚度校核层面，臂体主承力梁选用的是VEX体系中壁厚1.2mm的铝合金孔梁，相比塑料材质孔梁的抗弯曲变形能力提升60%以上，能够保证臂体在加装末端执行器后，静态形变量控制在1mm以内，不会出现明显的晃动变形。臂体与基座的铰接轴采用直径8mm的不锈钢轴，配合铜质轴套降低转动过程中的摩擦阻力，即使长时间保持固定举升角度，也不会出现轴件磨损导致的臂体窜动问题。基座框架的四个边角位置预留了配重块安装位，当臂体加装较重的末端组件时，可在基座后部加装标准配重块，将整机重心始终控制在基座支撑面的中心区域，保证不同姿态下的结构稳定性。
