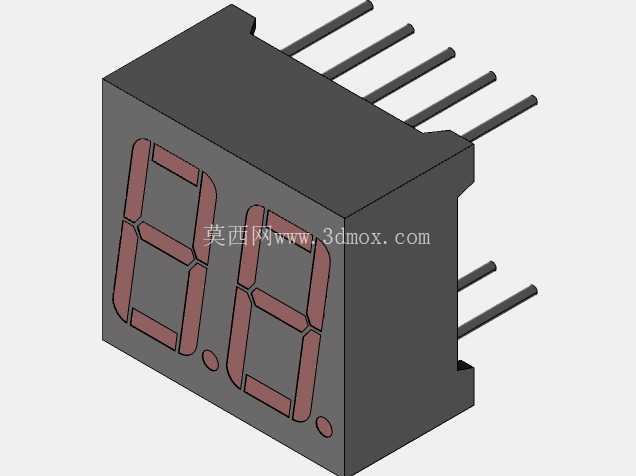

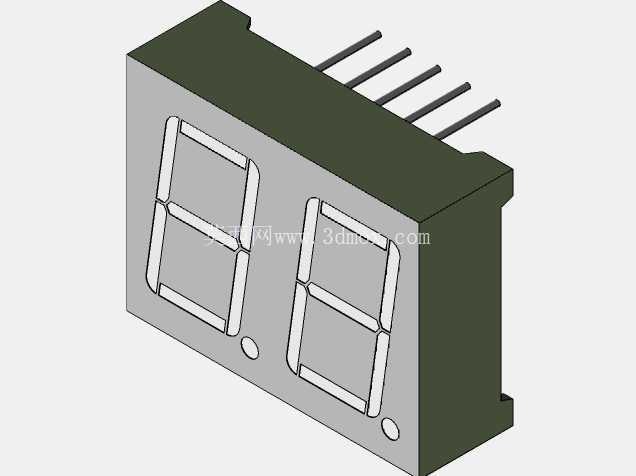

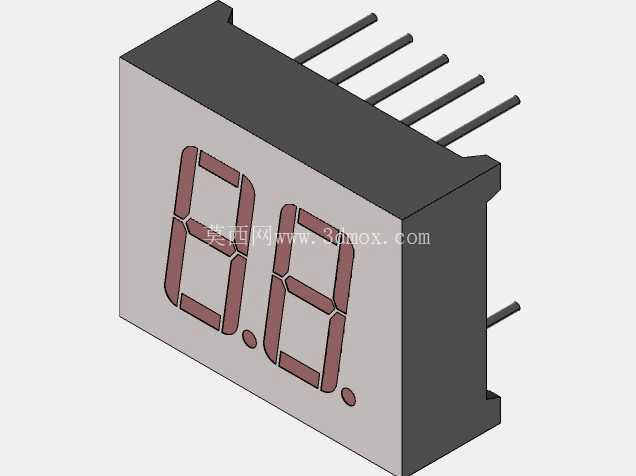

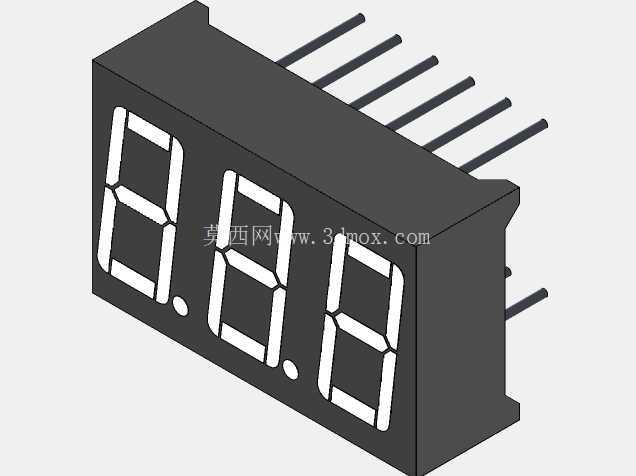

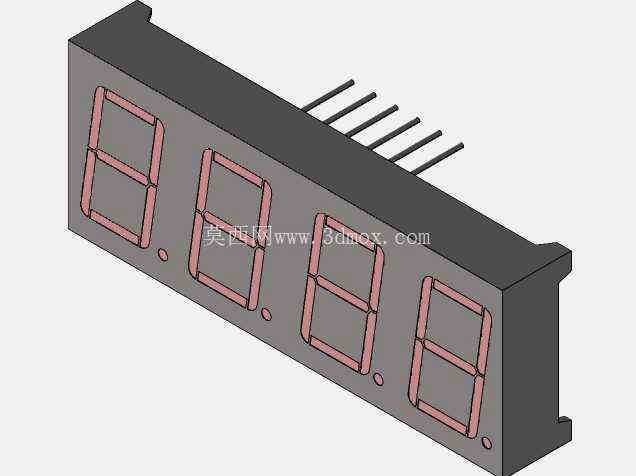

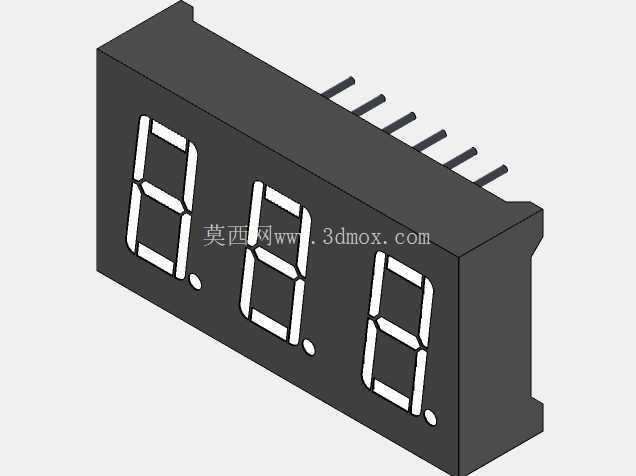

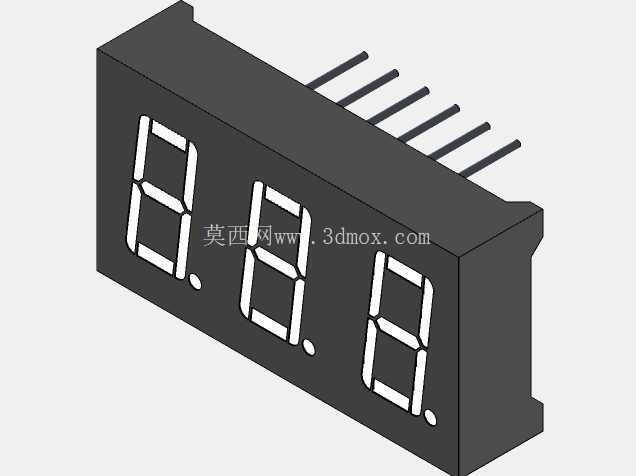

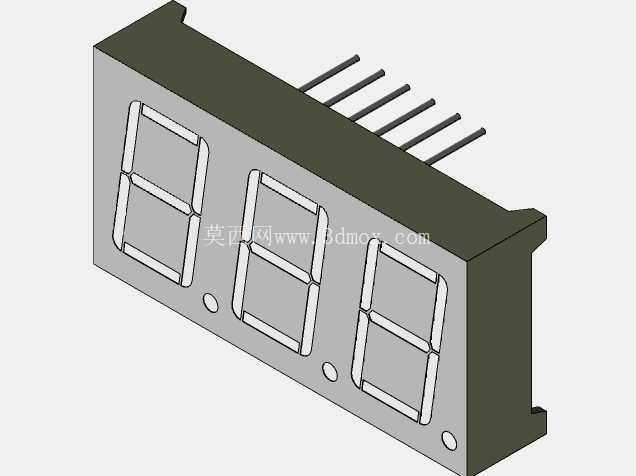

双位共阳红色七段数码显示管结构模型

　　做数显类设备结构设计的时候，七段数码管的安装匹配是绕不开的细节，很多刚入行的工程师容易只关注电路引脚定义，忽略外壳与PCB的安装间隙，最后打样回来要么数码管突出面板太多影响外观，要么引脚长度不够没法过波峰焊，甚至固定柱位置偏了装不进去，这个模型就是针对这类痛点做的精准外形复刻。从实际应用场景来说，这类双位七段数码管常用在小型温控器面板、桌面电源电压电流显示、小型计数器、家电功能档位显示、工控IO模块状态数显这些位置，不需要复杂点阵显示的场景下，它的亮度高、驱动简单、成本低的优势非常明显，比段码液晶屏的环境适应性更强，低温下不会出现液晶响应慢的问题，工业现场设备上用得非常普遍。

　　设计这个模型的时候，首先把安装边界放在第一位，外壳的整体长宽高严格按照量产通用料的尺寸做，包括外壳侧面的脱模斜度都做了还原，不会出现模型看着方正实际生产件有斜度导致装配卡滞的问题。引脚部分的间距完全按照标准2.54mm排距做，引脚伸出长度、引脚直径都和实际物料一致，做PCB Layout的时候可以直接调用这个模型核对封装，不用再反复核对 datasheet 上的尺寸标注，避免出现引脚孔位偏了插不进去的问题。数码管的显示面做了轻微的内凹处理，和实际产品的滤光片安装位匹配，面板开窗的时候可以直接参考显示区域的外轮廓做，不用额外留多余的间隙，保证显示面和面板贴合紧密，不会漏光影响显示效果。

　　很多工程师建模的时候容易忽略数码管底部的定位凸点，这个模型把底部两个定位柱的位置、直径、高度都做了精准还原，PCB上对应的定位孔位置可以直接匹配，过波峰焊的时候不会因为器件偏移导致虚焊。另外要注意的是，这个模型只还原了外形结构和安装尺寸，没有做内部的发光芯片、绑定线这些细节，因为结构设计阶段不需要关注内部电路结构，只要外部安装尺寸准确就足够满足结构干涉检查、面板开孔、PCB封装匹配的需求。实际选型的时候，这类数码管有共阴共阳的区别，还有不同发光颜色、不同亮度等级、不同小数点位置的细分型号，但外形安装尺寸是通用的，不管选哪种电气参数的型号，只要是同封装的双位直插数码管，这个模型都能匹配安装需求。做面板设计的时候，还要注意数码管显示面到面板的距离，如果距离超过2mm，最好在面板和数码管之间加一层遮光的泡棉，避免不同段的光线串扰，导致数字显示发虚，这个模型的显示面高度可以直接用来计算泡棉的压缩厚度，不用再实际拿物料测量。另外引脚的成型角度也可以参考这个模型做，如果是手工焊接的样机，引脚可以留长一点直接插装，如果是量产波峰焊，引脚伸出PCB背面的长度控制在1.5-2mm最合适，太长容易连焊，太短容易虚焊，模型里的引脚长度刚好对应这个焊接要求。

　　还有外壳的材质，一般这类数码管外壳都是黑色耐高温的PBT材质，过回流焊或者波峰焊的时候不会变形，建模的时候没有做材质纹理的细节，因为结构设计阶段不需要关注表面纹理，只要尺寸准确就可以，后续做渲染的时候可以自己赋予对应的材质。很多新手做结构设计的时候，会把数码管的显示区域做的和段码轮廓一样大，实际上面板开窗要比显示区域小0.5mm左右，刚好压住数码管外壳的边缘，不会露出内部的黑色边框，这个模型里的显示区域轮廓可以直接作为开窗的参考基准，不用再额外偏移尺寸。另外数码管的安装方向也要注意，小数点的位置在右下角，模型里的小数点位置和实际物料一致，做PCB封装的时候不要把方向搞反，不然焊上去之后小数点位置不对，显示数字的时候会出现错位。
