树莓派摄影测量用转盘及相机支架

　　在桌面级摄影测量作业场景中，小型被测物的多角度影像采集一直是影响建模精度的关键环节，手动调整被测物角度与相机位置不仅效率低下，还容易因角度偏差导致点云拼接出现错位，这套转盘与相机支架的组合结构，正是针对小尺寸物件三维重建的影像采集需求开发的专用承载调节机构。整套机构的核心功能分为两部分，下部的回转转盘负责承载被测物件，实现水平方向的定角度步进回转，上部的多自由度调节支架负责固定成像设备，可根据被测物的尺寸、材质反光特性调整拍摄距离与俯仰角度，二者配合可完成覆盖被测物全周的序列影像采集，无需人工反复挪动设备。

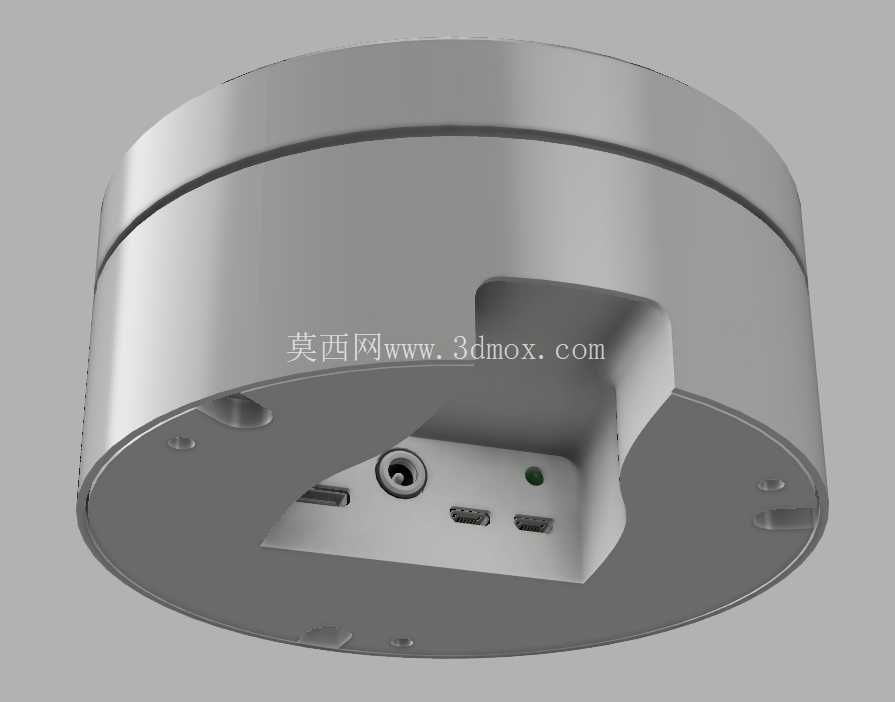

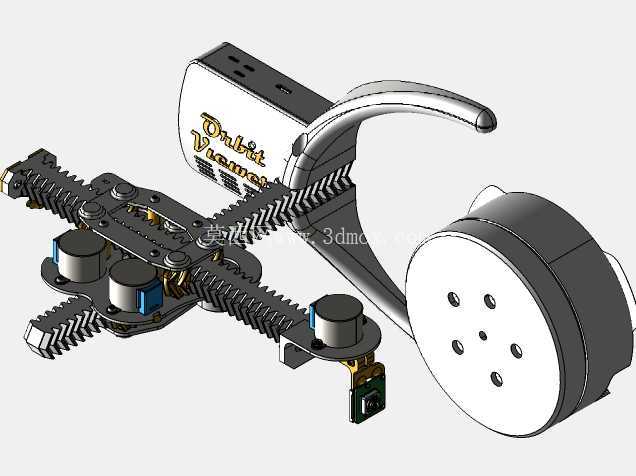

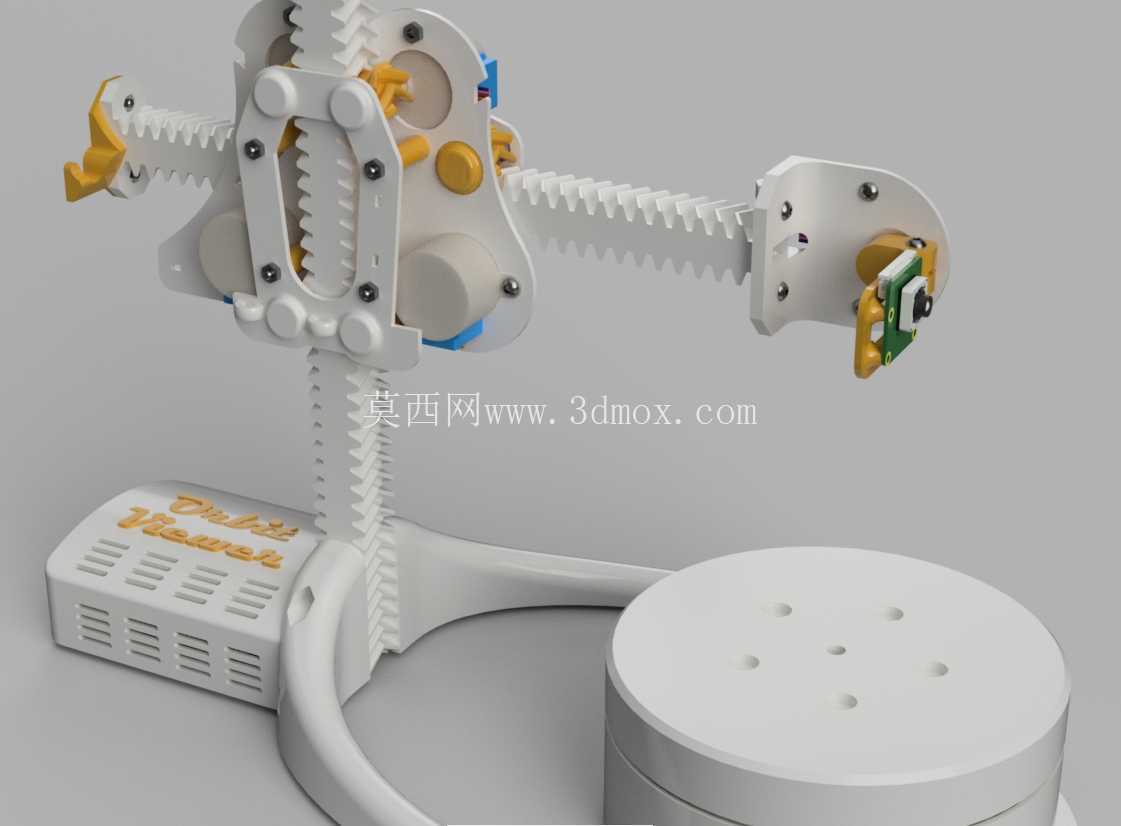

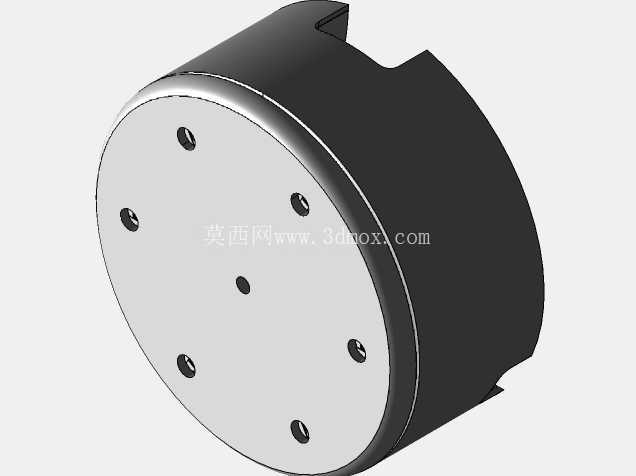

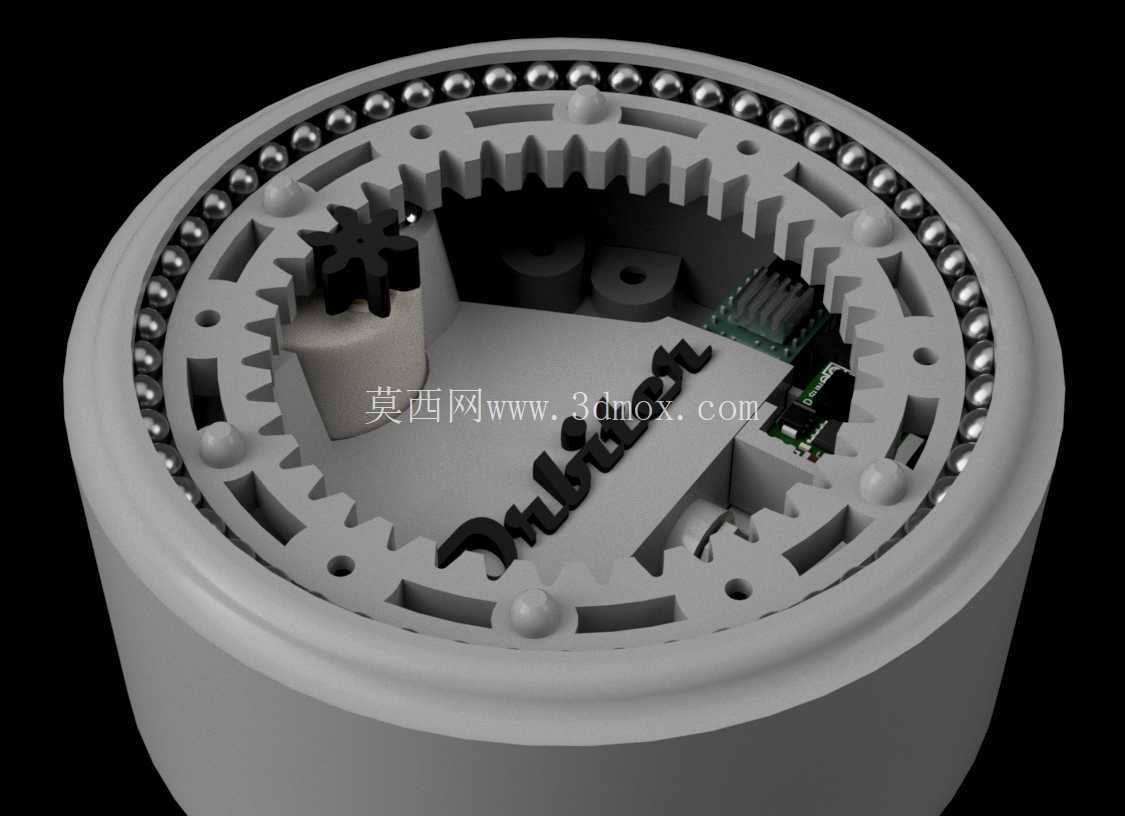

　　从结构设计逻辑来看，整套机构优先选用低成本易获取的标准元器件搭建动力与传动部分，动力单元采用常见的28BYJ型步进电机，搭配对应的步进驱动板实现精准的角度控制，为了获取足够的输出扭矩驱动转盘承载被测物回转，设计中特意将步进电机的驱动模式调整为双极驱动，通过驱动逻辑的优化释放电机的扭矩潜力，无需选用成本更高的大扭矩电机即可满足小负载场景的使用需求。转盘部分的传动采用齿轮啮合结构，动力输出端的齿轮与转盘外圈的齿圈直接啮合，传动间隙控制在可接受范围内，能够保证每次步进回转的角度精度满足摄影测量的角度间隔要求，转盘的承载面预留了多个均匀分布的安装孔位，可根据被测物的固定需求加装夹具或者定位垫块，适配不同外形的小型被测件，转盘的底部支撑结构集成了轴承组件，选用MR95ZZ型微型轴承作为回转支撑，既保证了回转过程的顺畅度，也能控制转盘的轴向窜动在极小范围内，避免回转过程中被测物出现位置偏移影响成像重合度。上部的相机支架采用齿条调节结构，竖直方向的齿条可实现支架整体高度的快速调整，水平方向伸出的齿条可调整相机与转盘中心的距离，两个方向的调节都通过齿轮旋钮实现锁紧，调整到位后旋紧旋钮即可通过齿轮齿条的啮合锁死位置，不会出现滑移下坠的问题。支架末端的相机安装座设计了可俯仰调节的铰接结构，安装座上预留了对应树莓派相机、Arducam模组的固定孔位，可直接将相机模组锁附在安装座上，无需额外加工转接件，如果被测物重量较轻、拍摄设备选用小型手机，也可通过加装简易转接夹具实现固定，拓展了设备的适配范围。

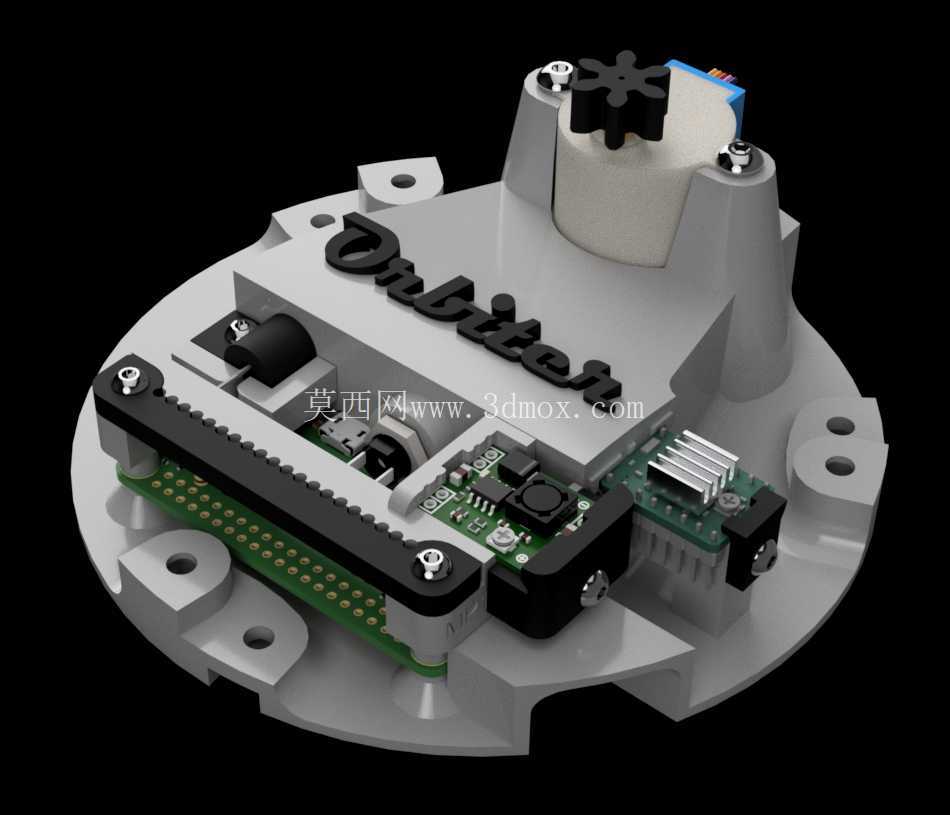

　　整套结构的非标准承载件、连接件均采用3D打印工艺制作，打印时仅需在轴承安装位、圆盘与底座连接位置预留暂停点，方便安装嵌入的螺母与轴承滚珠，无需复杂的后处理工序即可完成装配，装配时需要用到的标准件除了微型轴承与步进电机外，还包含配套的步进驱动器、12V面板插座、DC-DC降压转换模块以及照明用LED，所有元器件均为通用市售型号，采购与替换都十分便捷。从安装边界尺寸来看，整套机构放置在桌面使用时，底座的占用面积与常规小型桌面外设相当，竖直方向的最大调节高度可满足高度在200mm以内的小型被测物拍摄需求，水平方向相机的伸出距离可覆盖直径150mm以内的被测物全周拍摄，不会出现拍摄视野无法覆盖被测物的问题。

　　在实际使用过程中，转盘可独立运行完成定角度回转，配合支架上固定的相机即可实现全周自动拍摄，目前转盘部分的传动与控制逻辑已经经过验证可稳定运行，相机支架的角度微调结构可根据实际拍摄需求做进一步的细节优化，比如增加角度刻度标识方便记录拍摄俯仰角，或者在支架上增加补光元件的安装位，减少环境光线对成像质量的影响。整套结构的设计没有采用复杂的定制加工件，所有非标准件都可通过桌面级3D打印制作，标准件全部选用通用量产型号，整体搭建成本远低于商用的小型摄影测量转台，非常适合个人创作者、小型工作室开展小尺寸物件的三维重建工作使用，也可作为机器视觉相关实验的验证平台，用于测试不同角度间隔、不同拍摄距离对三维重建精度的影响。
