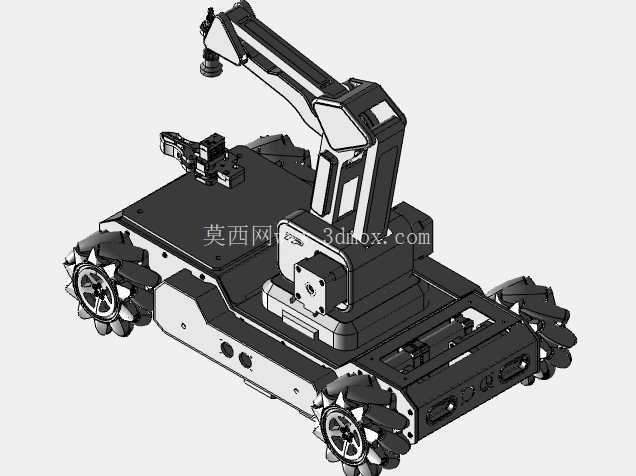

带机械臂的麦克纳姆轮移动作业平台

　　底盘框架采用一体化铝合金型材拼接结构，上层安装平面预留了多组M6螺纹安装孔位，可根据实际作业需求加装视觉检测模块、物料载台、快换工具座等扩展组件，框架内部预留了电池仓、控制模块安装腔、走线槽的布局空间，所有电气线路均沿框架内侧的走线槽排布，避免移动过程中线路与轮组、外部障碍物发生剐蹭。搭载的多关节机械臂采用关节模组集成化设计，每个关节内置伺服驱动单元与谐波减速结构，臂体采用镂空式轻量化结构设计，在保证臂体结构刚性满足额定负载作业需求的前提下，尽可能降低臂体自身重量，减少移动平台行进过程中的上部负载惯性，避免急停、转向过程中出现重心偏移侧翻风险。这款带多自由度机械臂的轮式移动作业平台，核心面向厂区内柔性物料转运、狭小空间设备巡检、工位间工件辅助上下料场景设计，区别于传统固定工位机械臂，它打破了作业半径的空间限制，可在预设路径内自主移动完成多工位协同作业。底盘采用四轮麦克纳姆轮布局，可实现原地零半径转向、横向平移、斜向行进等全向移动动作，在通道宽度仅比自身宽度宽150mm的狭窄生产车间、仓储货架区间内也能灵活穿行，无需预留传统轮式设备所需的转弯半径空间，大幅提升狭小场地的空间利用率。

　　机械臂末端预留了标准快换接口，可快速夹装夹爪、吸盘、检测探头等不同作业末端，适配不同场景的作业需求，臂体的运动行程覆盖底盘上方半径600mm的半球形作业区间，可完成从底盘载台取放物料、对侧方设备表面进行检测操作、对低位工位进行工件装配等动作。从安装边界来看，整机最低通过高度为180mm，可顺利通过厂区内常见的地面线槽、门槛等凸起障碍，底盘离地间隙经过反复校核，既保证了通过性，又尽可能降低整机重心高度，提升带臂伸展状态下的整机稳定性。轮组采用独立悬挂结构，每个麦克纳姆轮的安装支架都配有阻尼缓冲组件，在经过地面接缝、轻微不平整路面时，可有效过滤路面颠簸，保证上部机械臂作业时的姿态稳定性，避免因路面震动导致机械臂末端定位精度出现偏差。

　　设计过程中重点校核了机械臂完全伸展至侧方极限位置时的整机重心分布，通过将电池、主控模块等大重量部件布置在底盘下层中心位置，平衡臂体伸展带来的重心偏移，即使在臂体满负载伸展至最远端位置时，整机的静态稳定系数仍能满足安全作业要求，不会出现倾翻风险。底盘的电控系统采用分层布局，动力驱动层与信号控制层做了物理隔离，避免大电流动力线路对传感器、控制信号造成电磁干扰，外部接口统一布置在底盘尾部的防护舱内，包含充电接口、调试接口、急停按钮，日常操作无需拆解上部盖板即可完成常规调试与充电操作。

　　在实际产线应用中，这类移动作业平台可替代人工完成重复性的物料转运、设备巡检、简单装配作业，尤其适合多品种小批量的柔性生产场景，无需对现有产线进行大规模改造，只需通过路径规划即可快速适配不同的工位布局，相比传统的固定导轨式移动作业设备，部署成本更低，场地适配性更强。机械臂的关节走线采用内部中空走线方式，所有动力线、信号线均从关节内部的中空通道穿过，避免臂体往复运动过程中线路出现弯折疲劳，延长线路使用寿命，同时也避免外部走线勾挂到周边设备工件。底盘四周预留了传感器安装位，可加装激光雷达、防撞触边、超声波测距传感器，实现移动过程中的自主避障，在人员走动频繁的生产车间内，可保证人机协同作业的安全性。
