集成双伺服的两自由度云台关节结构

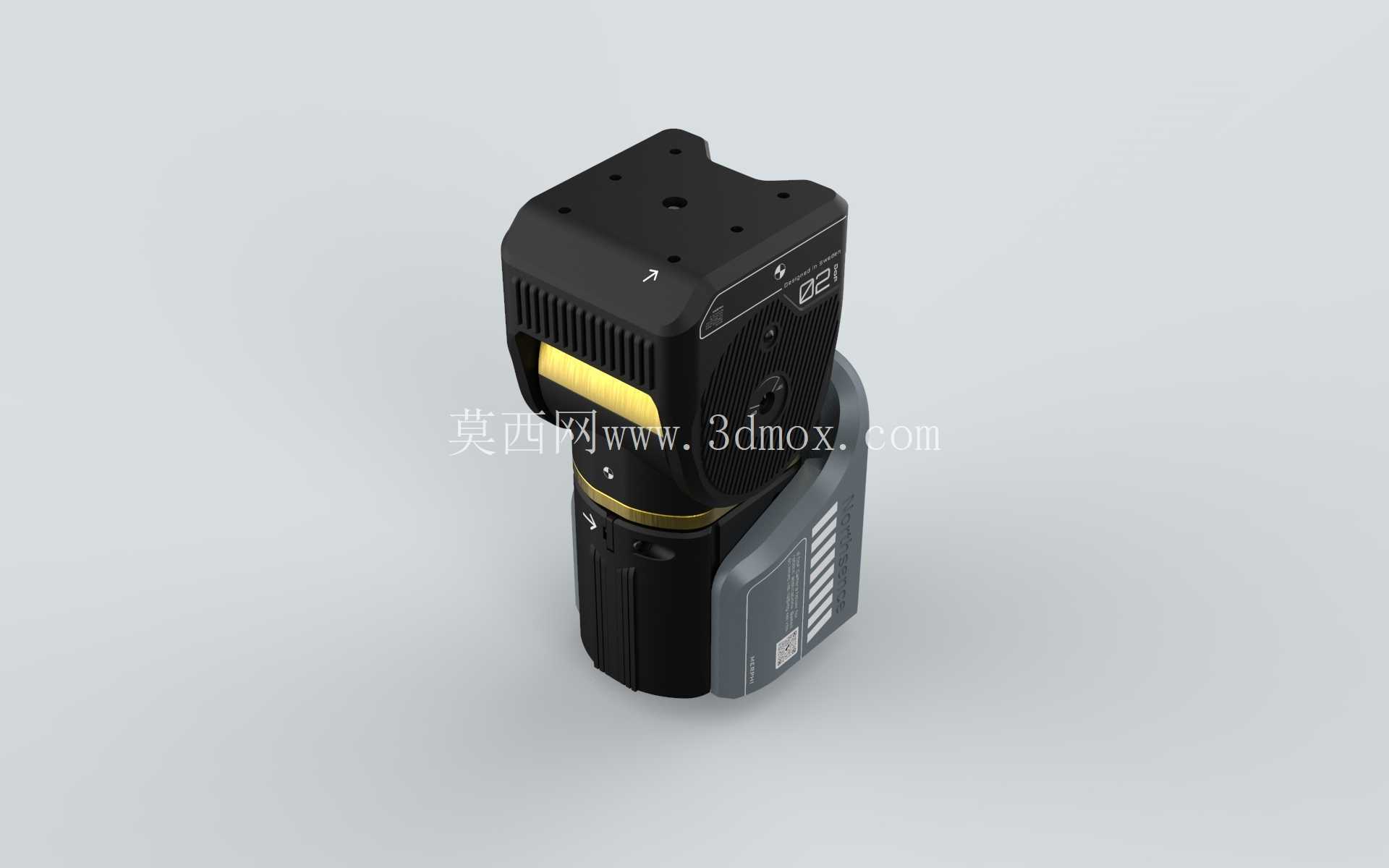

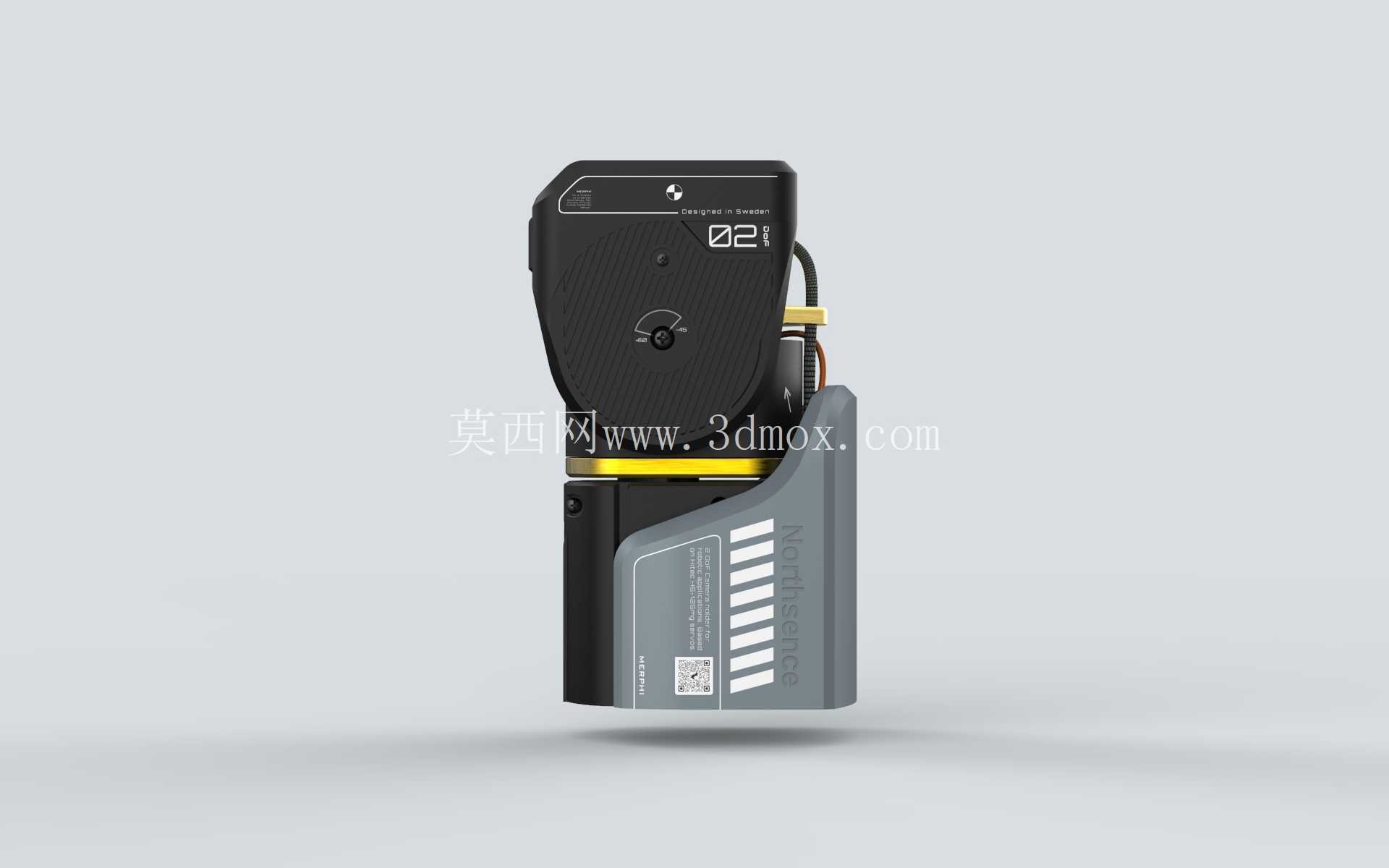

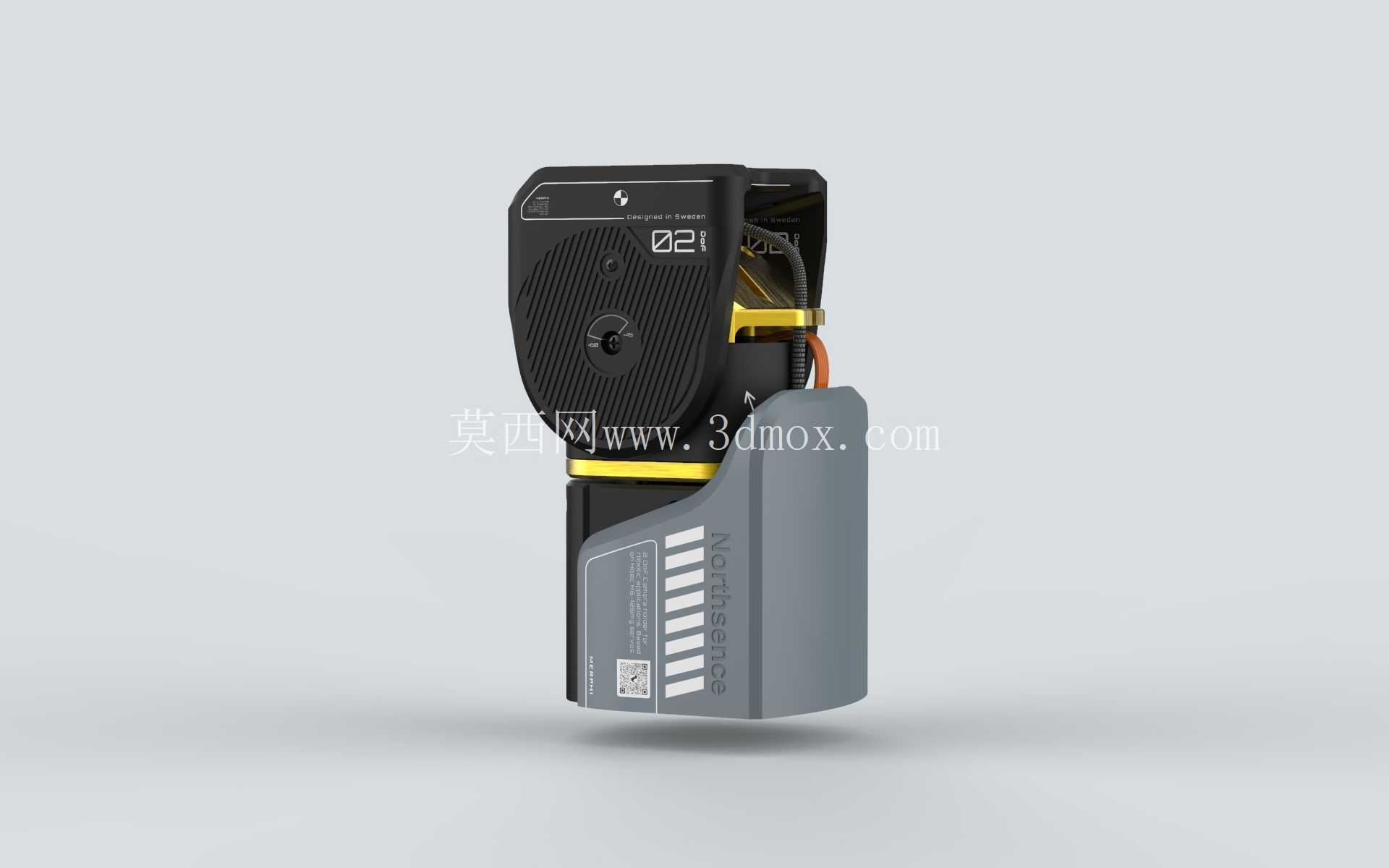

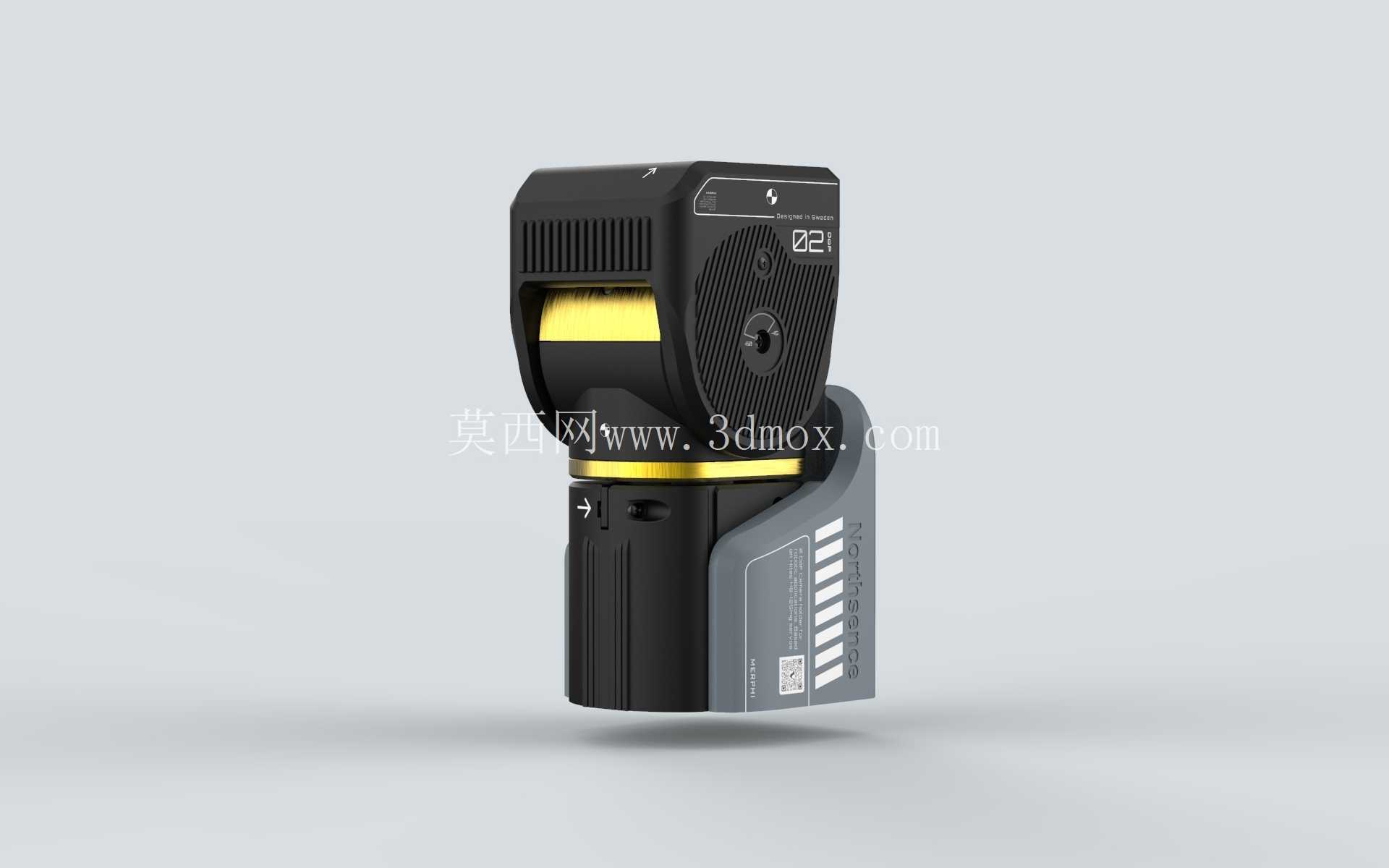

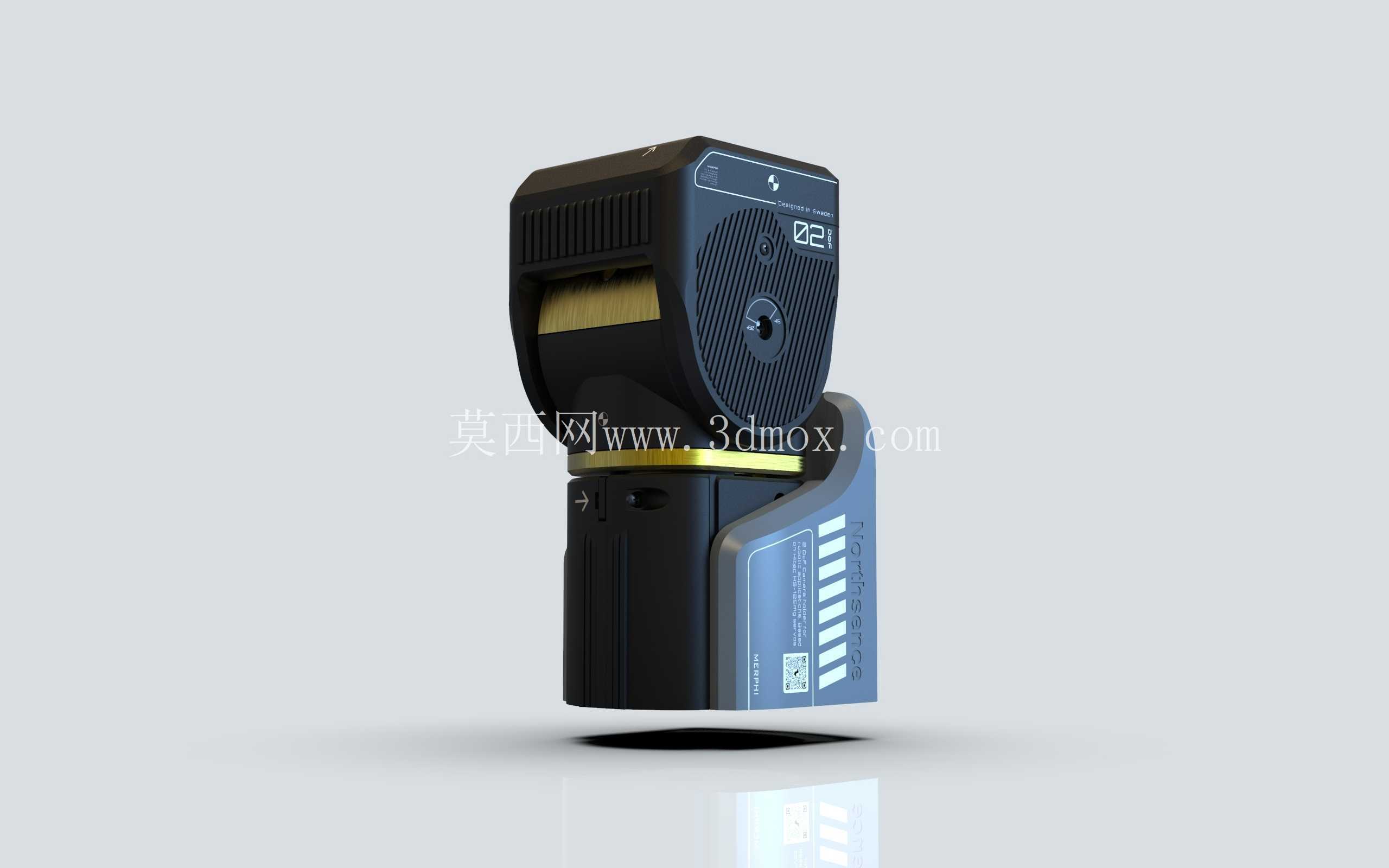

　　这类双伺服驱动的两自由度关节，目前在桌面级机械臂末端、小型监控云台调整、教育类机器人构型搭建、轻量化视觉检测工位的角度调整环节应用十分广泛，区别于单自由度的转动模组，它能在紧凑的安装空间内同时实现两个正交方向的角度调整，不需要额外叠加独立的转动台来凑齐自由度，能大幅缩减末端执行机构的整体体积。从实际功能逻辑来看，两个伺服分别对应偏航与俯仰两个转动维度，偏航方向的转动范围覆盖左右各120度，足够覆盖绝大多数工位的水平方向调整需求，不管是带动摄像头做巡检视角切换，还是带动小型夹爪做工件姿态调整，这个行程都不会出现角度不够需要重新调整安装位的情况；俯仰方向前侧可达60度、后侧可达45度，这个角度设置是经过实际工况验证的，前侧更大的俯仰角度能满足向下观测、向下取放工件的常规需求，后侧45度的余量足够避让安装基座附近的走线与结构件，不会出现转动到极限位置剐蹭线缆或者周边设备的问题。

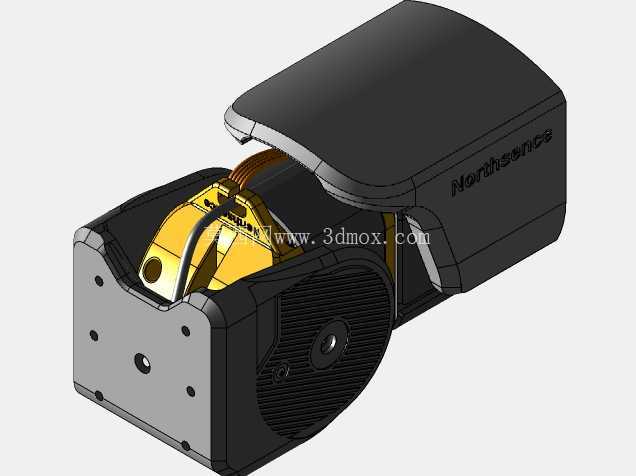

　　设计思路上，整个关节采用一体化集成的结构布局，没有将两个伺服做简单的堆叠拼接，而是将俯仰轴的伺服内嵌在偏航轴的转动支架内部，既保证了两个转动轴的正交精度，又能减少不必要的连接法兰带来的累计误差，外壳的结构做了等距的散热格栅设计，伺服长时间带载运行产生的热量能顺着格栅缝隙快速散出，不会因为密闭空间积热导致伺服丢步或者扭矩衰减。安装边界方面，整个关节的底部预留了标准的安装定位孔位，能直接适配市面上主流的小型机械臂臂杆端面、固定支架的安装孔距，不需要额外做转接板的二次加工，关节的输出端同样预留了通用的安装接口，可以直接连接小型夹爪、摄像头模组、传感器支架这类末端配件，安装时只需要注意预留出俯仰方向后侧的转动避让空间，不需要额外做复杂的结构适配。

　　结构细节上，转动配合的位置都做了限位凸台设计，不需要额外加装外部限位开关就能实现机械硬限位，避免伺服超程转动扯断内部的连接线缆，走线空间全部做了内置处理，所有伺服的连接线都从关节内部的中空通道穿过，外部不会裸露走线，既避免了转动过程中线缆被缠绕剐蹭，也让整个关节的外观更整洁，适合对外观整洁度有要求的展示类、教学类设备使用。实际使用中，这类关节的负载能力完全能满足小型末端配件的搭载需求，不需要额外加装谐波减速器这类大减速比的部件，依靠伺服本身的减速箱扭矩就能带动负载平稳运行，转动过程的阻尼感均匀，不会出现卡顿或者间隙过大的问题，在做连续角度调整的时候能保持稳定的转动速度，不会因为负载偏心出现抖动的情况。

　　对于做小型自动化设备开发、教育机器人搭建的结构工程师来说，这类集成化的两自由度关节能省去自己设计转动支架、选配伺服、调整配合间隙的大量时间，直接安装就能完成两个维度的转动功能，而且所有的配合公差都经过实际打印验证，不需要反复调整打印参数或者修配零件就能直接装配使用，转动的同轴度、间隙控制都能满足常规使用的精度要求。
