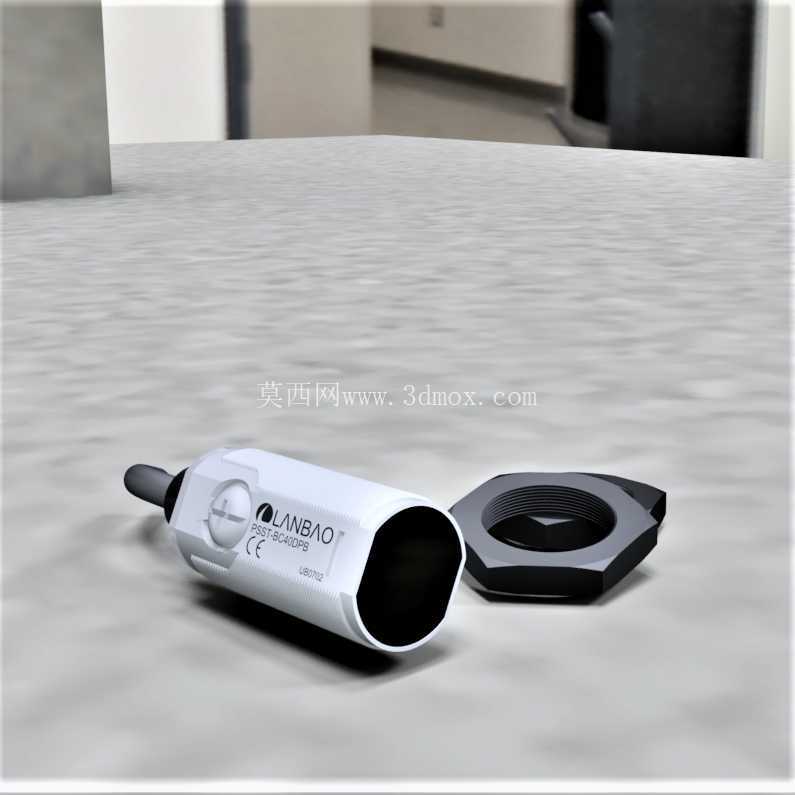

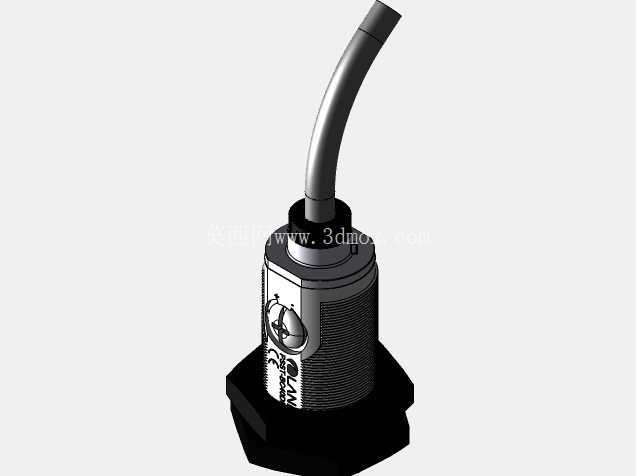

兰宝PSST-BC40DPB光电感应检测元件

　　这款圆柱型光电检测元件，是工业自动化产线里常用的非接触式检测部件，日常在3C电子装配线、包装输送线、物流分拣设备、机床上下料工位上都能见到它的身影，主要用来完成工件到位检测、物料有无判别、位置定位、计数触发这类基础但核心的检测任务，相比接触式的行程开关，它没有机械磨损，响应速度更快，检测距离区间更灵活，适配的被测材质范围也更广，不管是金属工件、塑料壳体、纸质包装还是透明玻璃件，都能通过调整灵敏度参数实现稳定检测。

　　从结构设计来看，这款元件采用M18标准圆柱螺纹外壳，外壳主体为PBT工程塑料材质，表面做了哑光防滑处理，前端的光学镜头区域做了内凹防护设计，能避免日常安装、调试过程中剐蹭刮花光学镜片，尾部出线位置做了应力释放锥度结构，配合耐弯折的PVC护套线缆，能减少设备运行过程中线缆反复弯折导致的线芯断裂问题，配套的六角锁紧螺母自带防滑齿面，安装时不需要额外加装防松垫片，拧紧后就能在设备震动工况下保持位置不偏移，不会因为长期震动导致检测光轴偏移出现误信号。从安装边界来看，标准M18的螺纹外径可以直接适配市面上通用的18mm安装孔位，也可以配合专用的安装支架实现任意角度的姿态调整，本体长度控制在合理区间，就算安装在空间紧凑的设备侧板、工装夹具侧面也不会和周边运动部件产生干涉，检测方向沿本体轴线方向，有效检测距离覆盖40cm区间，在这个距离范围内可以通过尾部的灵敏度调节旋钮调整触发阈值，应对不同反射率的被测物体。

　　设计这款元件的三维模型时，首先要还原外壳的分型线位置，镜头区域的黑色遮光罩和白色壳体的配合间隙要控制在合理公差范围内，不能出现模型穿模的问题，尾部线缆的出线角度要和实物保持一致，配套的锁紧螺母要还原螺纹细节和防滑齿的结构，方便后续做装配模拟的时候直接调用标准件库的对应紧固件完成虚拟装配。在实际设备选型应用中，这类光电元件的光轴校准是安装调试的核心环节，建模时要在镜头中心位置预留基准轴线，方便设计人员在装配环境里直接对齐检测点位置，不需要额外做辅助基准线，外壳上的标识印刷区域要做轻微的凹陷处理，还原实物的激光打标质感，CE标识、品牌型号字样的位置要和实物完全对应，方便做设备外观渲染的时候还原真实的产品细节。

　　从功能特性来说，这款漫反射式光电元件不需要额外搭配反射板，安装布线比对射式、镜面反射式的型号更简便，只需要给元件供电，就能通过输出端直接给PLC或者继电器传递开关量信号，接线方式采用通用的NPN/PNP兼容输出设计，能适配市面上绝大多数工业控制器的IO接口，不需要额外加装信号转换模块。在做三维结构设计的时候，还要考虑元件的安装维护空间，本体两侧要预留足够的扳手操作空间，方便后期维护的时候不用拆解周边的设备部件就能直接拧下螺母更换元件，尾部线缆的弯曲半径要符合工业线缆的最小弯曲要求，在模型里体现出线位置的最小折弯边界，避免布线的时候线缆弯折过度影响使用寿命。这类光电检测元件作为自动化设备的感知末梢，建模精度直接影响后续设备虚拟调试的准确性，比如在做输送线的工件到位检测模拟时，准确的模型尺寸能帮设计人员提前预判检测位置是否会和工件产生干涉，检测光轴是否能准确对准被测工件的检测面，提前规避现场安装时才发现的位置偏差问题，减少现场调试的整改工作量。
