可旋转式工业砂带磨削打磨设备

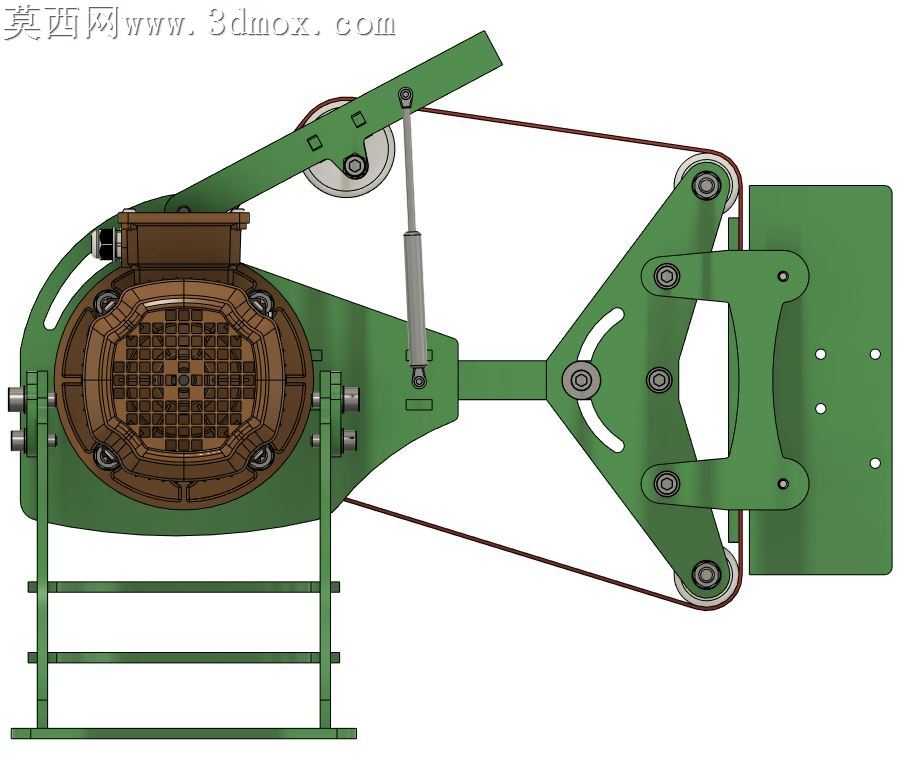

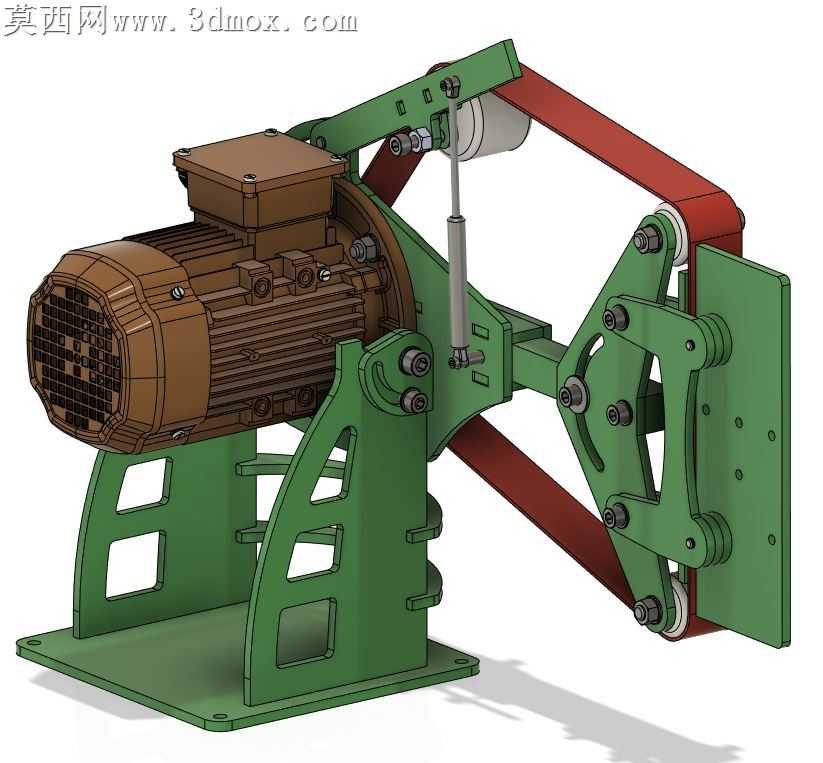

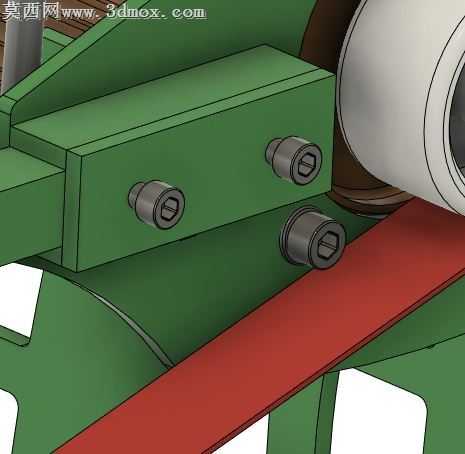

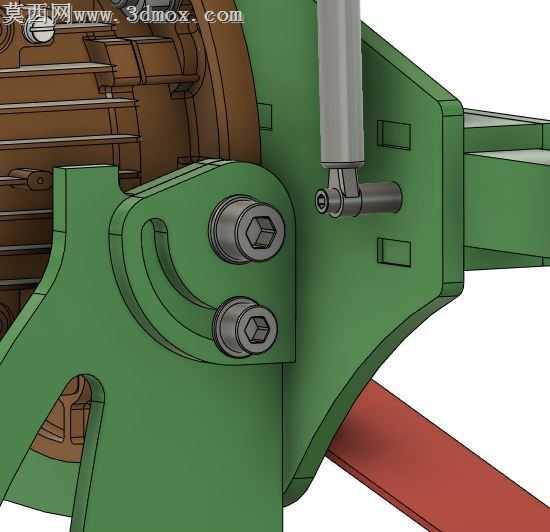

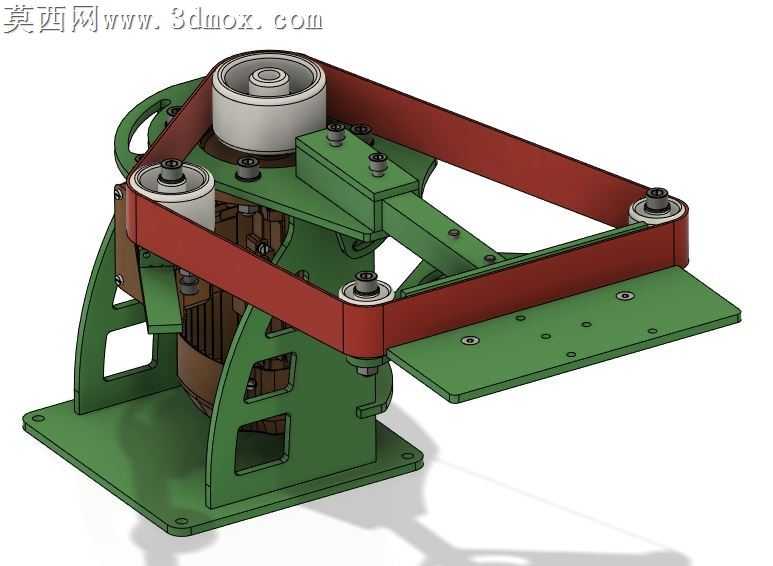

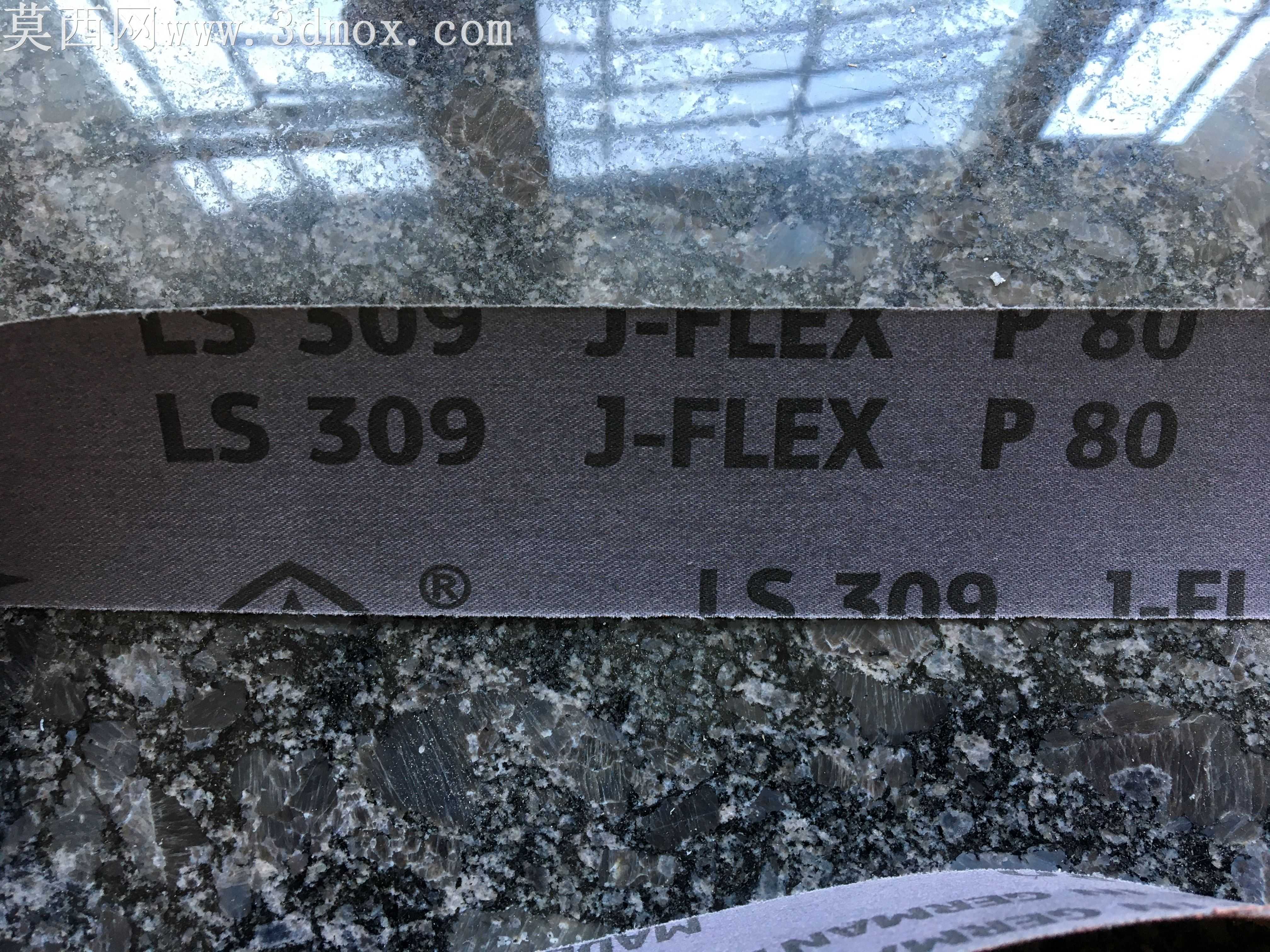

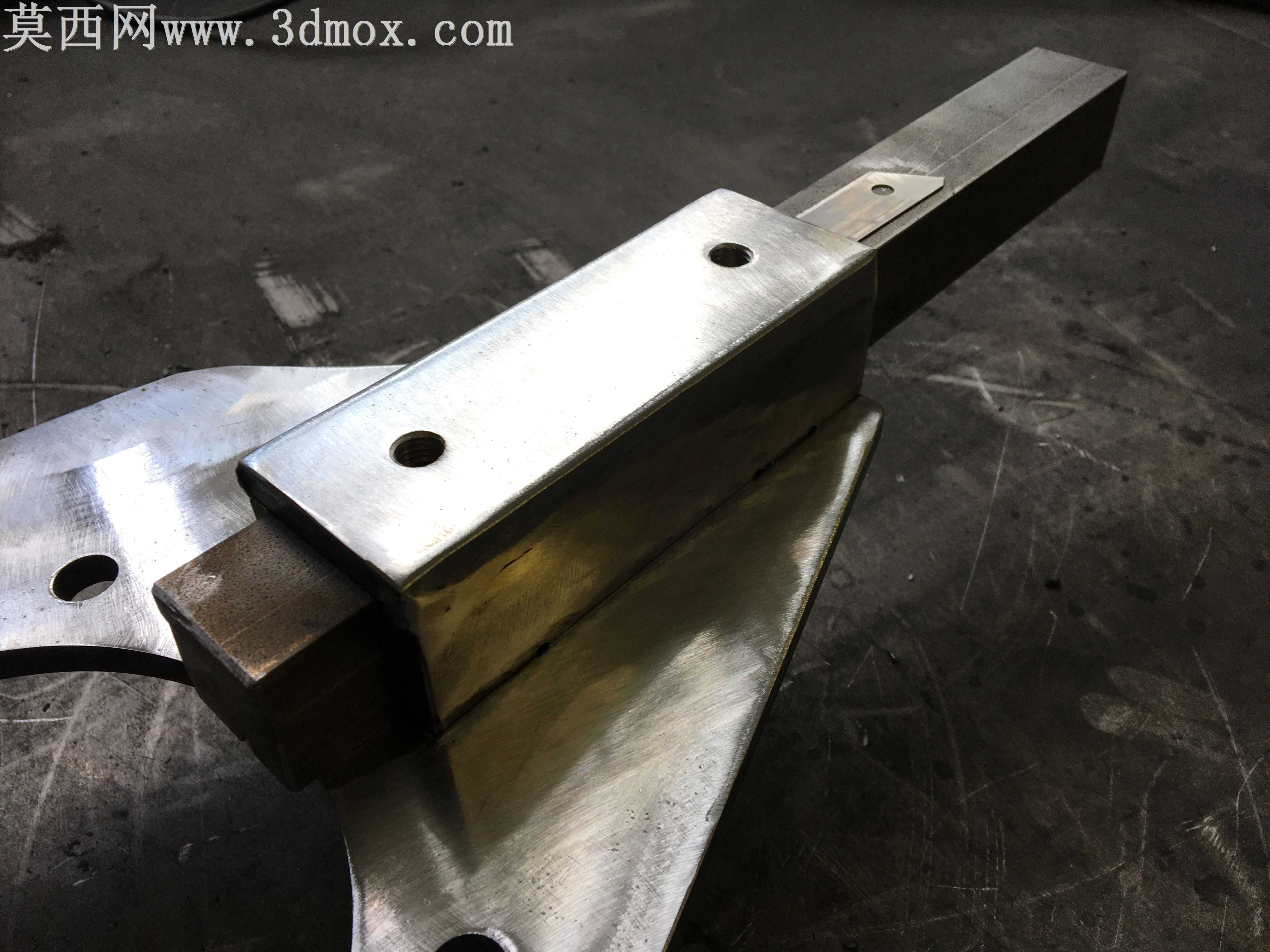

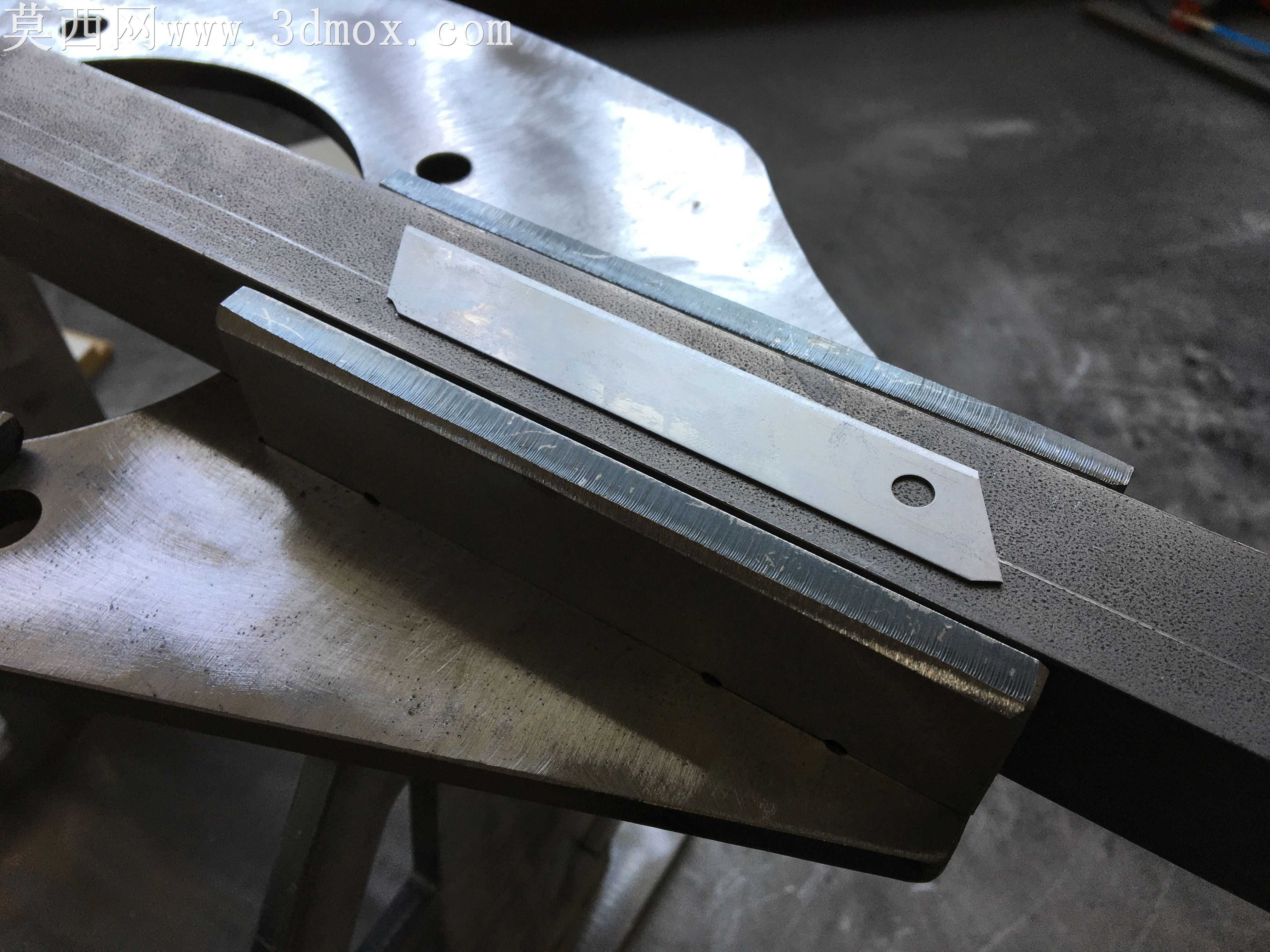

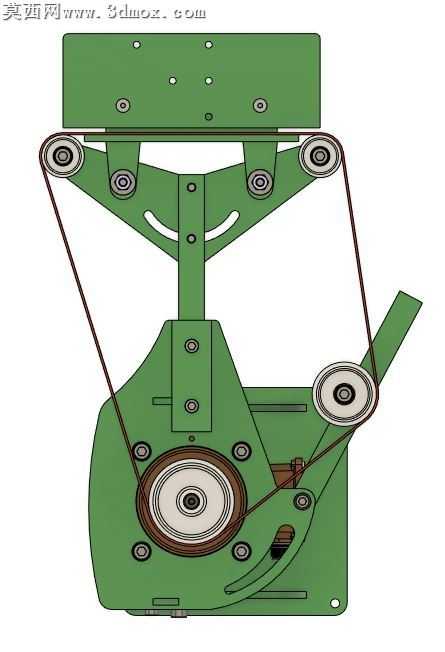

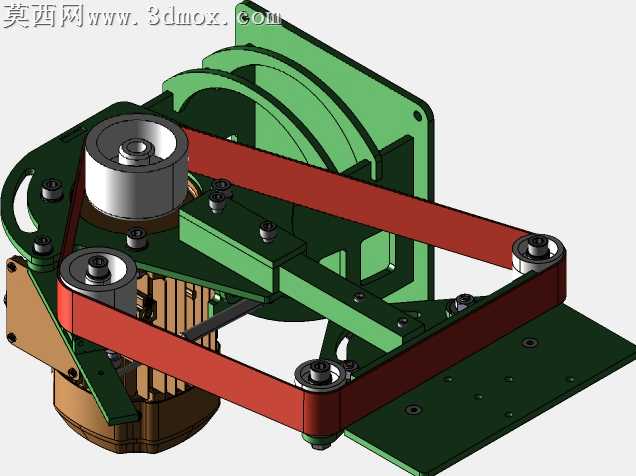

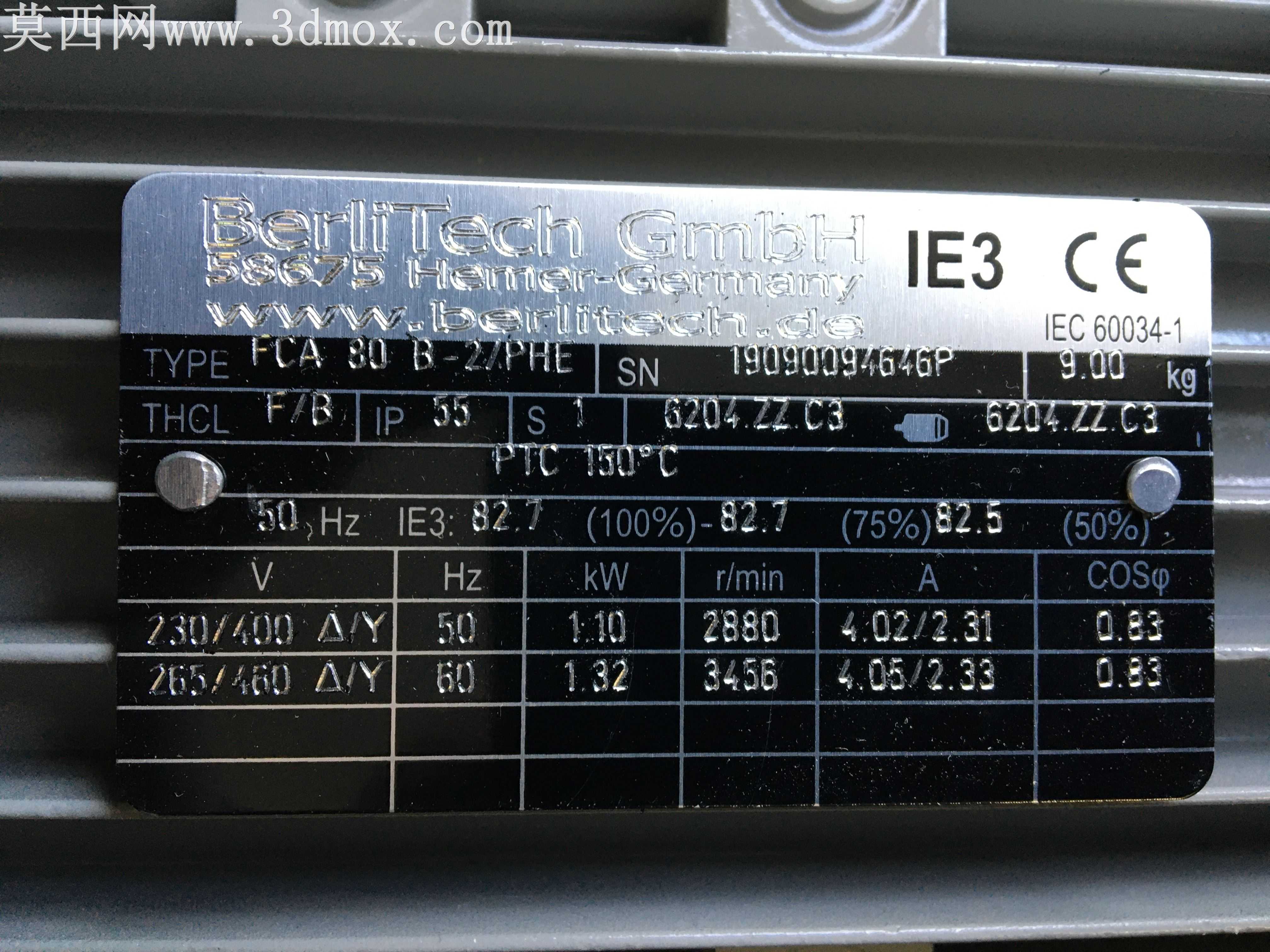

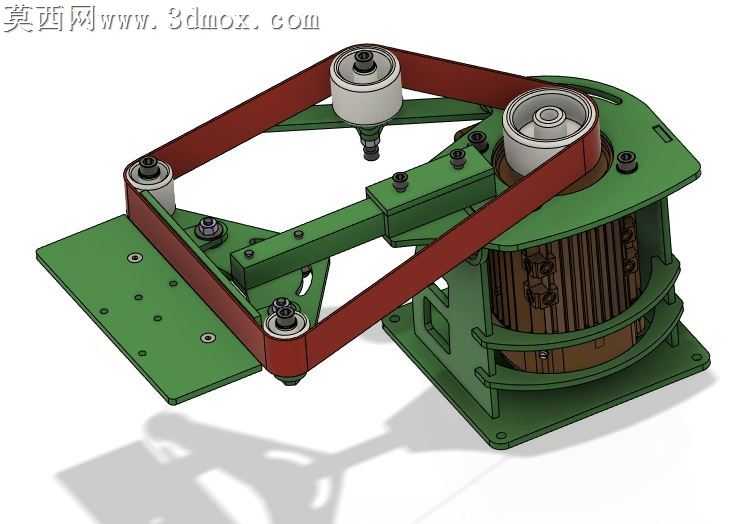

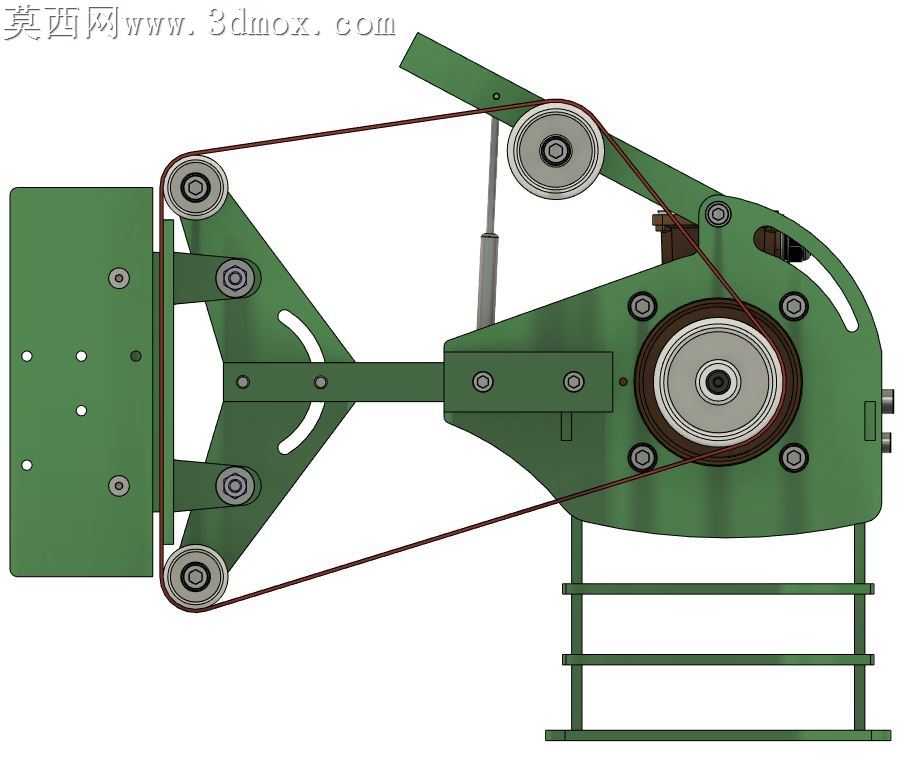

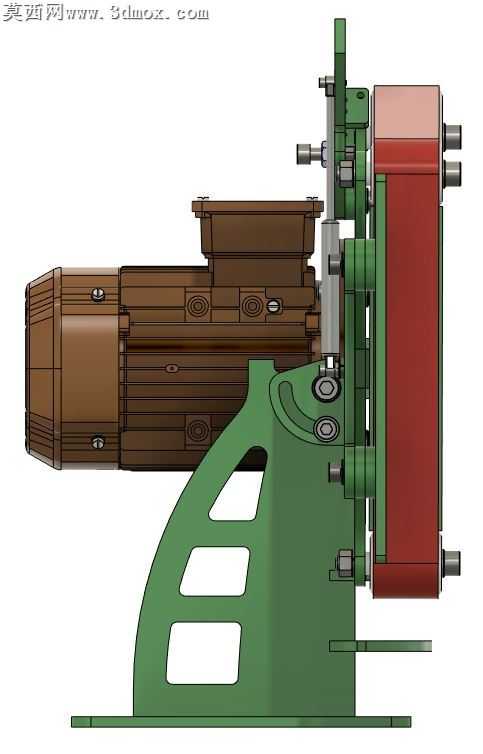

本作品为可旋转式砂带磨床三维建模作品，建模过程中严格遵循机械加工设备的设计规范，对设备各组成部分进行了1:1比例的参数化建模，完整还原了设备的真实结构与装配关系。模型整体采用实体建模方式构建，对驱动电机、机架主体、张紧机构、接触轮组、砂带传动结构等核心部件均做了精细化的结构还原，未省略关键的装配细节与连接结构。材质渲染阶段，针对不同部件的实际材质属性做了区分设置：驱动电机部分采用铸铁材质的哑光棕褐色金属质感，还原电机外壳的铸造纹理与表面质感；机架主体采用工业设备常用的绿色喷塑钢材材质，设置了合适的粗糙度与金属度参数，还原钢板焊接机架的厚重坚固质感；传动砂带采用红棕色橡胶复合材质，模拟砂带表面的磨砂纹理与柔性材质特性；气缸张紧部件、紧固螺栓等标准件采用镀锌钢材的亮银色金属质感，区分不同金属部件的表面处理差异。结构设计上，机架采用8mm厚ST37钢板焊接成型，通过镂空减重结构在保证机架刚性的同时降低整体重量，底部设置平整安装底板用于设备固定；驱动轮直径设置为100mm，前端接触轮直径50mm，履带张紧轮直径75mm，适配尺寸为50x1500mm的环形砂带，整体设备成型尺寸为长度680mm、宽度335mm、高度545mm，配套1.5千瓦功率驱动电机即可满足常规打磨作业需求。设计过程中重点考量了砂带张紧结构的合理性，设置了气动张紧杆结构实现砂带的自动张紧与压力调节，旋转式接触臂结构可调整打磨接触角度，适配不同外形工件的磨削、去毛刺、抛光等加工作业需求，各铰接转动部位均设置了对应的销轴与紧固螺栓结构，保证结构运动逻辑与真实设备完全一致，所有部件的装配间隙、连接位置均经过合理性校验，不存在结构干涉问题，可直接用于设备结构展示、加工参考、装配模拟等场景。
