小型立式砂带磨床结构设计

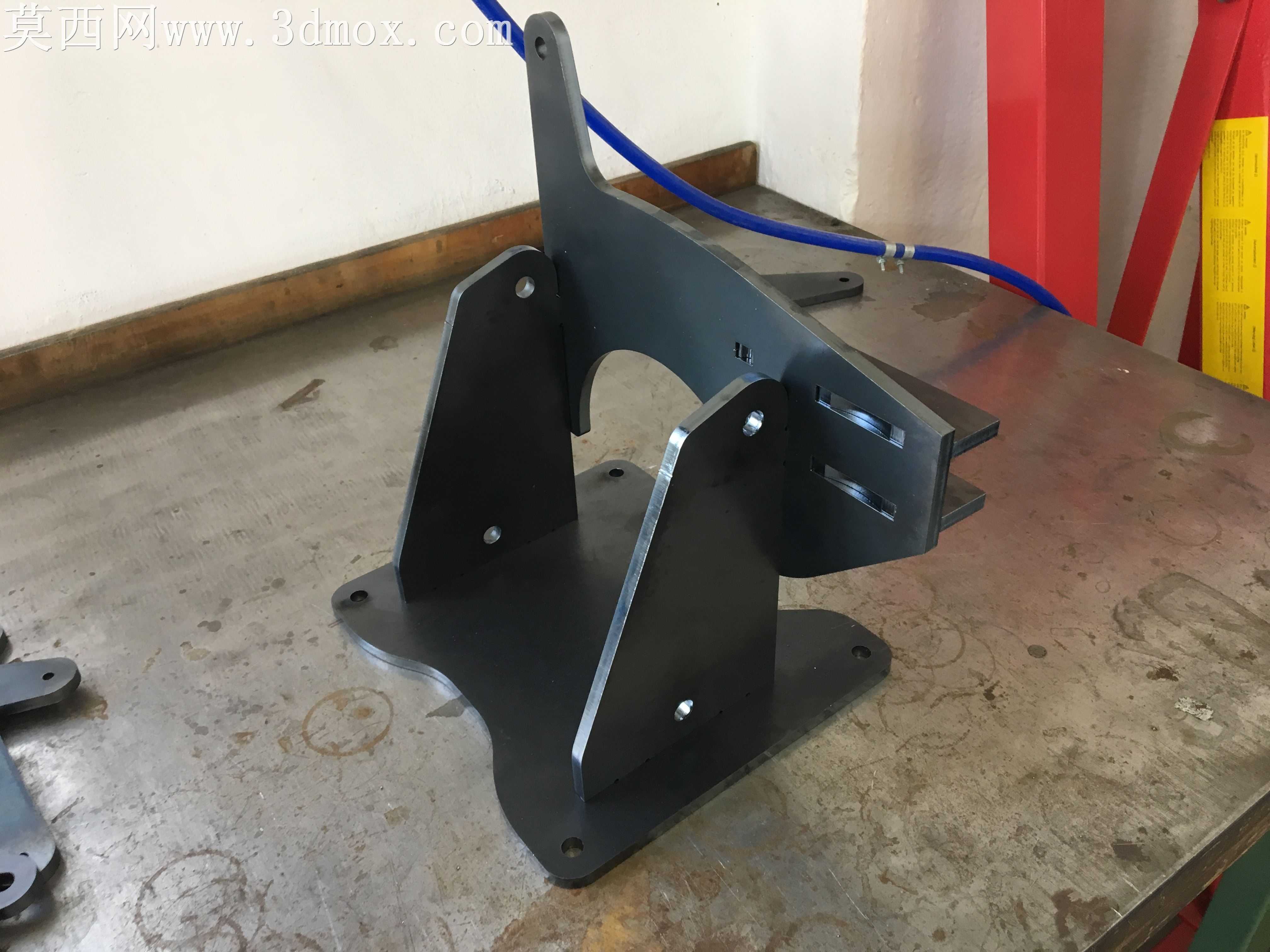

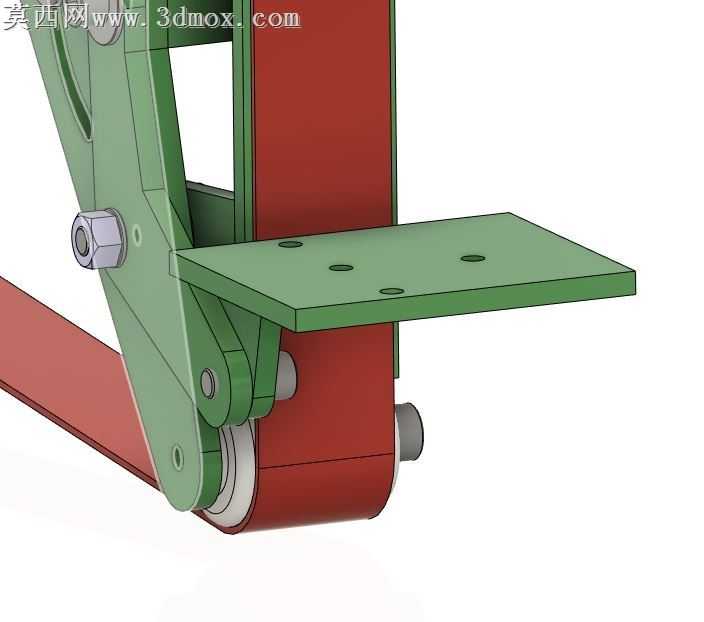

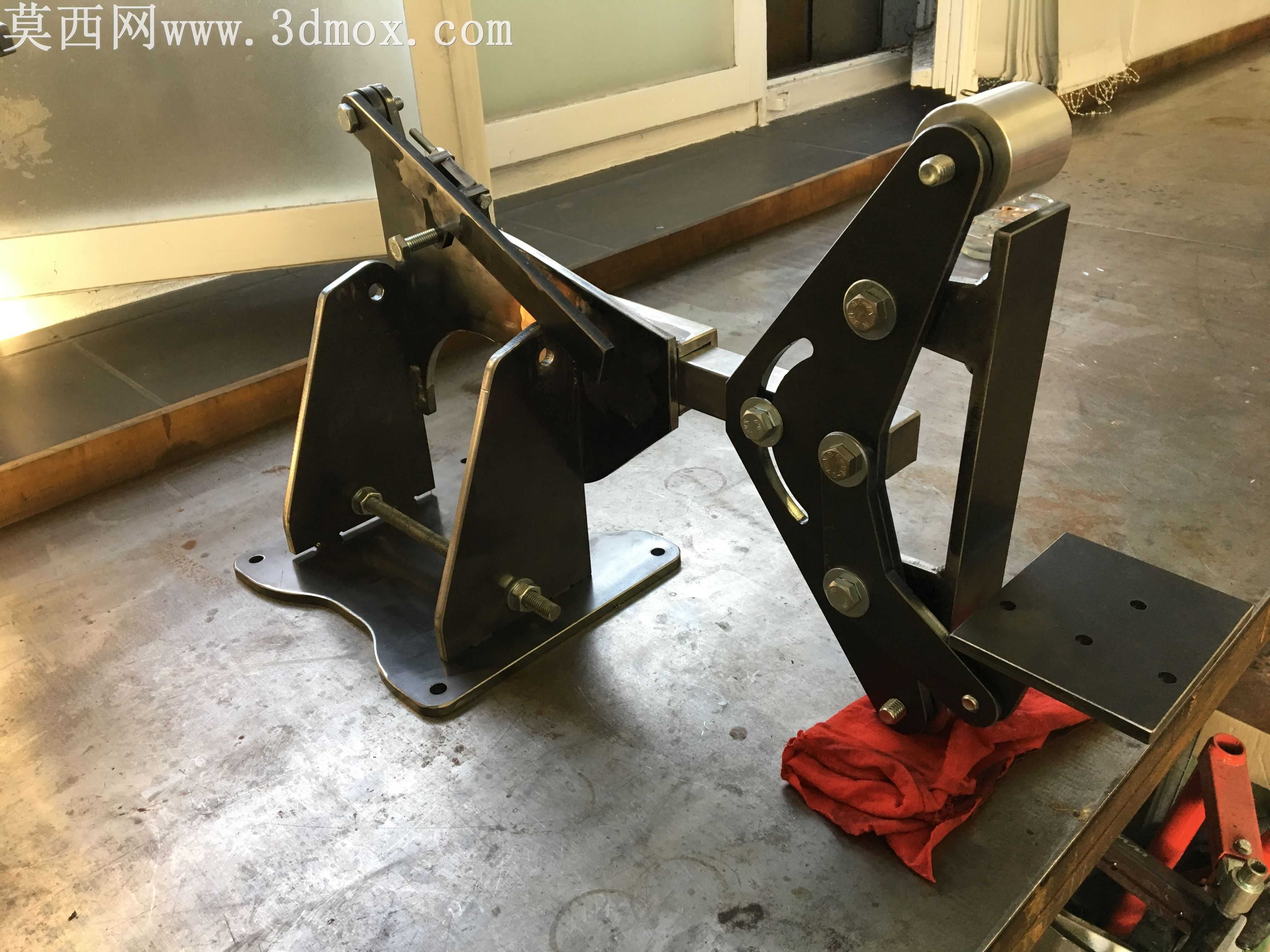

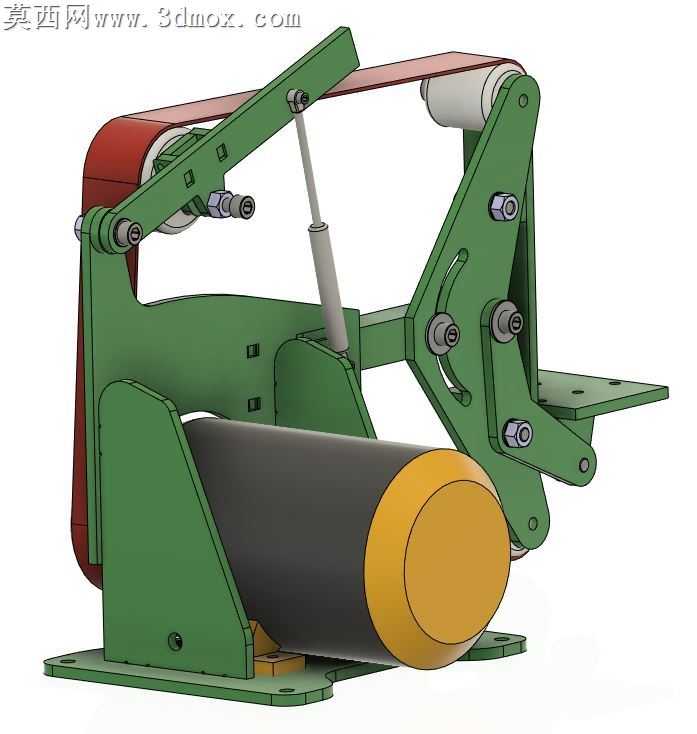

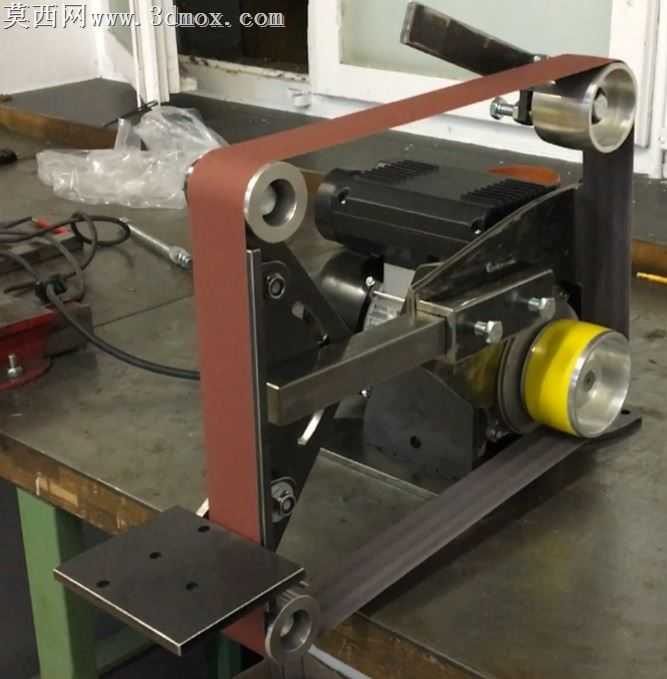

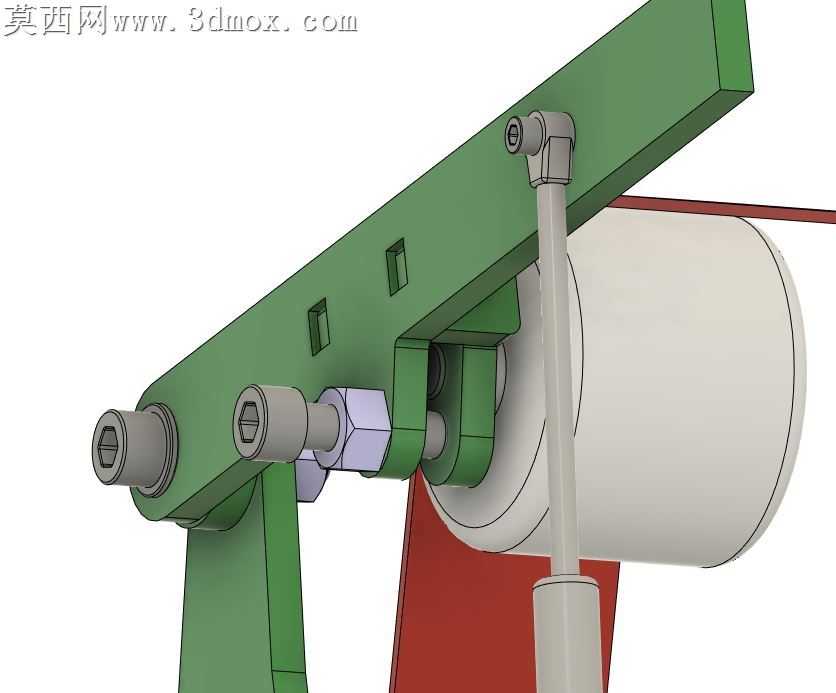

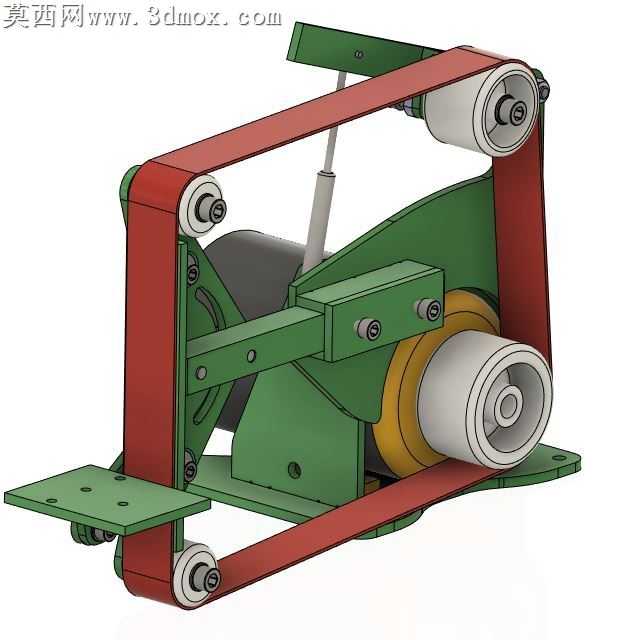

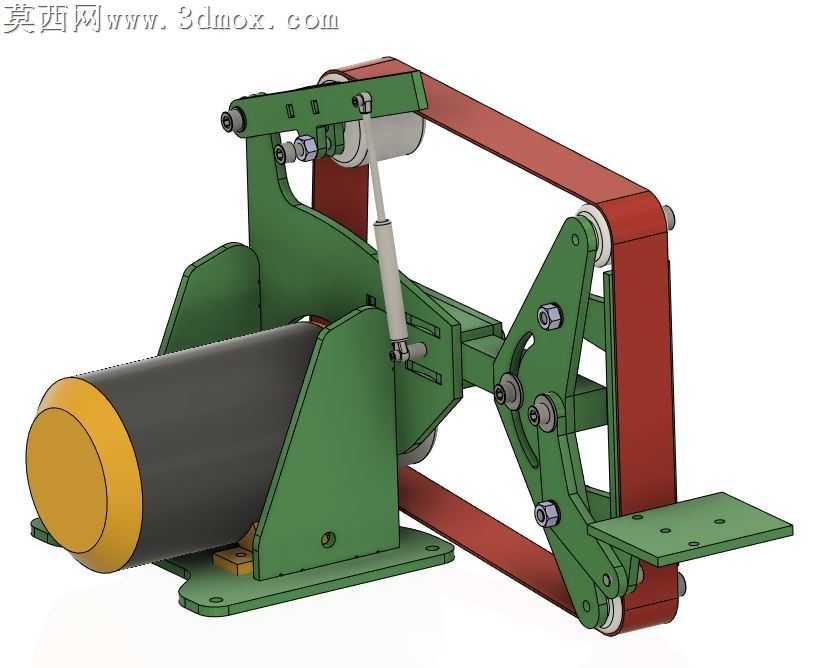

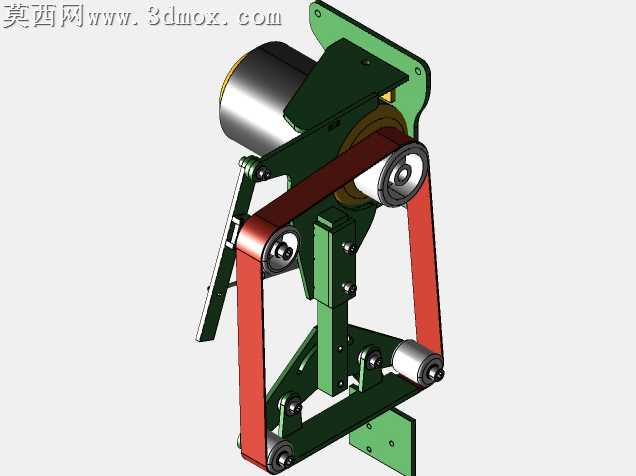

本作品为小型立式砂带磨床的三维建模设计，整体采用8mm钢板作为主体机架的加工材质，在三维建模过程中严格遵循机械加工设备的结构强度设计准则，对每一处连接点位、铰接结构都做了精准的尺寸约束与装配校验。建模阶段先完成核心动力部件的定位布局，将驱动电机作为整机的动力核心固定在机架左侧的安装位上，电机输出轴直接连接驱动轮，省去多余的传动结构来提升动力传递效率，驱动轮直径设定为100mm，轮面做防滑纹理设计以保证砂带运转时不打滑。随后完成张紧与调节机构的建模，机架中部设置了可调节的张紧臂结构，通过铰接螺栓连接多组连杆构件，搭配气弹簧辅助张紧结构，能够快速实现砂带的松紧调节与更换，同时在磨削作业过程中提供稳定的张紧力，避免砂带跑偏或松弛脱落。前端接触轮直径设定为50mm，叶轮直径设定为75mm，接触轮位置设置了可调节角度的工件托板，托板上预留多组安装孔位，可根据不同的磨削需求调整托板的倾斜角度与前后位置，适配不同形状工件的打磨、去毛刺、开刃等加工需求。整机三维尺寸严格控制为长度630mm、宽度350mm、高度420mm，适配周长1500mm、宽度50mm的标准工业砂带，动力适配1.5千瓦功率的常规驱动电机即可满足日常五金加工的磨削需求。材质渲染阶段，主体机架采用哑光墨绿色金属漆材质模拟钢板喷涂后的真实质感，驱动电机外壳做深灰色磨砂金属质感处理，砂带采用红棕色复合磨料材质表现，铰接螺栓、调节旋钮等标准件做镀锌亮银色金属质感，气弹簧活塞杆做抛光金属质感、缸筒做哑光银灰质感，工件托板采用与机架一致的墨绿色喷涂材质，所有部件的装配间隙都做了真实还原，没有出现结构干涉、穿模等建模问题。设计思路上主打坚固耐用、结构简单易维护的家用或小型工坊使用场景，没有设计复杂的数控进给结构，全部采用手动调节的机械结构，降低制造成本与后期维护难度，机架底部预留四个安装固定孔位，可将整机固定在工作台面上使用，减少磨削作业时的震动，提升加工稳定性。
