手动杠杆式DIY小型台式钻床结构设计

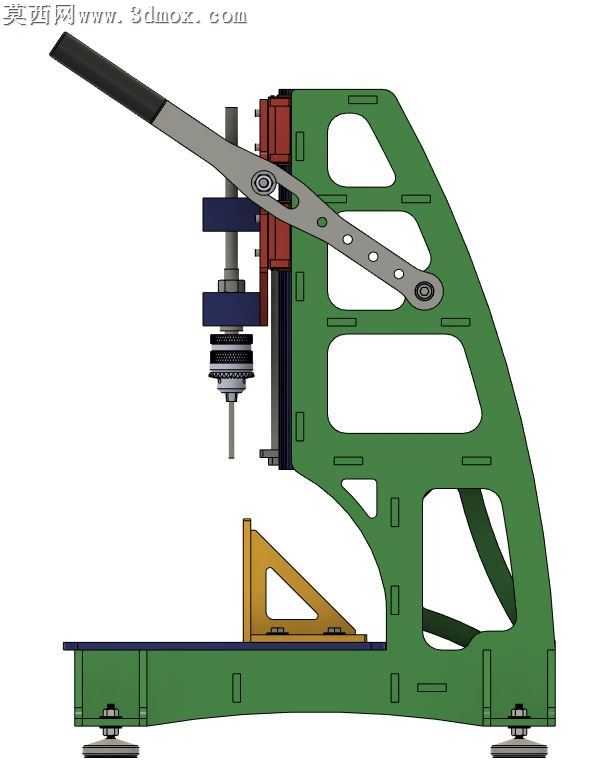

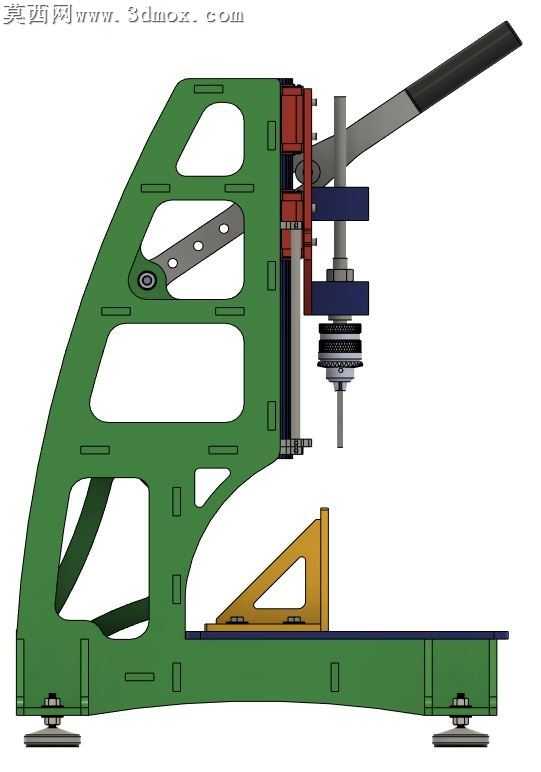

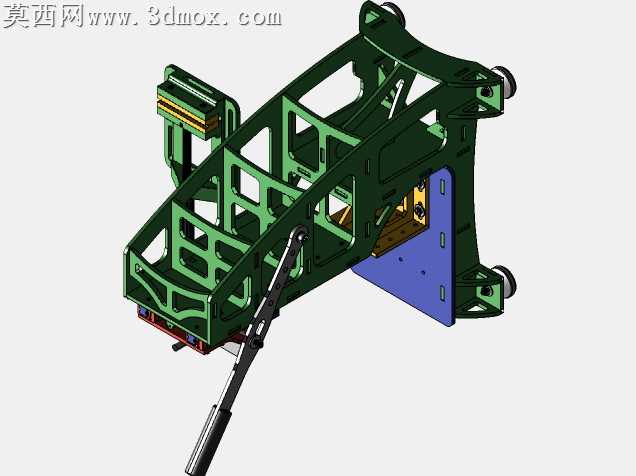

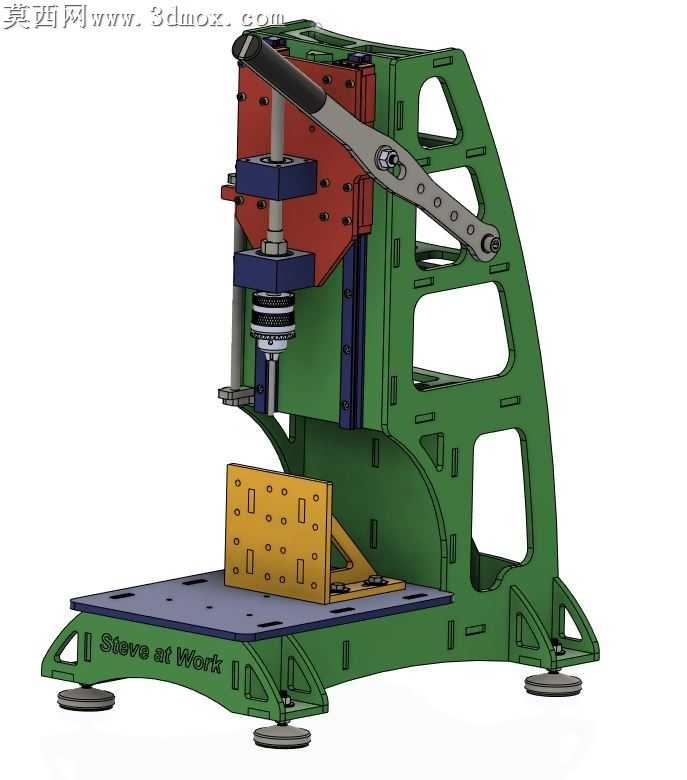

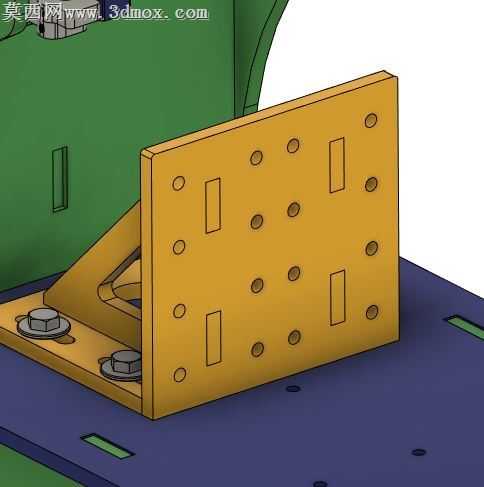

本作品为手动杠杆进给式DIY小型台式钻床的三维设计方案，整体采用三维参数化建模方式完成全零件建模与虚拟装配，建模过程中对各运动部件进行了干涉检查与运动仿真验证，确保手动操作时的行程合理性与结构无卡滞。模型在渲染阶段针对不同部件赋予了差异化的材质属性：立式主支撑机架采用8mm厚钢板切割焊接成型，建模时还原了钢板折弯、减重孔开设、加强筋布置的细节，渲染时赋予哑光绿色工业漆材质，还原钣金焊接机架的厚重质感；手动操作的杠杆手柄采用金属包胶的材质表现，手柄握持区赋予黑色防滑橡胶材质，金属连杆部分赋予镀铬金属材质，还原手动操作件的防滑与耐磨特性；主轴进给滑台部分采用红蓝撞色的工业涂装材质，区分固定座与滑动座的结构边界，主轴夹头部分赋予亮面金属材质，还原钻夹头的精密加工质感；底部工作台采用磨砂金属平台搭配带定位孔的工件靠板，靠板赋予阳极氧化金色金属材质，清晰展示工件装夹定位的结构设计；底部可调支撑脚赋予橡胶垫与金属调节螺杆的组合材质，还原设备调平的功能细节。结构设计上采用单立柱侧置的C型开式布局，杠杆机构通过铰接点与主轴滑台连接，通过杠杆比放大手动下压力，降低钻孔操作的施力强度，主轴部分集成了导向套与复位弹簧结构，松开手柄后主轴可自动回位，提升手动操作的便捷性；机架上开设的多组方形减重孔在保证机架刚性的前提下降低了整体重量，底部工作台预留了多组T型槽安装位与靠板固定位，可适配不同尺寸工件的装夹需求，底部三个可调脚杯可适应不平整的安装台面，保证设备放置的稳定性。设计思路围绕DIY自制的可行性展开，所有结构件均采用常见钢板切割、标准件装配的工艺方案，无需复杂的精密加工设备即可完成制作，同时兼顾了小型钻床的钻孔精度与操作便利性，适合个人手工制作用于小型零件的钻孔加工场景，建模过程中对所有标准件如铰接销、紧固件、弹簧、钻夹头等均按照国标参数进行建模，保证装配时的尺寸匹配度，渲染时采用柔和的工业展示光源，清晰呈现各部件的结构层次与装配关系，直观展示该DIY钻床的整体结构与功能特点。
