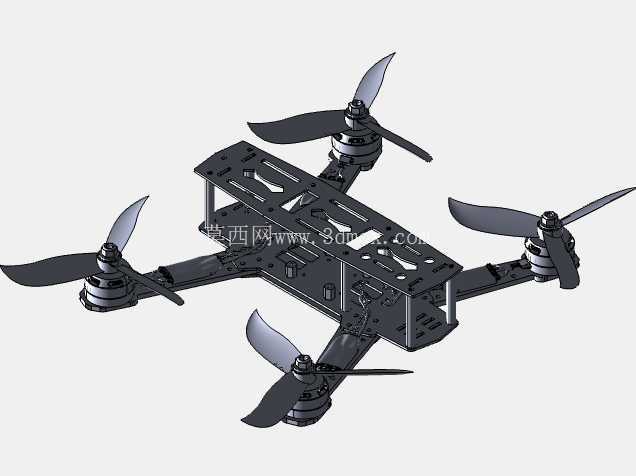

QAV250穿越机机架结构三维设计

这套QAV250穿越机的机架结构设计，完全围绕FPV竞速飞行、近距特技穿越的实际使用场景展开，没有多余的装饰性结构，所有的开孔、支撑、安装位都经过实际飞行场景的验证。首先说实际用途，这类250轴距的四轴机架是穿越机领域的经典规格，主要适配户外竞速、林间穿越、特技花飞的使用需求，既可以搭载轻量化的FPV图传、摄像头组件完成第一视角飞行，也可以挂载小型运动相机完成航拍素材采集，机架本身的抗冲击冗余设计，能够应对飞行过程中擦碰树枝、轻微坠机的受力场景，不会因为单次小碰撞就出现结构断裂。

从设计思路来看，整个机架采用上下分层的板件叠加结构，核心的机身主体使用镂空减重设计，在保证结构刚性的前提下尽可能削减不必要的材料重量，毕竟对于多旋翼飞行器来说，每减少一克的自重，就能换来更灵活的操控响应和更长的续航时间。机臂部分采用一体化延伸的结构设计，和中心底板直接连为一体，没有额外的机臂拼接接缝，避免了飞行过程中机臂连接位的振动松动问题，四个机臂的末端预留了标准的无刷电机安装孔位，孔位间距适配主流22系列、23系列穿越机电机的安装尺寸，不需要额外打孔改装就能直接完成动力组件的装配。

安装边界方面，这套机架的轴距严格控制在250mm，也就是对角两个电机轴的中心距离为250mm，这个尺寸既能够适配5寸规格的螺旋桨，保证足够的动力效率，又不会因为机架尺寸过大影响狭小空间的穿越灵活性。中心板的上下层之间预留了足够的堆叠空间，可以依次叠放电调分线板、飞控板、图传发射机、接收机等电子组件，层间的支撑柱采用标准的M3螺柱安装规格，用户可以根据自己搭载的电子件厚度调整支撑柱长度，适配不同的配置方案。机架前端预留了FPV摄像头的安装调节位，可以调整摄像头的俯仰角度，适配不同飞行速度下的视角需求，尾部预留了电池绑带的穿槽，能够固定3S、4S规格的航模锂电池，绑带槽的边缘做了圆角处理，避免飞行过程中振动磨断绑带。

功能特性上，整个机架的结构设计充分考虑了飞行过程中的振动抑制需求，电机安装位的下方预留了减震胶圈的安装槽，可以通过减震胶圈过滤电机转动带来的高频振动，避免振动传递到飞控和摄像头组件，影响飞行稳定性和图传画面清晰度。机架的底板上预留了多个走线槽位，电调的信号线、电源线可以顺着走线槽排布，不会出现线材外露被螺旋桨打到的问题，同时规整的走线也能降低机身的风阻，提升飞行的流畅度。所有的安装孔位都做了公差适配，常规的标准五金件都可以顺利装配，不需要二次修锉，机臂的末端做了轻微的上翘设计，既可以提升飞行时的姿态响应速度，也能在坠机时先接触地面，吸收一部分冲击力，保护中心位置的昂贵电子组件。

在实际的结构验证中，这种板架式的结构相比一体注塑的机架拥有更好的维修便利性，一旦某个机臂出现断裂损坏，只需要更换对应的板件就可以完成修复，不需要整体更换整个机架，能够降低使用者的维护成本。机架的上层板同样做了对应的镂空设计，既可以减轻重量，也能给电子组件提供更好的散热条件，避免长时间飞行时电调、飞控积热导致的工作异常。整个结构的重心设计严格落在机架的几何中心位置，装配完成后不需要额外调整配重就能获得均衡的飞行手感，四个机臂的长度、安装角度完全对称，保证每个电机输出的动力不会出现偏置，减少飞控的姿态修正负担，提升飞行的稳定性。
