无人机足球球形防护笼架结构设计

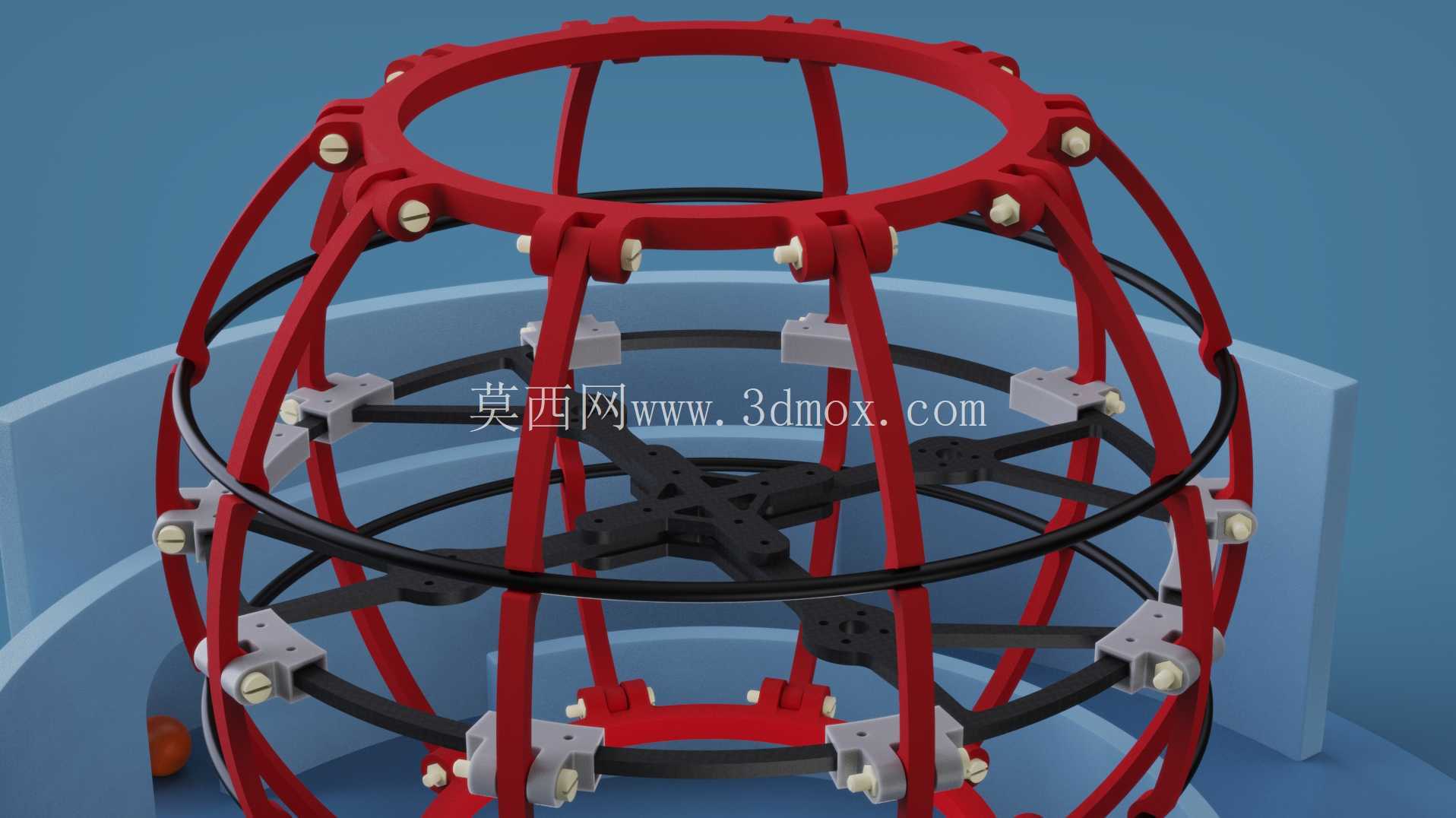

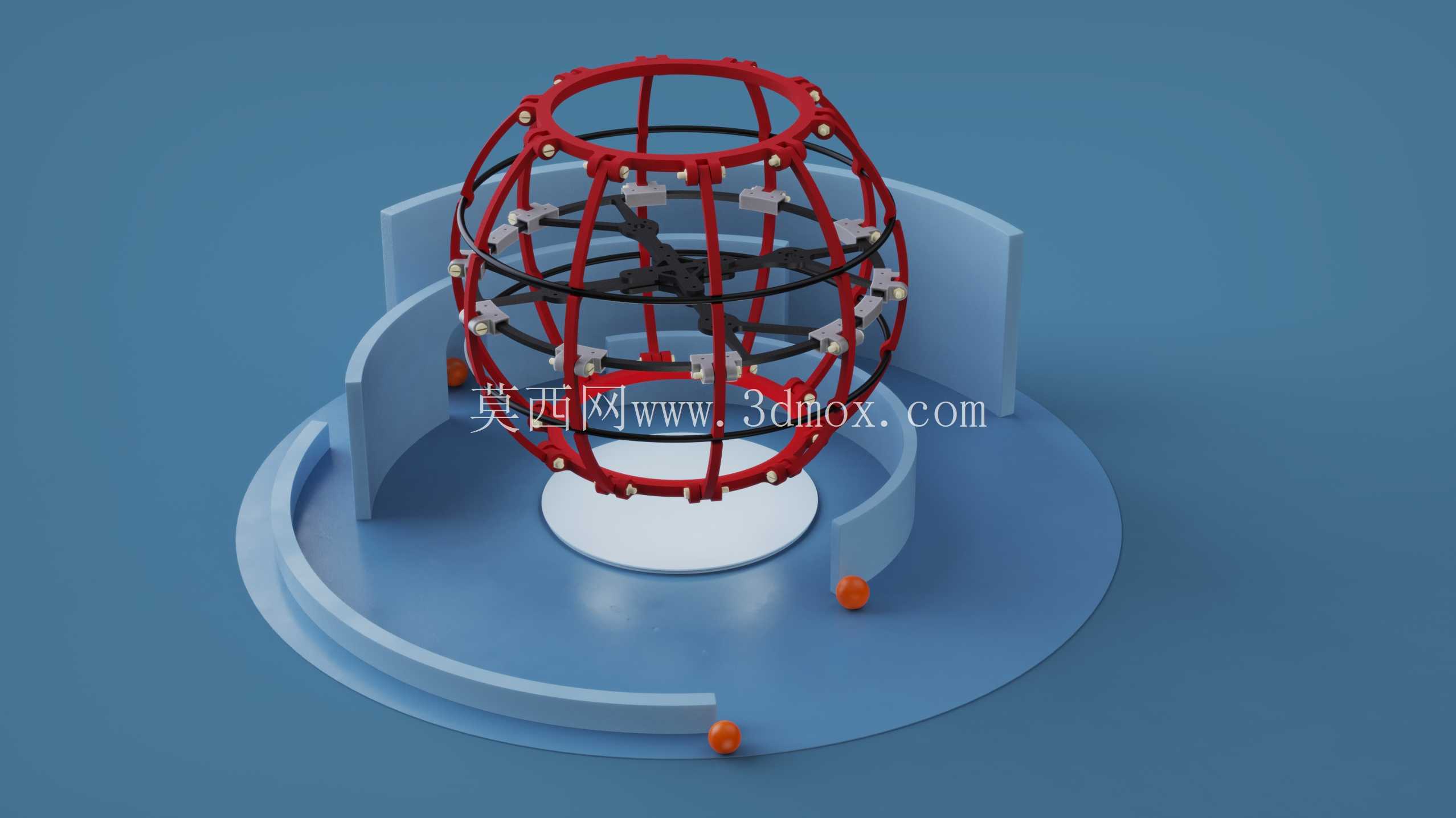

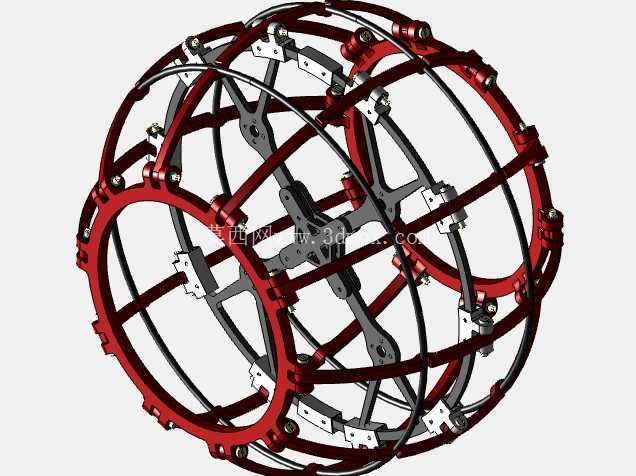

　　这套球形防护笼架是专为无人机足球竞技场景开发的外围防护结构，核心作用是在多机近距离对抗、高速碰撞的竞技过程中，为内置的飞行核心单元提供全方位的防撞缓冲，避免桨叶、机架、飞控模块直接受冲击损坏，同时保证碰撞后飞行器姿态不会出现不可逆的偏转，快速恢复稳定飞行状态。从结构设计逻辑来看，整体采用经纬交错的球形笼式布局，纵向支撑筋沿球体经线方向均匀分布，横向环筋沿纬线方向分层排布，所有筋条交汇节点都设置了独立的连接固定座，固定座预留了与内部飞行机架的安装孔位，安装时可直接通过螺栓将防护笼与飞行核心的机架主梁锁紧，无需额外设计转接支架，大幅降低装配复杂度。

　　筋条截面采用等强度设计，靠近节点连接位置的截面厚度略大于筋条中段，既保证节点位置的连接刚度，又能让筋条中段在受到碰撞冲击时产生可控的弹性形变，吸收碰撞动能，避免冲击力直接传递到内部飞控与动力系统。整体球形轮廓的尺寸边界严格匹配无人机足球赛事的通用规格要求，球体最大外径控制在赛事允许的参赛设备尺寸阈值内，不会出现超规无法参赛的问题，笼架内部预留的安装空间可兼容常规四轴飞行平台的布局，桨叶尖端到笼架内壁的安全间隙经过反复校核，即使在最大油门飞行状态下，桨叶形变也不会触碰到笼架内壁，避免出现射桨、卡桨的故障。

　　笼架底部预留了三个均匀分布的落地支撑点，支撑点位置略低于球体最低处的环筋，飞行器降落时三个支撑点先接触地面，分散落地冲击力，避免环筋直接与地面摩擦造成磨损，同时三点支撑的布局能适应不平整的起降场地，降落时不会出现侧翻。横向环筋的分层间距经过优化，既不会因为间距过大导致防护间隙超标，让其他无人机的桨叶或结构件伸入笼内造成损坏，也不会因为间距过小导致整体重量超标，影响飞行器的续航与机动性能。所有连接固定座的孔位都采用同轴度公差控制，装配时不需要反复调整筋条位置就能保证整体球形的圆度误差控制在合理范围内，不会因为笼架外形失圆导致飞行时气动阻力不均，影响飞行器的操控手感。

　　笼架顶部预留了电池更换的操作缺口，不需要拆解整个笼架就能完成电池的插拔更换，适配赛事中快速换电继续参赛的需求，缺口边缘做了圆弧过渡处理，不会在换电操作时划伤操作人员或损坏电池外皮。纵向筋条与横向环筋的连接位置没有突出的棱角，所有外露边缘都做了圆角处理，碰撞时不会对其他参赛无人机的防护结构造成勾挂，也不会划伤赛场的防护围网。从实际竞技场景的使用需求出发，这套笼架的结构重量经过多轮拓扑优化，在保证抗冲击强度满足连续碰撞要求的前提下，尽可能削减非受力位置的材料厚度，降低整体自重对飞行器推重比的影响，让飞行器在对抗中能保持足够的机动灵活性，完成急停、变向、冲撞等竞技动作。笼架的安装接口采用通用化设计，可适配市面上多数用于无人机足球赛事的小四轴飞行平台，不需要针对特定机型做定制化修改，降低参赛队伍的设备改造成本。结构受力路径经过反复验证，当笼架任意位置受到外部碰撞时，冲击力会沿相邻的纵横筋条快速分散到多个连接节点，再传递到内部机架的主梁结构上，避免单点受力过大造成筋条断裂，即使单根筋条出现局部损坏，也能快速更换对应段的筋条，不需要整体更换整个防护笼，降低赛事过程中的设备维护成本。
