无人机DroneCAN激光测距仪适配电路板

　　在无人机低空作业、室内定高、避障导航以及精准降落的场景中，激光测距模块的接入稳定性直接决定了飞控系统的感知精度，传统LW20/C测距模块多采用原生串口或直连输出模式，在多节点机载设备组网时容易出现总线占用、数据帧冲突、供电走线冗余的问题，这款适配板的设计核心就是解决这类机载外设的接入痛点，让测距模块能够无缝接入DroneCAN机载总线网络，减少飞控端的接口占用与布线复杂度。

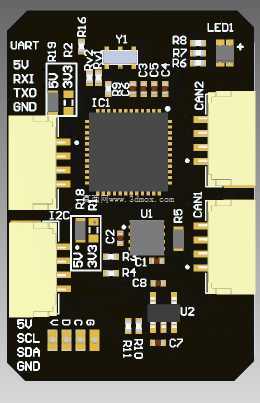

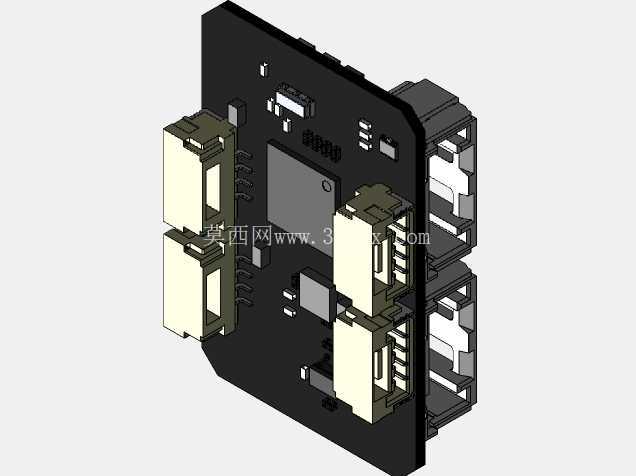

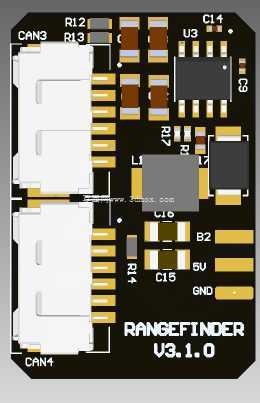

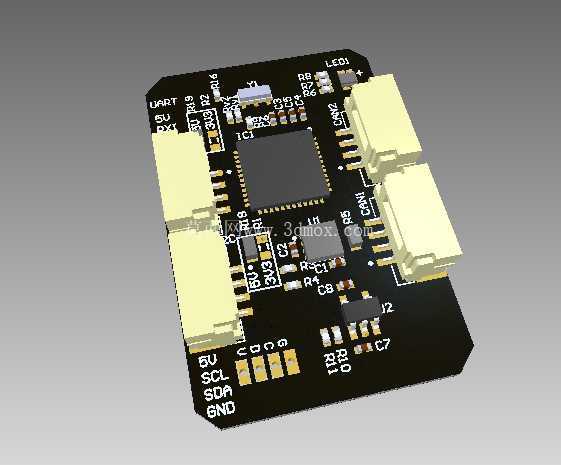

　　从板载布局来看，设计阶段优先考虑了无人机机载场景的抗振与空间约束，PCB采用紧凑的矩形布局，板边预留的三个卧式连接座分别对应DroneCAN总线输入、输出以及测距模块的直连接口，所有接插件均采用带锁止结构的卧式贴片座，避免无人机飞行过程中振动导致的接插件松脱，板底预留的四个镀金焊盘对应5V供电、SCL、SDA、GND信号，可直接通过I2C总线与LW20/C测距模块的引脚一一对应，无需额外飞线转接。

　　板载核心主控单元负责完成I2C总线数据的实时采集，将测距模块输出的原始距离数据按照DroneCAN协议标准进行帧格式封装，以米为单位通过CAN总线向飞控系统发布标准化的距离话题，同时支持总线级联功能，适配板上预留的CAN输出接口可直接串接其他DroneCAN外设，比如GPS模块、空速计、电调等设备，无需额外增加CAN集线器，大幅简化机载设备的拓扑结构。供电设计上采用板载宽压5V稳压电路，可直接从DroneCAN总线取电，无需为测距模块单独布设供电线路，板上的滤波电容均布置在主控芯片与电源输入引脚的就近位置，可有效滤除无人机动力系统工作时产生的电源纹波干扰，避免测距数据出现跳变或者丢帧的问题。

　　安装边界方面，整板厚度控制在2mm以内，不含接插件的板体净尺寸适配主流的无人机机载外设安装孔位，可直接通过3M双面胶或者尼龙螺柱固定在飞控安装架的空余位置，三个卧式接插件的出线方向均平行于板边，布线时可顺着机臂方向走线，不会突出于机臂的安装轮廓，避免影响无人机的气动外形。在功能逻辑上，适配板全程做了协议透传与数据预处理，飞控端无需额外编写针对LW20/C模块的专属驱动，只要支持标准DroneCAN协议即可自动识别测距设备，完成距离数据的融合，可直接用于定高飞行、地形跟随、低空避障等功能的数据源输入，相比传统的PWM或者串口直连方案，总线式接入的延迟可控制在毫秒级，且数据传输的抗干扰能力更强，在多设备同时工作的电磁环境下也能保持稳定的数据输出。板上预留的状态指示灯可直观反馈供电状态、CAN总线通信状态以及测距模块的连接状态，在外设排查故障时无需借助额外的调试工具，通过指示灯的闪烁频率即可快速定位问题节点，对于多旋翼无人机、垂直起降固定翼无人机的机载外设改装来说，这类适配板可以大幅减少外设接入的开发工作量，不需要针对单个测距模块做协议适配与布线设计，直接通过标准总线即可完成设备的快速集成。
