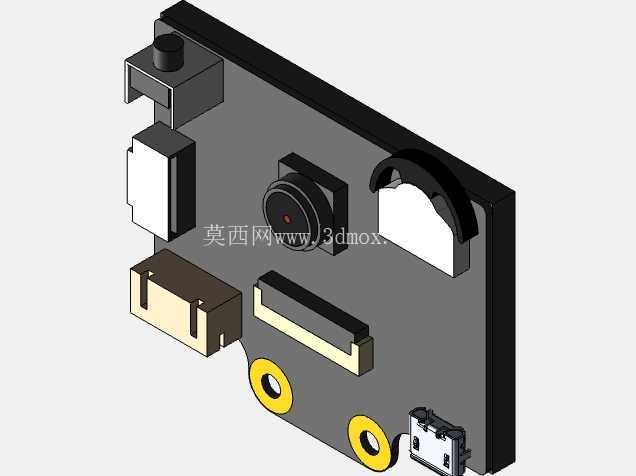

AI视觉识别摄像头传感模块结构设计

　　这款AI视觉识别传感模块的结构设计，首先围绕嵌入式视觉应用的实际部署场景展开，在创客教育、小型智能设备开发、简易自动化检测工位这类场景中，使用者往往需要快速完成视觉单元的集成，不需要从零开始搭建镜头、图像处理板卡的固定结构，因此整个模组的结构设计优先考虑安装兼容性与布局紧凑性。从实际功能落地的角度看，该模组集成了图像采集镜头、AI处理单元、对外通讯接口，结构上需要为各个功能元器件预留精准的装配位，避免元器件之间出现电磁干扰或者物理干涉，同时还要保证镜头的视场角不被周边结构件遮挡。镜头区域的结构做了局部内凹设计，既可以在日常装配、搬运过程中避免镜头镜面被剐蹭，又能在一定程度上减少环境杂光对图像采集的干扰，提升识别准确率。

　　模组上的接口布局经过多轮调整，将不同类型的外接接口分布在板卡的两个相邻侧边，分别对应电源输入、通讯传输、扩展IO连接，实际接线时不会出现线缆互相遮挡的问题，也方便使用者在紧凑的安装空间内完成走线固定。安装定位部分设计了两个带衬套的定位孔，孔位间距匹配主流microbit扩展板、开源硬件主控板的通用安装孔距，既可以通过铜柱直接固定在主控板上方，也能通过支架安装在设备机架的指定位置，安装孔的衬套采用绝缘材质，避免金属固定件接触板卡线路造成短路。整个模组的外轮廓做了切边处理，边角位置预留了防呆缺口，装配时不会出现方向装反的问题，板卡边缘的黑色封边结构既可以提升板卡的结构强度，减少弯折变形的风险，也能起到一定的静电屏蔽作用。

　　在结构细节上，各个接口周边都做了限位凸台，外接插头插入时可以获得额外的支撑力，长期使用不会出现接口松脱、焊盘脱落的问题；镜头周边的固定座采用阶梯式设计，镜头焦距调整完成后可以通过点胶固定在阶梯槽内，不会因为设备振动出现焦距偏移。考虑到这类模组经常会被用在移动机器人、小型智能交互装置上，结构设计时严格控制了整体重量，在保证结构强度的前提下尽可能缩减非必要的结构厚度，降低搭载设备的负载压力。从安装边界来看，模组整体厚度控制在适配开源硬件堆叠安装的常规尺寸范围内，堆叠安装在主控板上时不会和周边的其他扩展模块产生空间冲突，镜头的中心高度匹配多数小型智能设备的视觉采集高度要求，不需要额外增加增高支架就能获得合适的采集视角。

　　实际选型使用时，结构设计预留的散热间隙可以保证AI处理芯片长时间工作时的热量自然散出，不需要额外加装散热片就能满足连续运行的散热需求，板卡上各个元器件的布局高度差经过精准核算，最高元器件的高度不超过镜头座的上沿，堆叠装配时不会出现顶触上层结构的问题。
