ESP32双路继电器控制开发板结构设计

项目分类:通讯工具类 发布时间:2026-01-21 ID:1128867
  • ESP32双路继电器控制开发板结构设计
  • ESP32双路继电器控制开发板结构设计
  • ESP32双路继电器控制开发板结构设计

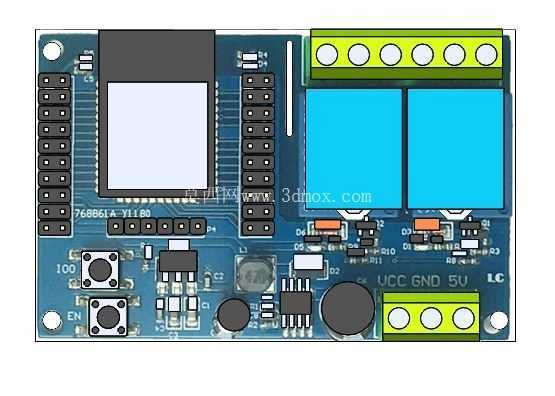

  这款集成双路继电器的ESP32控制板,是面向物联网终端控制场景设计的硬件载体,在实际工程应用中,常被部署在小型智能配电、家居设备联动、工业现场信号触发、农业大棚外设控制等场景中,承担本地逻辑运算与外设通断控制的核心作用。从功能特性来看,板载的ESP32主控模块自带WiFi与蓝牙通信能力,无需额外扩展通信模块即可实现远程指令接收、状态数据回传,搭配两路独立继电器输出通道,可直接驱动交流220V或直流低压负载,单路继电器的触点载流能力匹配常规小功率外设需求,无需额外扩容即可直接接入照明回路、小型电磁阀、信号指示灯、低压电机启停回路等常见被控对象。板载预留的多组排针接口,覆盖了GPIO、电源、串口、下载调试等常用引脚,既可以直接通过排针外接传感器模块,也能通过杜邦线连接外部扩展板,适配不同场景下的外设接入需求,板上集成的按键可用于本地功能触发、配网复位等操作,板载电源电路支持5V直流供电输入,板载稳压电路可将输入电压转换为3.3V为主控与周边电路供电,同时预留的电源接线端子可直接接入外部电源,无需额外焊接供电引线。

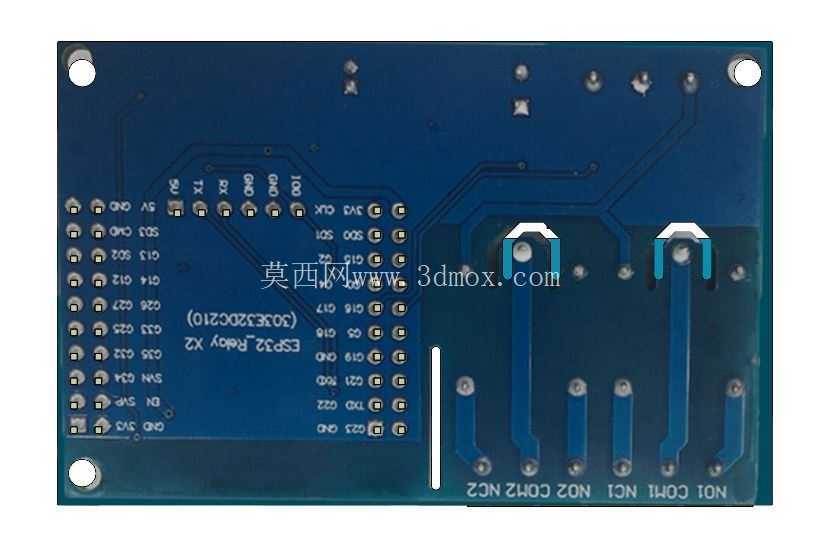

  从设计思路来看,整体布局遵循强弱电分离原则,继电器输出区域与主控弱电区域在板面上做了明确分区,高压接线端子布置在板边位置,既方便外部强电线路接入,也能减少高压走线对主控高频信号的干扰,主控模块布置在板面左侧区域,排针接口沿板边两侧排布,预留足够的插拔操作空间,避免接线时与周边元件产生干涉。板上的电容、电阻等被动元件均采用贴片封装,在保证电气性能的前提下压缩板面占用空间,复位按键与功能按键布置在板面左下角位置,符合常规开发板的操作习惯,调试时无需刻意寻找按键位置。

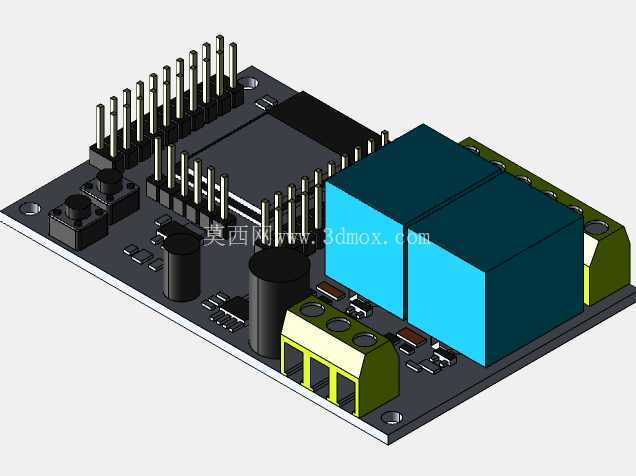

  从安装边界来看,板面四角预留了标准安装孔位,孔位间距匹配常规塑料外壳的安装柱尺寸,既可以通过铜柱直接固定在设备壳体内部,也能搭配导轨卡扣安装在标准DIN导轨上,适配电控柜内部的安装环境。板面整体厚度采用常规PCB板厚标准,元件最高高度集中在继电器与接线端子区域,安装时预留的垂直空间可覆盖常规外壳的内部高度要求,不会出现元件顶壳的问题。在实际选型使用时,需要注意继电器输出端的接线极性与载流上限,接入感性负载时需要搭配浪涌吸收元件,避免触点分断时的反向电动势损坏板上电路,主控区域的排针引脚定义完全匹配通用ESP32开发板的引脚映射,现有ESP32开发固件无需大幅修改即可直接烧录使用,降低了二次开发的适配成本。

  板上的状态指示灯可直观显示电源状态、继电器通断状态,现场调试时无需连接上位机即可快速判断设备运行状态,减少现场排查故障的时间成本。电源输入端预留了防反接保护电路,即使现场接线时正负极接反也不会损坏板上核心元件,提升了现场施工的容错率。整体布线时,电源走线做了加宽处理,大电流回路的走线宽度满足载流要求,信号走线避开了高频干扰区域,保证通信稳定性与信号采集精度,双路继电器的驱动电路采用光耦隔离设计,强弱电之间完全电气隔离,避免高压回路的干扰串入主控系统导致运行异常。
