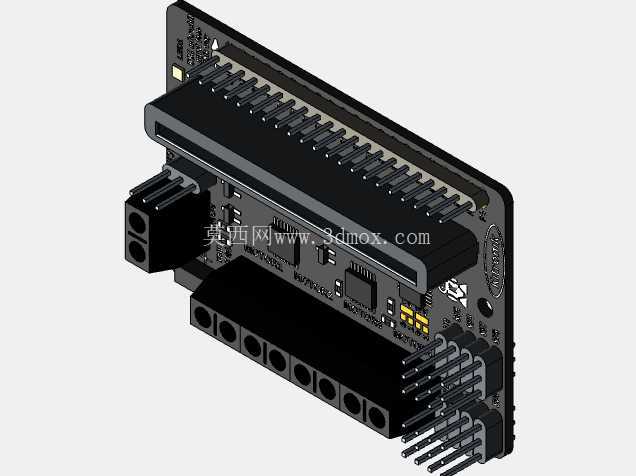

microbit双版本机器人扩展控制板结构

　　这款扩展板是面向micro:bit主控设计的机器人驱动载板，同时兼容V1与V2两个版本的micro:bit核心板，在青少年创客教育、小型移动机器人开发、简易智能硬件搭建场景中应用十分广泛。从结构设计来看，板载的金手指插槽完全匹配micro:bit的边缘引脚定义，插槽位置做了下沉式限位设计，核心板插入后不会出现横向偏移，插拔时的受力点集中在插槽两侧的加强筋位置，避免核心板引脚受侧向力弯折。板身集成的大电流接线端子对应电机驱动输出通道，端子开孔尺寸适配常规22AWG到18AWG的导线线径，接线时不需要额外转接，端子旁预留的丝印标识清晰标注了通道序号与正负极方向，现场接线时能快速对应电机端口，减少接线错误概率。

　　侧边排布的排针引脚扩展了通用IO口、I2C通讯接口与舵机供电端口，排针间距采用标准2.54mm规格，可直接对接常规杜邦线与传感器模块，不需要额外的转接板。从安装边界来看，板身四角预留了M2规格的安装孔位，孔位间距符合小型机器人底盘的通用安装尺寸，既可以通过铜柱固定在亚克力或金属底盘上，也能直接插装在配套的机器人套件载板上，安装后板身底部与安装面预留2mm间隙，避免板底焊点与金属底盘接触造成短路。

　　设计过程中针对板载驱动芯片的散热做了结构优化，驱动芯片对应的板身位置没有布置过高的接插件，保证空气流通带走工作热量，同时板载的电源输入接口做了反接保护结构的位置预留，接口旁的极性标识做了凸起处理，即使在光线较差的调试场景下也能通过触感分辨接线方向。板身的整体外形轮廓避开了micro:bit核心板上的按键与LED点阵区域，核心板插装后所有板载按键与显示区域都完全外露，不影响核心板本身的人机交互操作。针对教育场景的使用特性，板身边缘做了圆角处理，没有尖锐的边角突出，避免学生操作时被划伤，所有接插件的插拔力度都经过适配调整，既保证连接可靠性，也不会因为插拔力过大导致学生操作时损坏板身。

　　在机器人应用场景中，这款扩展板可以直接驱动两路直流减速电机，同时支持多路舵机连接，能够满足两轮差速移动机器人、机械臂小模型、智能巡线小车等常见创客项目的硬件需求，不需要额外堆叠其他驱动模块，整体结构紧凑，能有效减小机器人整体的体积占用。板载的排针扩展端口可以对接超声波传感器、红外巡线传感器、灰度传感器等常见外设，所有端口的供电引脚都做了自恢复保险丝保护，外接传感器短路时不会烧坏核心板与扩展板本身，提升了硬件在教学场景下的耐用性。从结构建模的角度来看，这款扩展板的模型还原了所有接插件的实际尺寸与安装位置，做结构装配验证时可以直接导入机器人整体装配体中，检查安装孔位是否匹配、接插件位置是否与其他结构件产生干涉，不需要额外测量实物尺寸就能完成整体结构的布局设计，能有效缩短小型机器人项目的结构开发周期。
