4mm轴径适配铝制轮毂联轴器结构

在小型传动系统的轴系对接场景里，这类适配4mm轴径的铝制联轴器，是解决电机与齿轮箱输出输入轴同轴连接、轮毂适配的常用零件，尤其在桌面级小型机械、定制化传动模组、小型机械臂关节、实验类传动装置的搭建中，这类零件的选型合理性直接影响传动的稳定性与装配效率。从实际工程应用来看，这类联轴器不需要复杂的胀套或者键连接结构，针对的是小扭矩传动场景下的快速装配需求，很多小型直流电机、步进电机的输出轴为4mm直径，搭配的齿轮箱输入轴、负载轮的安装轴同样是4mm规格时，这类零件可以跳过复杂的轴对接加工，直接完成轴与轮毂的刚性连接。

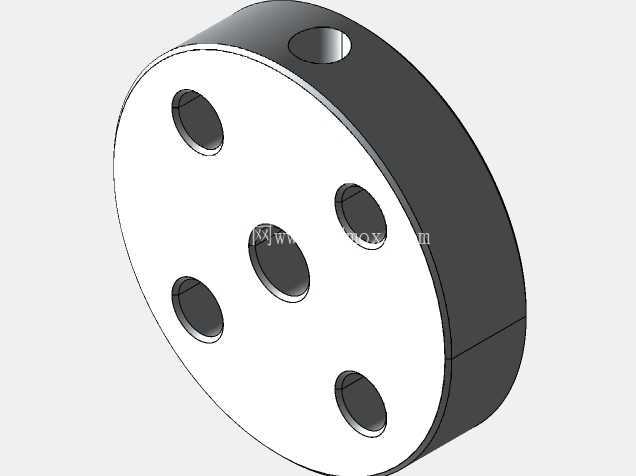

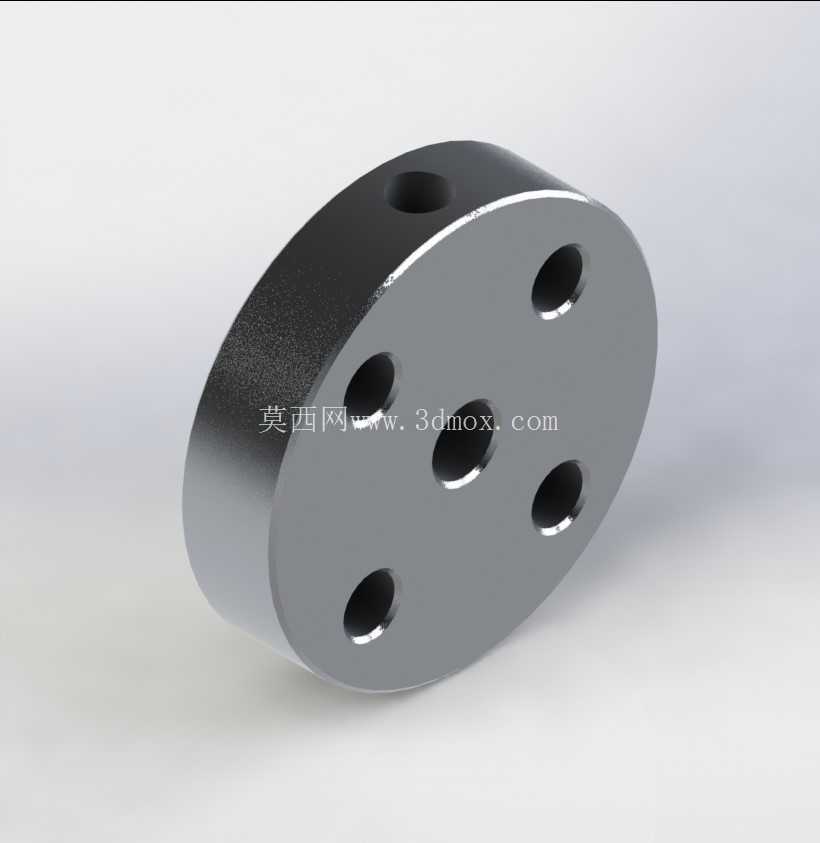

从结构设计思路来看，这款联轴器采用圆盘式主体结构，整体为铝合金切削加工成型，铝合金材质的选择兼顾了轻量化与足够的结构强度，小扭矩传动场景下不会出现结构断裂，同时自身重量轻，不会给4mm轴带来额外的径向负载，避免电机轴因为额外负重出现偏磨。主体的中心孔适配4mm直径的轴类，不管是常规圆形轴、D型切削轴还是六角形轴，都可以通过侧面的紧定螺钉完成锁紧固定，不需要额外加工键槽，大幅降低了配套轴的加工成本。圆盘正面均匀分布四个带M4内螺纹的安装孔，这四个孔的位置是按照通用小型轮毂的安装节圆设计的，可以直接安装小型滚轮、同步带轮、机械臂连杆端的连接法兰、定制工装的连接座，不需要额外做转接板，减少了传动链的零件数量，也就降低了装配累积误差。

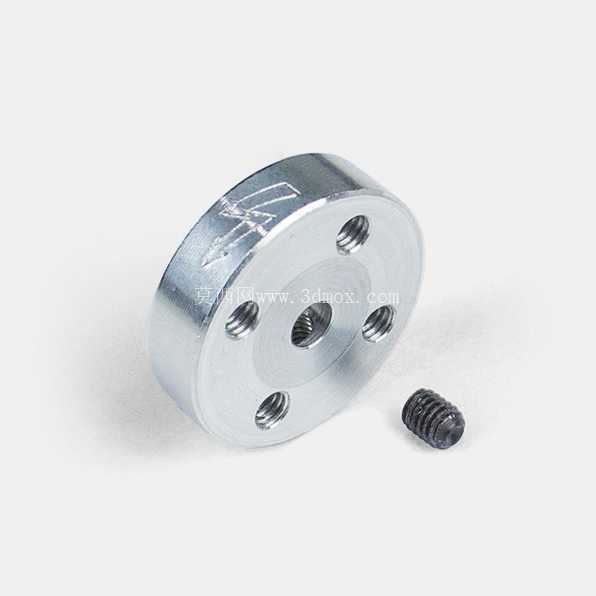

从安装边界与尺寸适配来看，这款联轴器的轴向厚度控制在紧凑范围内，不会占用过多的轴系轴向空间，对于安装空间局促的小型设备来说，这个尺寸设计可以让整体结构更紧凑。安装时只需要将中心孔对准4mm轴插入到位，拧紧侧面的M4内六角紧定螺钉，就可以完成轴与联轴器的固定，紧定螺钉的端面可以直接顶在轴的平面位置，不管是D型轴的平面还是六角轴的平面，都能获得足够的锁紧力，避免传动过程中出现轴与联轴器的相对滑动。正面的四个M4螺纹孔的深度经过设计，足够保证安装螺丝的啮合长度，安装负载轮或者连杆的时候，螺丝不会出现滑牙或者连接强度不足的问题，同时螺纹孔没有打通联轴器背面，不会影响背面与轴肩或者轴承端面的贴合，保证装配后联轴器的端面跳动控制在小范围内，减少高速转动时的振动。

在实际选型使用中，这类联轴器特别适合那些需要快速搭建原型机的场景，比如学生做机械创新设计比赛的样机、小型自动化设备的非标传动模组、桌面级机器人的行走轮连接结构，不需要单独设计轴连接结构，直接选用这款联轴器就可以完成轴与负载的连接。相比传统的顶丝式联轴器，这款圆盘结构的联轴器自带四个安装螺纹孔，相当于把联轴器和安装法兰做成了一体结构，不需要在联轴器上额外焊接或者加工法兰盘，减少了二次加工的工序，也避免了二次加工带来的形位公差问题。铝合金的表面处理采用氧化工艺，既可以提高表面的耐磨性能，也能防止长时间使用出现氧化锈蚀，适合在常规室内工业环境下长期使用，不需要额外的防锈维护。

从传动特性来看，这款联轴器属于刚性联轴器，适合对中良好的轴系连接，因为4mm轴的直径小，对应的电机和齿轮箱的输出轴同轴度容易保证，刚性连接的方式可以实现无间隙的扭矩传递，不会因为弹性元件的存在出现传动回差，对于需要精准传动定位的小型机构来说，这种无回差的特性可以提升传动精度。在装配的时候需要注意，紧定螺钉的锁紧扭矩要控制在合理范围，M4的内六角螺钉锁紧扭矩不宜过大，避免铝合金的螺纹孔出现滑牙，只要保证螺钉顶紧轴面，传递额定范围内的扭矩就不会出现松动。四个安装孔的位置度经过精准控制，安装负载零件的时候不会出现偏心，避免转动的时候出现不平衡的离心力，影响小型电机的使用寿命。
