8mm轴径卧式SHF8轴支撑固定座

在桌面级数控加工设备与熔融沉积成型3D打印设备的传动系统搭建中，光轴的径向固定精度直接决定了运动副的运行平稳性，SHF8轴支撑正是针对8mm直径光轴开发的卧式支撑部件，这类支撑件多用于光轴的端部或中段辅助承托位置，避免长跨距光轴在滑块往复运动过程中出现挠曲变形，进而影响传动定位精度。从实际安装场景来看，这类轴支撑不需要在安装面板上加工沉孔或避让槽，直接通过两个安装孔即可完成平面固定，相比立式轴支座占用的垂直安装空间更小，尤其适合安装空间紧凑、Z向行程预留有限的小型设备布局。

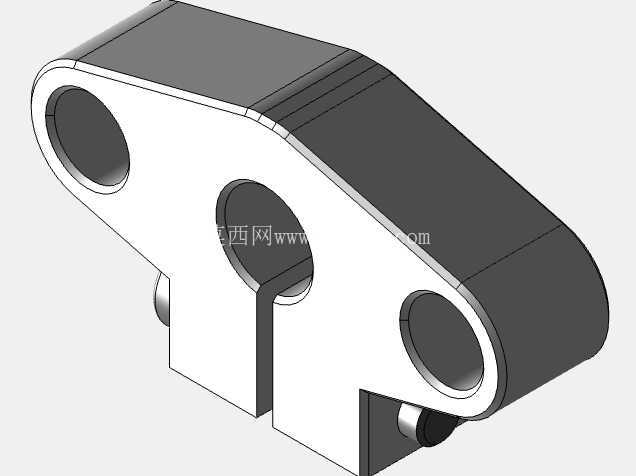

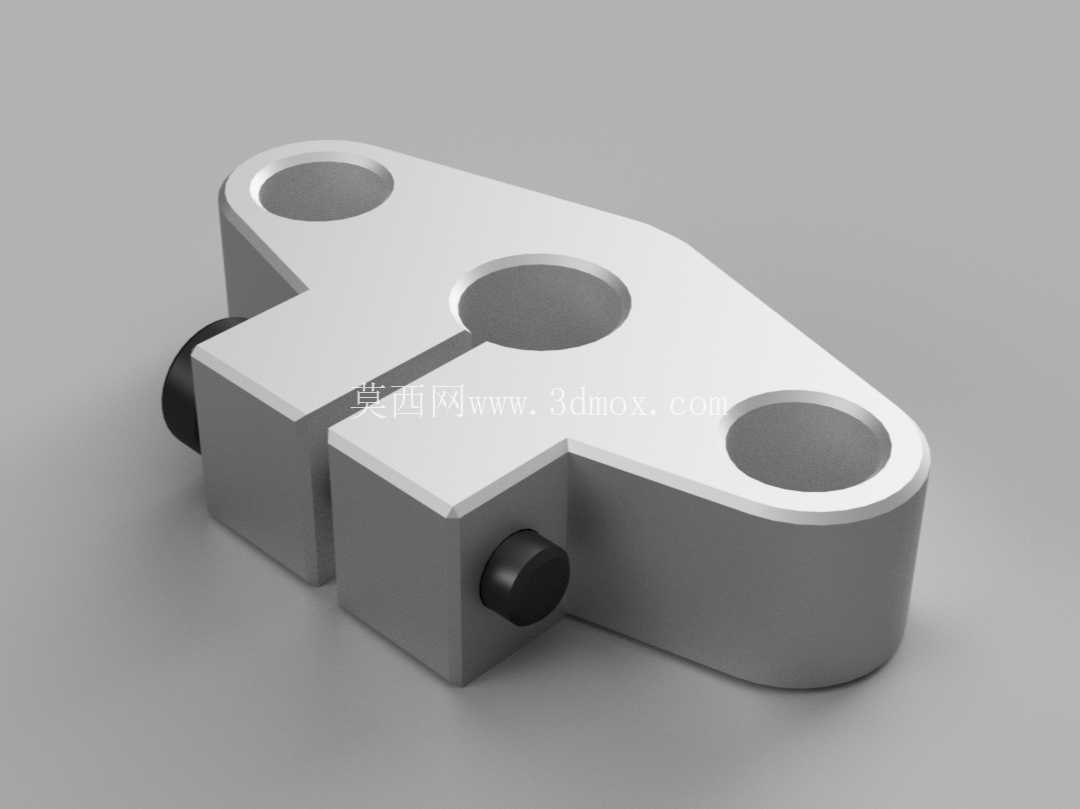

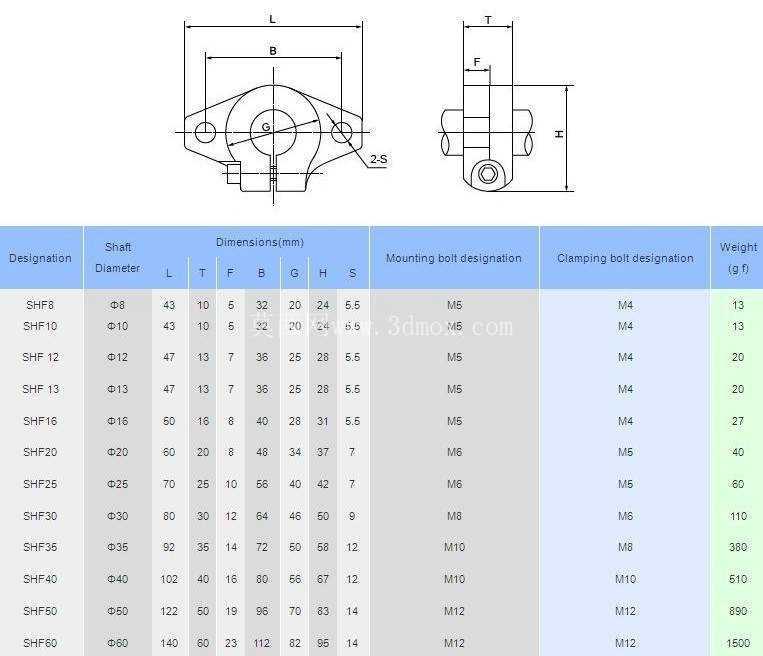

这款支撑件的整体外形为切边菱形结构，整体长宽高尺寸控制在43mm×24mm×10mm，主体承托部分为半开放的轴孔结构，轴孔直径与8mm光轴采用间隙配合，装配时光轴可直接卡入轴孔内，配合侧面的紧定螺钉完成径向锁止，不需要从光轴端部穿入安装，对于已经预装了直线轴承、同步轮等端部配件的光轴来说，这种侧装式结构能大幅降低后期维护的拆装工作量。两个安装孔的中心距为32mm，孔径为5.5mm，适配M5规格的内六角圆柱头螺钉，安装时可根据面板的实际公差情况微调支撑件的固定位置，补偿光轴安装时的平行度误差。

从结构设计逻辑来看，支撑件的主体承托区域做了加厚处理，轴孔侧壁厚度均匀，避免紧定螺钉锁止时出现应力集中导致的孔位变形；两个安装耳位做了圆弧过渡处理，既减少了安装时的锐角磕碰风险，也能在螺钉锁紧时分散安装面的压应力，避免铝合金材质的支撑件在长期锁紧状态下出现安装面凹陷。侧面的紧定螺钉孔位正对轴孔中心，锁止时紧定螺钉的端面直接压在光轴的圆柱面上，配合光轴表面的定位平面可实现更高的锁止可靠性，避免设备运行过程中光轴出现轴向窜动。

在材料选择上，这类支撑件常采用6061铝合金经CNC铣削成型，表面做阳极氧化处理，兼顾轻量化与结构强度，也有部分采用45号钢经表面发黑处理的版本，适合负载更大、冲击更强的传动场景。实际选型过程中，需要重点确认轴孔直径与所用光轴的匹配度，同时核对安装孔中心距与设备安装面板的预留孔位是否一致，避免出现安装错位。在多段光轴拼接的长行程传动结构中，可每隔300-400mm加装一个该型号轴支撑，有效抵消光轴自重带来的下垂变形，提升直线运动的顺滑度，降低直线轴承的非正常磨损。

不同于带轴承的滚动式轴支座，这款SHF8轴支撑属于固定式承托部件，不承担光轴的旋转支撑功能，仅用于光轴的径向定位与辅助承托，多用于直线光轴的固定场景，比如3D打印机的X轴、Y轴光轴端部固定，小型数控雕刻机的导轨支撑，或是自动化设备中导向光轴的中段辅助支撑。安装时需要保证支撑件的轴孔中心与对应传动副的运动方向平行，若多个支撑件同轴度偏差过大，会导致光轴出现别劲现象，大幅增加运动阻力，甚至会导致滑块运行卡顿、电机负载升高。在装配调试阶段，可先将支撑件的螺钉轻微预紧，待光轴与运动滑块全部装配完成、手动滑动无卡顿后，再逐个锁紧安装螺钉，保证各支撑点的同轴度符合运行要求。
