方法兰嵌入式带座滚动轴承组件

做精密传动结构设计的工程师大多有体会，光轴类回转部件的支撑定位，选对轴承座组件能省掉后期大量的调试麻烦，这款方法兰结构的嵌入式带座轴承，就是针对紧凑安装空间下的回转支撑需求做的结构设计。先从实际应用场景说，这类轴承组件最常出现在小型自动化设备的光轴传动工位，比如点胶机的Z轴升降导向支撑、小型皮带输送机的从动辊端部固定、桌面型检测设备的回转工装定位端，还有通讯类精密设备里的微调转轴支撑位，这些场景的共性是安装空间局促，要求轴承座安装后不额外占用周边布局空间，同时能承受一定的径向载荷，抵消转轴回转时的轻微跳动。

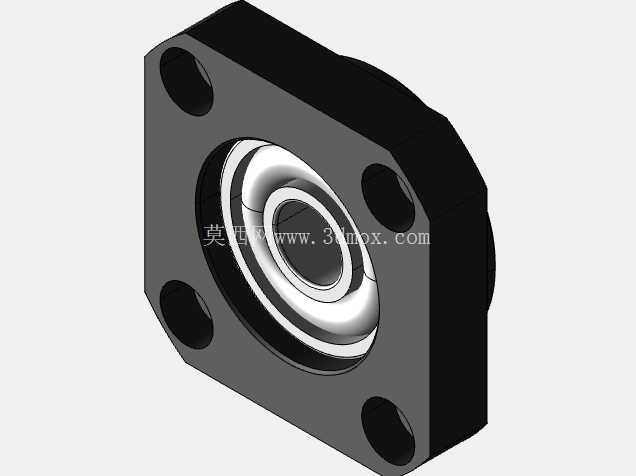

从功能特性上看，这款组件把轴承外圈和法兰座做了嵌入式配合，不需要额外设计轴承压盖，轴承内圈和转轴过盈配合后，法兰座直接通过四个安装孔锁固在设备立板或者安装面上，就能完成轴承的轴向定位，相比传统的圆形法兰轴承座，方形法兰的四个安装孔分布在四个角，锁固时受力更均匀，不会因为单颗螺丝锁紧力偏差导致轴承座偏斜，进而引发轴承内圈和转轴不同心的问题。很多新手工程师做设计时容易忽略安装面的平面度要求，这款方形法兰的安装贴合面做了0.02mm的平面度公差控制，只要安装面的平面度控制在0.05mm以内，锁紧后轴承的径向跳动就能控制在0.01mm范围内，完全满足小型精密传动的精度要求。

说回设计思路，这款轴承座的结构没有做多余的减重或者装饰结构，整体是方块式的本体加嵌入轴承的沉孔，沉孔的深度刚好和轴承外圈的宽度匹配，轴承压入后端面和法兰座的背面齐平，不会突出到安装面另一侧，这一点对于安装空间厚度有限的场景尤其重要，比如设备立板厚度只有5mm的时候，齐平的结构不会让轴承突出到立板背面和其他部件产生干涉。四个安装孔做了沉头设计，适配内六角圆柱头螺丝，螺丝锁紧后头部完全沉入沉孔内，不会在法兰表面突出，避免和周边运动部件产生刮碰。轴承本身采用的是深沟球结构，能承受双向的径向载荷，同时可以承受少量的轴向载荷，对于没有大轴向力的轻载传动场景，不需要额外增加推力轴承，单组这个组件就能完成支撑需求。

再讲尺寸和安装边界的细节，这款法兰座的四个安装孔中心距是对称设计的，不管是横向还是纵向安装，孔位的定位尺寸都一致，工程师在做安装板开孔的时候不需要额外区分方向，能减少绘图时的标注错误。法兰本体的外轮廓边角做了C1的倒角，既避免安装时锐边割手，也能在装入安装位的定位槽时起到导向作用。轴承内孔的公差采用的是H7级精度，和g6公差的光轴配合时，属于过渡偏紧的配合，装配时只需要用铜棒轻轻敲击就能装入，不需要热装，后期维护拆卸也方便，不会因为配合过紧拉伤轴表面。法兰座的整体厚度比同规格圆形法兰座薄15%左右，在满足结构强度的前提下，尽可能压缩了轴向占用空间，对于轴向尺寸紧张的多轴并排布局场景，比如多工位转盘的转轴支撑，相邻两个轴承座之间的间距可以压缩到更小，提升设备的空间利用率。

实际选型的时候需要注意，这款轴承组件适合的是轻载、中低转速的回转场景，转速超过3000rpm的时候需要额外考虑润滑和散热结构，不适合重载冲击的工况，比如冲压设备的曲轴支撑就不能用这类组件。另外安装时四个锁紧螺丝的扭力要均匀，建议采用对角锁紧的方式，单颗螺丝的锁紧扭力不要超过M4螺丝的标准扭力值，避免法兰座受力变形挤压轴承外圈，导致轴承转动卡滞。很多现场调试出现的轴承转动不顺、异响问题，大多是因为安装面平面度不够或者螺丝锁紧力不均导致的，只要在安装时控制好这两个要点，这类带座轴承的使用寿命能达到两万小时以上，完全满足一般工业设备的使用周期要求。
