六针焊杯端弹簧式连接器结构设计

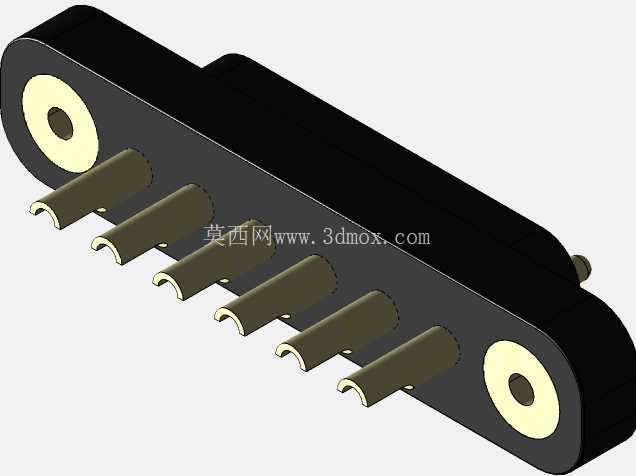

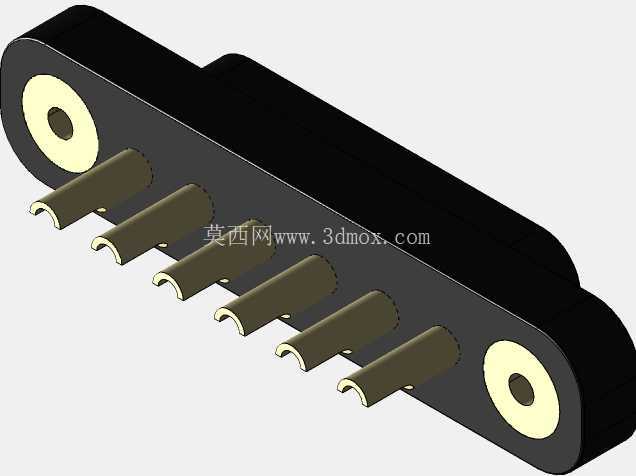

　　这类弹簧式连接器常被用在需要频繁插拔、存在装配公差补偿需求的通讯设备、测试治具、模块化电子组件之间的电信号与小电流传输场景，比如便携通讯终端的外接扩展接口、测试工装的快速对接工位、板对板堆叠连接存在装配累计误差的位置，依靠内部弹簧的预紧力保证针端与对接面的可靠接触，避免硬接触结构在振动、公差偏移情况下出现的接触瞬断问题。从结构上看，这款六针布局的连接器采用黑色绝缘基座作为载体，基座两端设置带金属衬套的安装孔，用于穿设螺丝完成连接器在设备壳体或PCB板上的固定，安装孔位的衬套可以避免螺丝锁紧时压裂绝缘基座，同时提升反复拆装后的安装孔耐用性。

　　接触针采用单排等间距排布，每根针的接触端为圆弧面设计，对接时可以自动适配对接平面的微小角度偏差，降低对接时的卡滞风险；尾端采用焊杯式结构，相比直插式焊针，焊杯结构可以容纳更多焊锡，在焊接多股导线时能让导线线芯完全嵌入焊杯内部，提升焊点的抗拉扯能力，适合需要尾部引线的设备内部布线场景，避免导线受外力拉扯时直接作用在接触针根部导致针体偏移。绝缘基座的针孔采用台阶式设计，每根接触针的尾部设置限位台阶，装配时针体从基座尾部穿入后，台阶会卡在基座内部的限位面上，防止接触针在对接受力时从基座前端顶出，同时针体与基座孔壁之间保留均匀间隙，给针体在弹簧压缩行程内的径向浮动留出空间，补偿对接时的位置偏差。

　　设计这类连接器时，首先要确认接触针的额定电流与接触电阻参数，匹配应用场景的载流需求，弹簧的预压力需要控制在合理区间，压力过小会导致接触电阻偏大、振动工况下瞬断，压力过大则会提升对接时的插入力，加速接触端的磨损，缩短插拔寿命。安装边界方面，基座两端的安装孔中心距需要匹配设备安装位的孔位公差，焊杯端需要预留足够的焊线操作空间，避免焊接时相邻焊杯之间出现焊锡短路，接触针伸出基座端面的高度需要匹配对接端的沉台深度，保证对接到位后弹簧压缩量处于设计行程范围内，既不会因为压缩量不足导致接触不可靠，也不会因为过压导致弹簧长期处于并圈状态丧失弹性。

　　接触针的表面通常会镀金处理，降低接触电阻的同时提升抗腐蚀能力，适合在有一定湿度的工业通讯场景下长期使用，绝缘基座多采用耐高温的工程塑料材质，满足波峰焊或手工焊接时的高温耐受需求，避免焊接过程中基座出现融化变形。在实际选型应用中，这类连接器不需要额外的锁紧结构，依靠弹簧的正向压力即可保持接触稳定性，适合需要快速拆装、不需要大锁紧力的连接场景，相比传统的排针排母连接，它的容差能力更强，对装配精度的要求更低，在小批量多品种的通讯设备组装中可以降低装配对位难度，提升生产组装效率，同时在设备后期维护时，拆卸对接组件也更加便捷，不会因为硬插拔导致针体弯折损坏。
