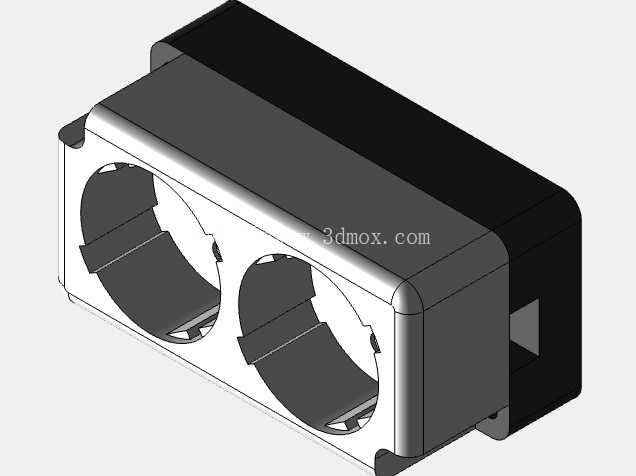

双孔位表面安装式220V供电插座结构

在工业控制柜、车载改装电气系统、小型设备外置供电拓展场景中，表面安装的220V交流插座是十分常见的取电接口部件，这类部件不需要在安装面板上做沉孔开模，仅需通过预留的固定点位即可完成装配，对于后期改装、小批量设备集成的场景适配性极强。这款双孔位表面安装插座的设计，首先考虑的是安装场景的兼容性，整体外壳采用分体式卡合结构，前端面板为亮面硬质绝缘材质，后端基座为阻燃黑色工程塑料，两者通过侧边的卡扣结构完成装配，不需要额外打胶或者螺丝固定，装配工序可以直接在面板预装环节完成，减少生产线的装配工时。

从功能特性来看，这款插座设置了两个并列的圆形插孔位，每个插孔内部都做了导向斜角结构，插头插入时可以顺着斜角滑入接触弹片位置，避免硬插导致的弹片变形，插孔内部的挡片结构可以防止异物直接插入带电部位，满足基础的电气防护要求。插座的侧边预留了接线端子的安装位，接线时不需要拆开整个插座外壳，仅需打开侧边的端子防护盖即可完成火线、零线、地线的压接，后期维护排查线路时也不需要将整个插座从面板上拆下，降低运维的拆装工作量。

设计过程中首先划定了安装边界尺寸，整体外轮廓做了圆角过渡处理，避免直角边缘在安装或者使用过程中划伤操作人员，前端面板的尺寸略大于后端基座，安装时面板可以完全覆盖安装板上的开孔边缘，遮盖开孔的毛刺或者尺寸偏差，对于安装板的加工精度容忍度更高，即使开孔尺寸存在±1mm的误差，也不会出现缝隙外露的问题。基座部分的厚度控制在常规面板安装的兼容范围内，适配1.5mm到3mm厚度的钢板、绝缘板等常见安装基材，固定点位设置在基座的四个边角位置，采用自攻螺丝或者卡簧螺母即可完成固定，不需要额外定制专用固定件。

从实际使用的场景出发，这款插座的结构强度做了针对性强化，插孔周围的面板部分做了加厚处理，插头反复插拔时不会出现面板开裂或者凹陷的问题，后端基座的内部设置了弹片定位筋，将接触弹片牢牢限制在定位槽内，插头插拔的侧向力不会传导到接线端子位置，避免长期使用后接线松动导致的接触不良、打火等安全隐患。外壳的材质选型兼顾了绝缘性能与耐温性能，正常带载工作时的温升不会导致外壳变形，即使出现短时过载的情况，材质的阻燃特性也可以阻止火情蔓延。

在三维建模过程中，所有的配合间隙都按照注塑件的公差要求做了预留，卡扣的配合量控制在合理范围内，既保证装配后不会出现松脱异响，又不会因为过盈量太大导致装配时卡扣断裂。插孔的中心距按照国标两孔插头的通用尺寸做了适配，两个插孔之间的间距足够两个插头同时插入，不会出现插头互相干涉的情况，面板上的标识区域预留了激光打标的位置，可以根据实际使用需求标注电压等级、警示标识等内容。接线端子的位置做了防呆设计，不同极性的接线位尺寸略有差异，避免接线时出现极性接反的问题，端子的压接范围适配常用的0.75平方到2.5平方的多股铜芯线，满足常规10A以内的交流供电载流要求。

不同于嵌入式安装的插座需要匹配特定厚度的安装面板，这款表面安装式插座的适配场景更加灵活，既可以用在标准的电气柜门板上，也可以直接固定在设备的外壁平面上，甚至在一些临时改装的设备上，不需要做精密的开孔加工，仅需开出引线通过的小孔即可完成安装，对于小批量定制设备、改装设备的电气集成十分友好。插座的整体外形方正，排列安装时可以紧密贴合，多个插座并排布置时不会出现空间浪费，适合在多回路供电的面板上密集布置，节省面板的安装空间。
