深海ROV搭载式水下照明装置结构设计

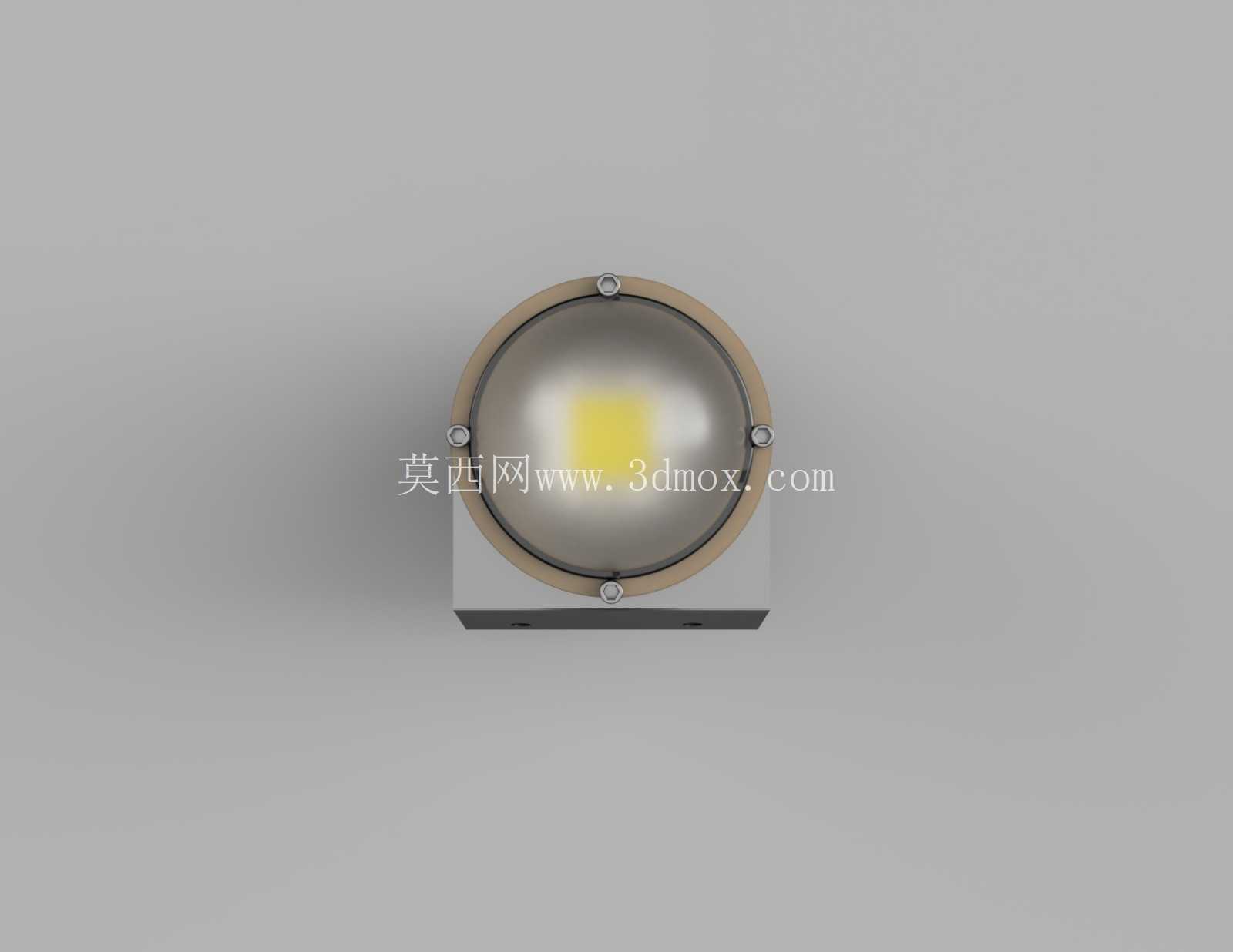

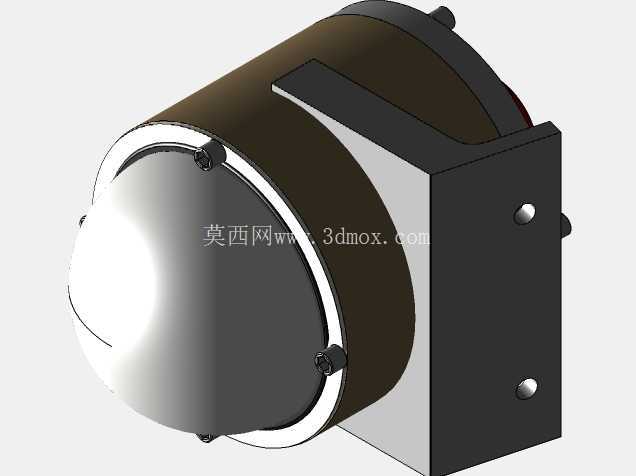

　　在深海科考、水下管线巡检、沉船打捞、海洋牧场运维等ROV作业场景中，能见度不足是制约作业效率的核心瓶颈，自然光在海水中的穿透距离极短，水深超过百米后几乎完全无光，所有观测、操作动作都依赖搭载的照明设备提供稳定光源，这款水下照明装置就是专门针对中小型观察级、轻作业级ROV的搭载需求设计的配套部件。从结构设计逻辑来看，这款照明装置首先要解决的是深海高压环境下的密封可靠性问题，整体采用筒式承压结构，主体筒体选用高强度耐腐蚀的金属材质，两端分别设置光源端与接线端的密封结构，前端的椭球形透光罩采用流线型设计，一方面可以降低ROV行进过程中的水流阻力，减少紊流对ROV姿态稳定性的干扰，另一方面曲面结构相比平面透光件拥有更好的承压能力，能够在数千米水深的静压力下保持结构稳定，不会出现透光件变形破裂的问题。

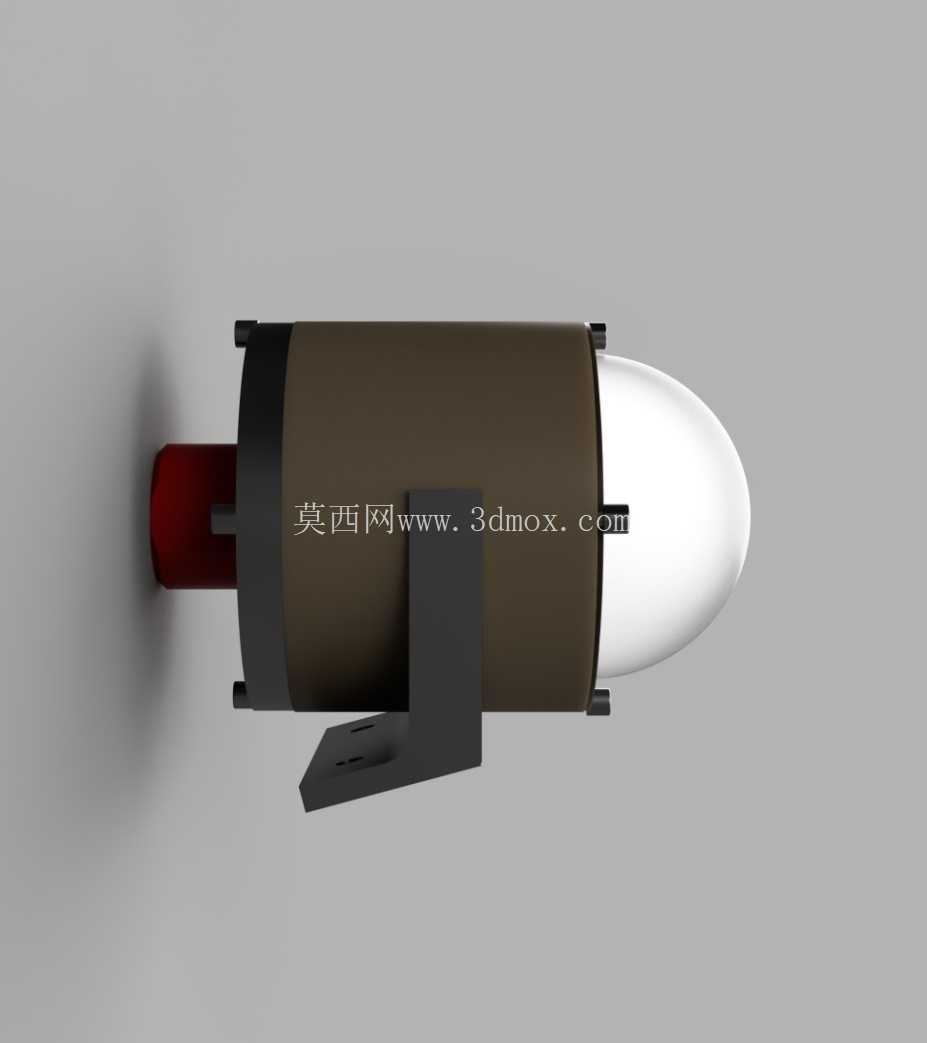

　　尾部的接线端采用径向密封加端面密封的双重密封结构，供电线缆穿过密封接头后，通过压紧结构实现线缆与筒体之间的静密封，避免海水渗入筒体内部损坏电路与发光元件。装置侧面设计的L型安装支架是结合实际搭载需求做的适配结构，支架上预留的两个安装孔位可以直接匹配多数中小型ROV的标准搭载接口，安装时不需要额外做转接件，直接通过螺栓紧固即可完成固定，支架与筒体之间的连接位置做了加强筋处理，能够承受ROV行进过程中水流冲击带来的载荷，不会出现支架变形、照明角度偏移的问题。

　　从功能特性上看，这款照明装置的发光元件布置在筒体前端靠近透光罩的位置，光线经过椭球形透光罩的折射后形成适合水下观测的大角度照射范围，不会出现中心亮度过高、周边视野过暗的问题，能够覆盖ROV搭载摄像头的全部取景范围，配合摄像头完成水下目标的清晰拍摄。筒体中部的防滑滚花结构是为了方便安装维护时的握持操作，在甲板上进行设备组装、更换配件时，操作人员带防滑手套也能稳定握持筒体，完成密封接头的紧固、透光罩的清洁等操作，不会因为筒体表面过于光滑出现脱手掉落的问题。从安装边界来看，这款照明装置的整体外径控制在常规ROV搭载配件的尺寸范围内，长度适配轻作业级ROV的侧面搭载空间，安装后不会超出ROV的整体外轮廓，避免ROV在穿过水下管线缝隙、靠近结构物作业时出现照明装置碰撞损坏的问题。装置的整体重量在空气中控制在合理区间，水下通过浮力材料配平后不会给ROV带来额外的姿态负载，不需要额外调整ROV的浮力配平块位置就能保持原有航行稳定性。

　　在实际作业场景中，这类照明装置通常会在ROV的左右两侧对称搭载两台，通过调整安装支架的固定角度，可以实现不同照射范围的组合，既可以满足正前方大范围的航行照明需求，也可以针对特定作业点位调整角度实现重点照明，比如在进行水下焊缝检测、海底生物采样时，将单侧照明角度调整至斜下方，能够减少光线在水体悬浮颗粒上的漫反射，降低摄像头画面的雾感，提升成像清晰度。设计过程中还充分考虑了水下腐蚀的问题，所有外露的金属部件都做了阳极氧化处理，紧固件选用耐腐蚀的不锈钢材质，能够长期在高盐度的海水环境中工作，不会因为短期使用就出现锈蚀卡涩的问题，降低日常维护的成本。透光罩的表面做了防刮硬化处理，在水下接触沙石、碰撞结构物时不容易留下划痕，避免划痕影响光线透射率，导致照明亮度下降。接线端的密封结构设计为可重复拆装形式，当内部发光元件达到使用寿命需要更换时，只需要拆开尾部的密封端盖即可完成元件更换，不需要整体报废整个装置，提升部件的复用率，降低水下作业的耗材成本。
