D30V30F5降压逆变器模块结构设计

在嵌入式设备、小型智能终端、便携检测仪器的开发过程中，电源供给的稳定性直接决定整套系统的运行可靠性，不少场景下前端供电电压范围跨度大，而后端主控、传感单元、通信模组往往需要稳定的5V直流供电，这就需要适配宽压输入的降压转换模块完成电压匹配。本次呈现的这款降压转换模块，核心定位就是解决5V至45V宽范围直流输入下的稳定5V输出需求，在各类空间受限的电子应用场景中，能够替代分立元件搭建的降压电路，减少电源部分的设计调试周期，降低开发阶段的硬件风险。

从实际功能表现来看，该模块可在额定工况下提供最高4A的输出电流，常规工作状态下输出电流稳定在3A至3.4A区间，转换效率覆盖80%至95%区间，在输入电压接近输出电压的低压差工况下仍能保持较高的转换效率，减少不必要的热损耗，避免模块在密闭设备舱内出现过热降额的问题。模块内置完整的保护链路，无需外围额外添加保护元件即可实现过流、过热、输入反接等常见异常工况的防护，对于批量生产的设备而言，能够减少BOM表中的元件数量，降低生产环节的焊接与测试成本。

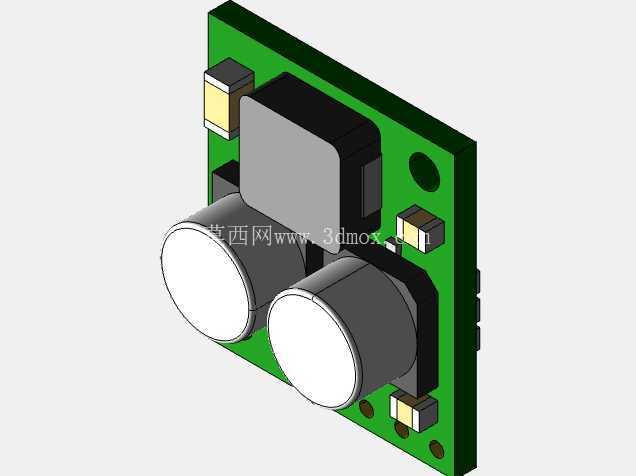

从结构设计的角度拆解，这款模块采用PCB作为核心承载基体，所有功率元件、被动元件均采用表贴或直插方式焊接在基板上，布局上充分考虑了功率回路的走线长度，将大电流路径的走线宽度做了针对性加宽，两个大容量电解电容布置在功率电感的输出侧，能够有效滤除输出端的纹波电压，为后端负载提供干净的直流电源。功率电感作为模块中体积最大的磁性元件，布置在PCB板的中心区域，周边预留了足够的散热间隙，避免电感工作时的温升影响周边小信号元件的参数稳定性。板边预留的安装孔位可配合铜柱或螺丝直接固定在设备壳体的安装柱上，也可采用插针方式直接焊接在主控载板上，两种安装方式均能保证模块的固定可靠性，不会因为设备运输、使用过程中的振动出现焊点松脱的问题。

在实际选型适配过程中，结构工程师需要重点关注模块的整体安装边界，该模块采用紧凑化的布局设计，整体外轮廓尺寸适配小型化设备的内部安装空间，在进行三维布局时，需要在模块的上方预留至少3mm的散热空间，避免周边结构件紧贴模块表面影响空气对流散热，同时要注意模块输入端与输出端的走线方向，尽量避免功率走线与板上的敏感信号走线平行布置，减少电源开关噪声对信号回路的干扰。对于需要通过安规认证的设备，在结构设计时还要注意模块与周边可接触金属部件的电气间隙，保证高压输入侧与设备外壳之间的绝缘距离满足相应的安规标准要求。

不同于通用型的降压模块，这款模块的元件选型全部围绕工业级应用场景展开，电解电容的耐温等级、功率电感的饱和电流参数、开关芯片的过流保护阈值都经过针对性匹配，在-20℃至60℃的常规工作环境温度范围内，无需额外添加散热片即可满足满负载运行的散热需求。在进行三维建模还原时，需要准确还原每个元件的实际外形尺寸与安装位置，尤其是电解电容的高度、功率电感的占位空间、接插件的引脚间距，这些尺寸直接影响整套设备的结构装配干涉检查结果，一旦模型尺寸出现偏差，很可能在实际打样组装时出现元件与壳体顶死、接插件无法对位的问题，拖慢整个项目的开发进度。

在各类户外便携设备、车载电子装置、工业现场传感节点的应用场景中，这类集成化的降压模块能够大幅简化电源部分的设计工作，结构工程师在进行整机布局时，只需要预留好对应的安装空间与走线通道，即可快速完成电源部分的结构适配，不需要再单独为分立降压电路设计PCB布局、核算散热参数，能够将更多的设计精力投入到核心功能的结构优化上。同时这类模块化的电源方案经过了大量实际应用场景的验证，相比自行设计的分立电路，其可靠性经过了市场的充分检验，能够有效降低设备量产之后的电源部分故障率，减少售后维护的成本投入。
