无人机飞控板载式防振减震阻尼支架

在小型无人机、便携消费电子的结构设计中，振动抑制是直接影响设备运行精度与使用寿命的核心环节，这款减震阻尼支架正是针对板载电子元件的隔振需求开发的结构件，目前广泛应用在穿越机飞控安装、小型航拍设备云台基板固定、便携检测仪器主控板防护等场景中。

从实际使用场景来看，小型多旋翼无人机飞行时电机高速转动带来的高频振动、便携电子设备携带过程中磕碰产生的冲击振动，都会直接传递到主控电路板、惯性测量单元等精密元件上，轻则导致传感器数据漂移、飞控姿态解算偏差，重则造成元件引脚脱焊、板载芯片损坏，这款支架通过自身的阻尼结构将振动源与精密元件做柔性隔离，可有效阻断80%以上的高频振动传递，同时对瞬时冲击也有不错的缓冲效果。

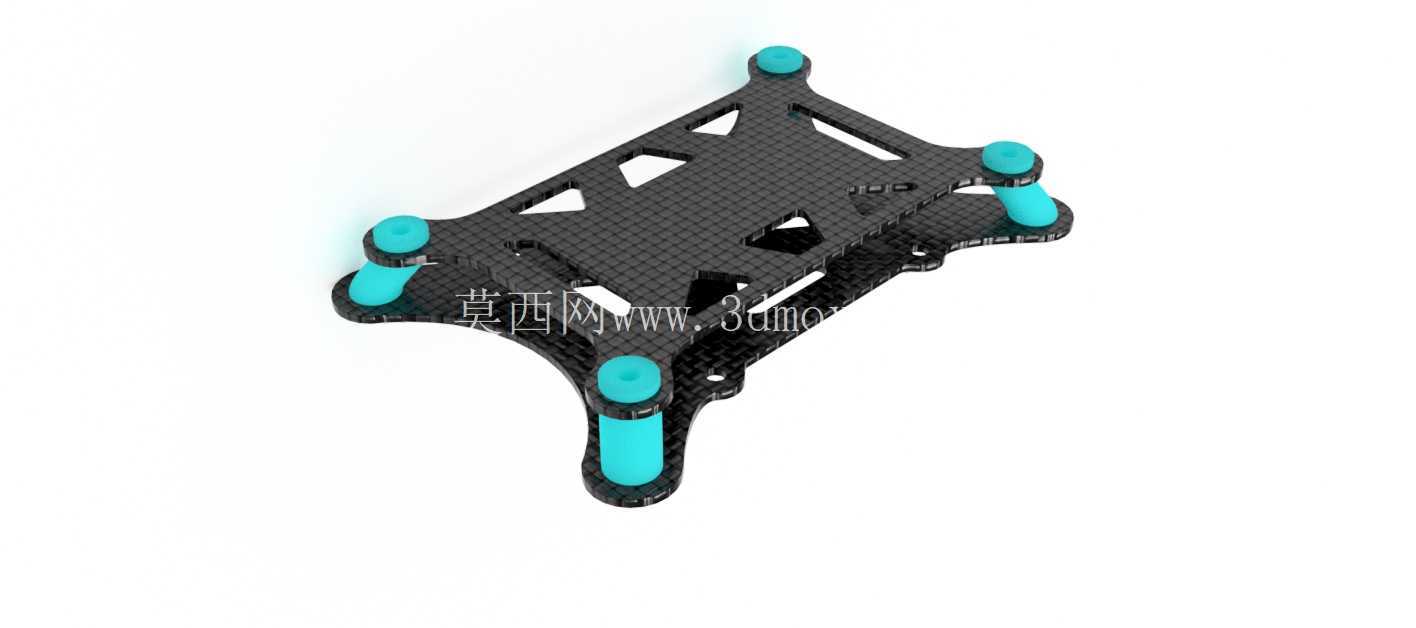

产品的功能特性围绕隔振需求做了针对性设计：阻尼缓冲柱采用弹性高分子材质制作，可根据实际负载需求选择橡胶、硅胶、氯丁橡胶或聚氨酯等不同材质，阻尼比可控制在0.05至0.3区间，适配不同重量的板载元件；上下安装板采用碳纤维纹理的高强度轻量化板材，板面开设多处三角形镂空，在保证结构刚性的前提下尽可能降低自身重量，避免给飞行设备带来额外的负载负担；四个角位的安装柱采用同轴定位设计，上下安装孔位同轴度公差控制在0.1mm以内，保证安装后板件不会出现偏斜错位。

设计思路上完全遵循小型电子设备的安装逻辑：整体采用对称式布局，重心与安装板几何中心重合，避免隔振过程中出现额外的偏摆力矩；缓冲柱采用上下等径的柱式结构，垂直方向与水平方向的刚度做了差异化匹配，垂直方向刚度略低以吸收起降过程的冲击，水平方向刚度稍高以保证飞控姿态控制的响应速度，不会因为支架过度形变导致控制滞后；安装板边缘做了圆角过渡处理，避免尖锐边角划伤设备线路或者安装人员手部，板面预留的多个安装孔位兼容主流飞控板、电调板的安装孔距，不需要额外做打孔改造即可直接装配。

从安装边界与尺寸适配来看，这款支架整体为正方形对称结构，四个缓冲柱的中心距适配30.5mm×30.5mm、35mm×35mm两种主流飞控安装孔距，缓冲柱总高度12mm，安装完成后上下板之间的净空距离为8mm，足够容纳板载的排针、电容等突出元件，不会出现元件顶到上下板的情况；安装方式支持螺柱安装、螺栓固定、三明治夹装等多种形式，既可以用铜柱将支架固定在无人机机架上，也可以直接用螺栓穿过缓冲柱中心孔将上下板与机架锁紧，还可以搭配减震垫做夹层式安装，适配不同设备的安装空间要求。

在实际选型使用时，需要根据所承载元件的重量调整缓冲柱的材质硬度：承载10g以下的轻量元件时选择邵氏硬度30A的硅胶材质即可获得不错的隔振效果，承载10-30g的元件时可选择邵氏硬度40A的氯丁橡胶材质，承载30g以上的元件时则需要更换邵氏硬度55A的聚氨酯材质，避免因为负载过大导致缓冲柱形变量超标，影响隔振性能。除了无人机领域之外，这款支架也可以用在小型车载电子设备、手持检测仪器的板卡隔振场景中，只要安装孔距匹配、负载在额定范围内，都能获得稳定的振动抑制效果。
