RobotDyn嵌入式MicroSD卡读写模块结构设计

在嵌入式开发、小型工控终端、开源硬件项目的硬件选型环节，外置存储扩展模块是解决主控芯片内置存储空间不足的核心外设，这类MicroSD卡读写模块常被集成在数据采集终端、小型物联网节点、开源硬件实验平台中，用来存储采集到的传感器数据、运行日志、离线配置参数，甚至是小型UI界面的资源文件，相比板载Flash芯片，它具备可插拔更换、单卡容量上限高、数据可直接通过读卡器导出到电脑的优势，不需要额外搭建串口、USB之类的有线数据传输链路，在野外部署的低功耗采集设备里应用占比很高。

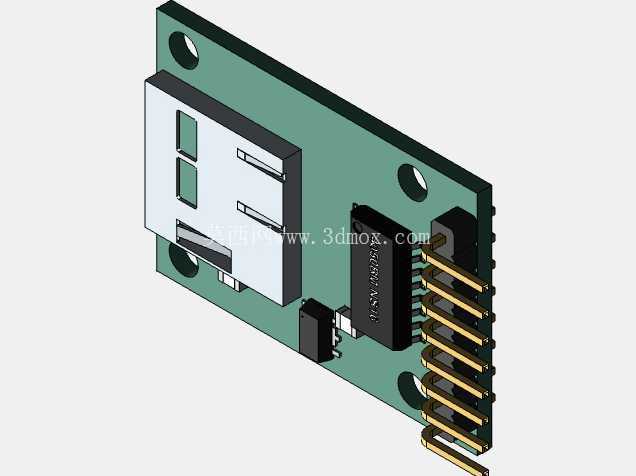

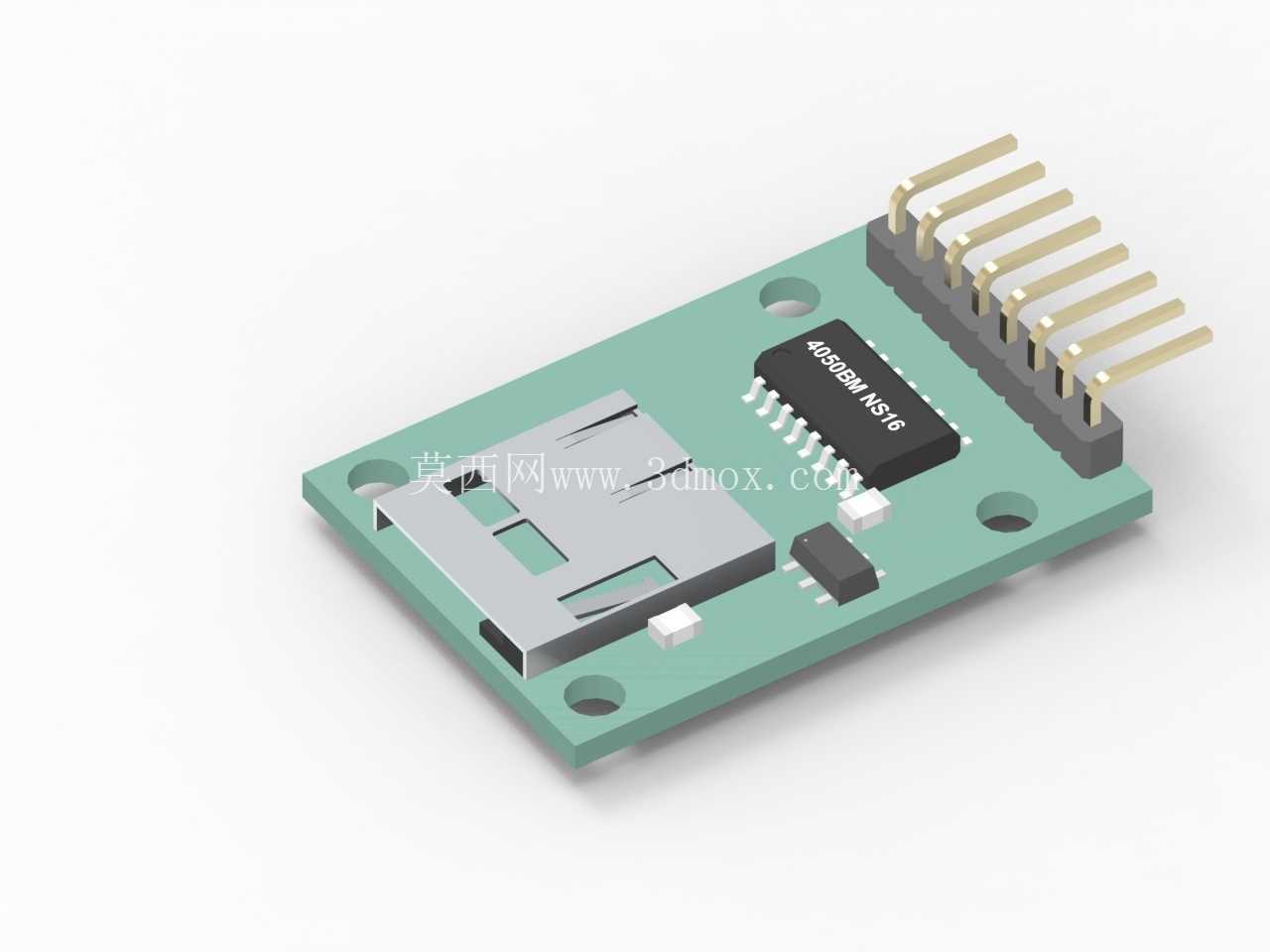

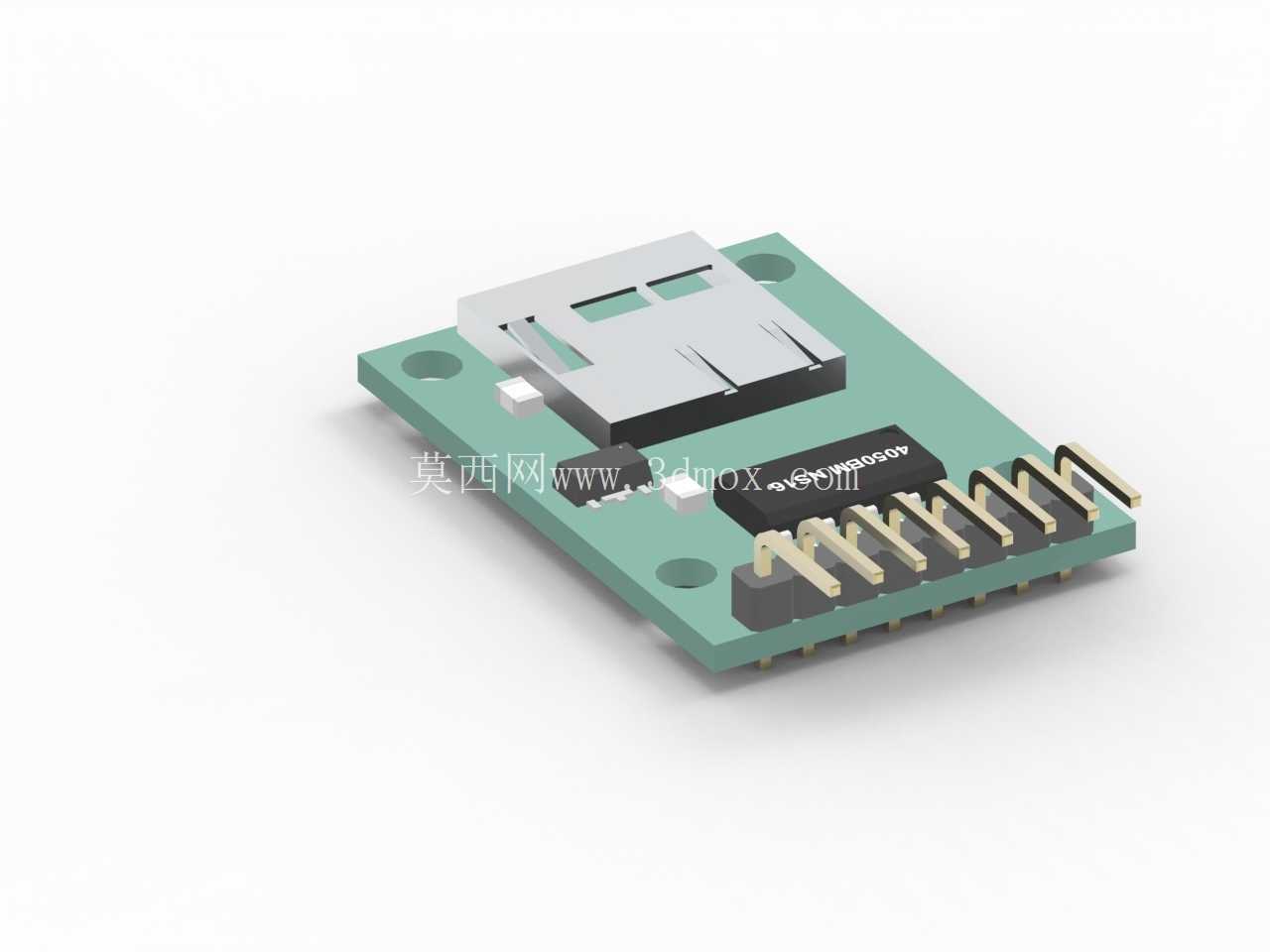

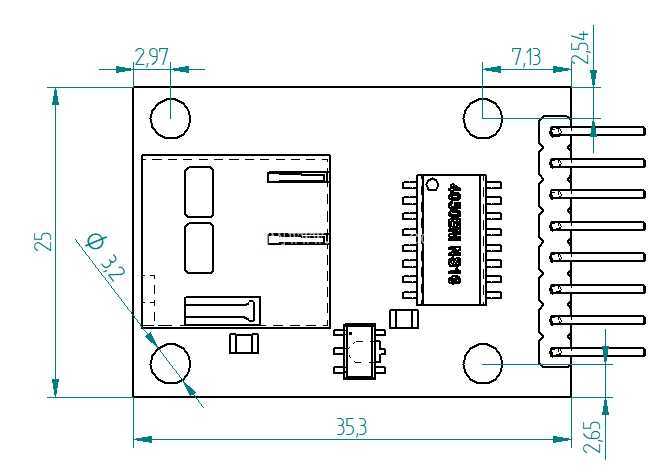

这款模块的PCB采用标准2.54mm间距排针引出设计，整体板型为矩形，四个角预留了直径3.2mm的安装固定孔，适配M3规格的铜柱或者螺丝，既可以直接插在面包板上做原型验证，也能通过铜柱固定在定制的设备外壳内部，安装孔的位置避开了板上的卡座、芯片、排针区域，不会出现固定螺丝和板上元器件干涉的问题。排针统一布置在板边单侧，一共8个引脚，分别对应SPI通信的SCK、MISO、MOSI、CS引脚，以及3.3V电源、GND，还有两个预留的功能引脚，引脚定义兼容市面上主流的Arduino、STM32、ESP32等主控板的SPI接口，不需要额外做引脚转接就能直接接线使用，排针的焊盘做了加大处理，手工焊接的时候不容易出现焊盘脱落的问题，适合小批量项目的手工焊接组装。

板载的MicroSD卡座采用自弹式推拉结构，卡座的金属外壳做了接地处理，既能提升插拔时候的静电防护能力，也能减少外部电磁干扰对卡内数据读写稳定性的影响，卡座的位置距离板边留出了足够的手指操作空间，插卡、拔卡的时候不需要借助镊子之类的辅助工具，直接用手指就能操作。卡座旁边布置了电平转换芯片，因为MicroSD卡的工作电平是3.3V，很多主控板的IO口是5V电平，这颗芯片直接把主控侧的5V信号转换成3.3V给SD卡，同时把SD卡输出的3.3V信号做电平匹配输出给主控，用户不需要自己额外搭建电平转换电路，直接接5V主控的IO口也不会烧坏SD卡，能大幅降低硬件设计的出错概率。

PCB上的电源回路布置了100nF的陶瓷去耦电容，分别靠近电平转换芯片和SD卡座的电源引脚，能滤除电源线上的高频纹波，避免SD卡读写大文件的时候因为电源纹波过大出现读写失败、丢数据的问题。板上的丝印清晰标注了每个引脚的功能定义，还有SD卡的插入方向，组装接线的时候不需要额外查手册就能快速完成接线，不会出现插反卡、接错引脚的问题。

从结构适配性来看，这款模块的整体厚度控制在8mm以内，排针焊接完成之后的总高度也不会超过12mm，在空间紧凑的手持设备、小型传感器终端外壳内部也能顺利安装，不会和外壳内壁、其他板卡产生空间干涉。模块的元器件全部布置在PCB的正面，背面没有任何凸起的元器件，安装的时候可以直接把PCB背面贴在设备的绝缘壳体上，不需要额外加绝缘垫片，也不会出现背面元器件短路的问题。

在实际项目应用里，这类模块的读写速度能满足大部分低速率数据采集场景的需求，每秒几KB到几百KB的传感器数据写入完全可以稳定运行，相比贴片式的eMMC存储，它的后期维护成本更低，设备在现场运行的时候，如果需要导出数据，直接拔出SD卡用普通读卡器读取即可，不需要把整个设备拆下来连接电脑，对于部署在高空、野外、工业现场的设备来说，能大幅降低后期运维的工作量。设计这类模块三维模型的时候，需要重点核对卡座的插拔行程、排针的伸出长度、安装孔的位置精度，否则做出来的实物会出现SD卡插不到位、排针和底座不匹配、固定孔和外壳立柱对不齐的问题，建模过程中所有配合尺寸都按照实物实测值做1:1还原，能直接用来做设备外壳的结构适配、安装位置的干涉检查，不需要设计师再手动测量实物尺寸调整模型。
