NEMA34规格86法兰步进电机结构设计

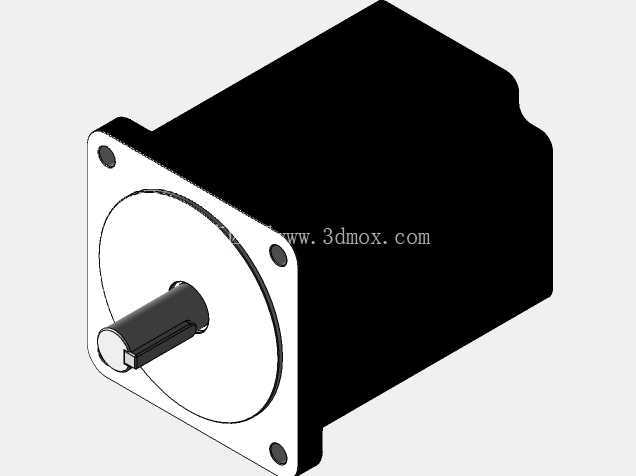

　　在自动化产线的点位传动、数控设备的进给驱动、包装机械的间歇送料机构里，这类NEMA34规格的法兰安装式步进电机是应用频次极高的执行部件，区别于小规格20、42系列步进，86mm法兰尺寸的机型能提供更大的保持扭矩，适配中负载的直连传动场景，不需要额外增加减速机构就能满足多数中低速工况的力矩输出要求。从结构设计来看，这款电机采用方形端盖配合安装法兰的布局，法兰端预留四个对称分布的安装沉孔，孔位遵循NEMA标准的安装尺寸规范，能直接适配市面通用的86系列电机安装支架、联轴器以及设备安装面板，不需要额外做安装孔位的二次加工，选型替换时的适配成本极低。

　　输出轴采用单扁位的D型轴结构，配合紧定螺钉锁紧的联轴器就能实现无间隙的扭矩传递，轴伸长度经过匹配设计，既不会因为轴伸过长导致传动端径向跳动超差，也不会因为轴伸过短导致联轴器锁紧行程不足，轴端的倒角处理也方便装配时快速对准联轴器内孔，减少现场装配的对位时间。电机本体采用方形叠片定子外壳结构，外壳表面做发黑防锈处理，既可以提升叠片结构的结构强度，也能在电机持续运行时通过外壳表面散出绕组产生的热量，方形外壳的结构在设备内部安装时，也能更好地利用设备内部的方形安装空间，相比圆形外壳的电机，相邻安装的部件不需要额外预留弧形避让空间，空间利用率更高。从实际选型适配的角度看，这类电机的安装边界需要重点关注几个尺寸：首先是法兰端面的安装孔中心距，必须和设备端的安装孔位完全匹配，否则会出现安装错位无法锁紧的问题；其次是电机本体的机身长度，不同扭矩规格的86步进电机机身长度差异较大，选型时需要核对设备内部预留的轴向安装空间，避免电机尾部和设备内部的走线槽、其他结构件产生干涉；另外输出轴的轴径尺寸也要和所选联轴器的内孔规格匹配，D型轴的扁位尺寸要和联轴器的紧定螺钉位置对应，保证锁紧后传动过程中不会出现轴和联轴器相对滑动的丢步问题。

　　在功能特性上，这类开环步进电机不需要额外的编码器反馈，搭配对应的步进驱动器就能实现角度细分控制，每接收一个脉冲信号就转动对应的步距角，在低速运行场景下的扭矩输出特性硬，位置控制精度足够满足多数点位传动的需求，比如3D打印机的Z轴升降、传送带的定长送料、自动化夹具的开合驱动，都能看到这类电机的应用。设计这类电机的三维模型时，首先要优先保证安装接口尺寸的准确性，法兰安装孔的位置度、输出轴的同轴度、机身的外形轮廓尺寸都要和实际量产的产品完全一致，这样结构工程师在做设备整体布局设计时，才能准确预留安装空间，避免后续加工装配时出现干涉问题。

　　建模过程中，端盖的沉孔深度要符合标准紧固件的锁紧要求，沉孔过浅会导致螺钉头突出法兰端面，安装时电机法兰面无法和设备安装面完全贴合，影响传动的同轴度；沉孔过深则会降低端盖的结构强度，长期运行过程中端盖容易受振动影响出现形变。绕组部分的建模不需要还原内部的漆包线绕制细节，只需要保留定子铁芯的外形轮廓即可，因为结构设计阶段主要关注的是电机的外部安装尺寸，内部电磁结构属于电机厂商的设计范畴，设备端的结构设计不需要涉及内部结构。另外电机尾部的出线端位置也要在模型里准确体现，出线方向、出线端的外径尺寸都会影响设备内部的走线布局，如果模型里遗漏了出线端的结构，后续做布线设计时很容易出现线缆和其他部件干涉的问题。在不同的应用场景里，这类电机的安装方式也有区别，水平安装时主要关注输出轴的径向负载是否在电机轴承的允许载荷范围内，垂直安装时则要考虑运动部件的重量对电机轴向负载的影响，必要时需要额外增加抱闸机构避免断电时轴向下滑。很多设备调试时出现的丢步、异响问题，往往不是电机本身的性能问题，而是安装时的同轴度偏差过大导致的，所以建模时把法兰端面和输出轴的同轴度公差在模型里做明确标注，也能提醒后续装配环节重点校准这个尺寸，减少设备调试的返工量。
