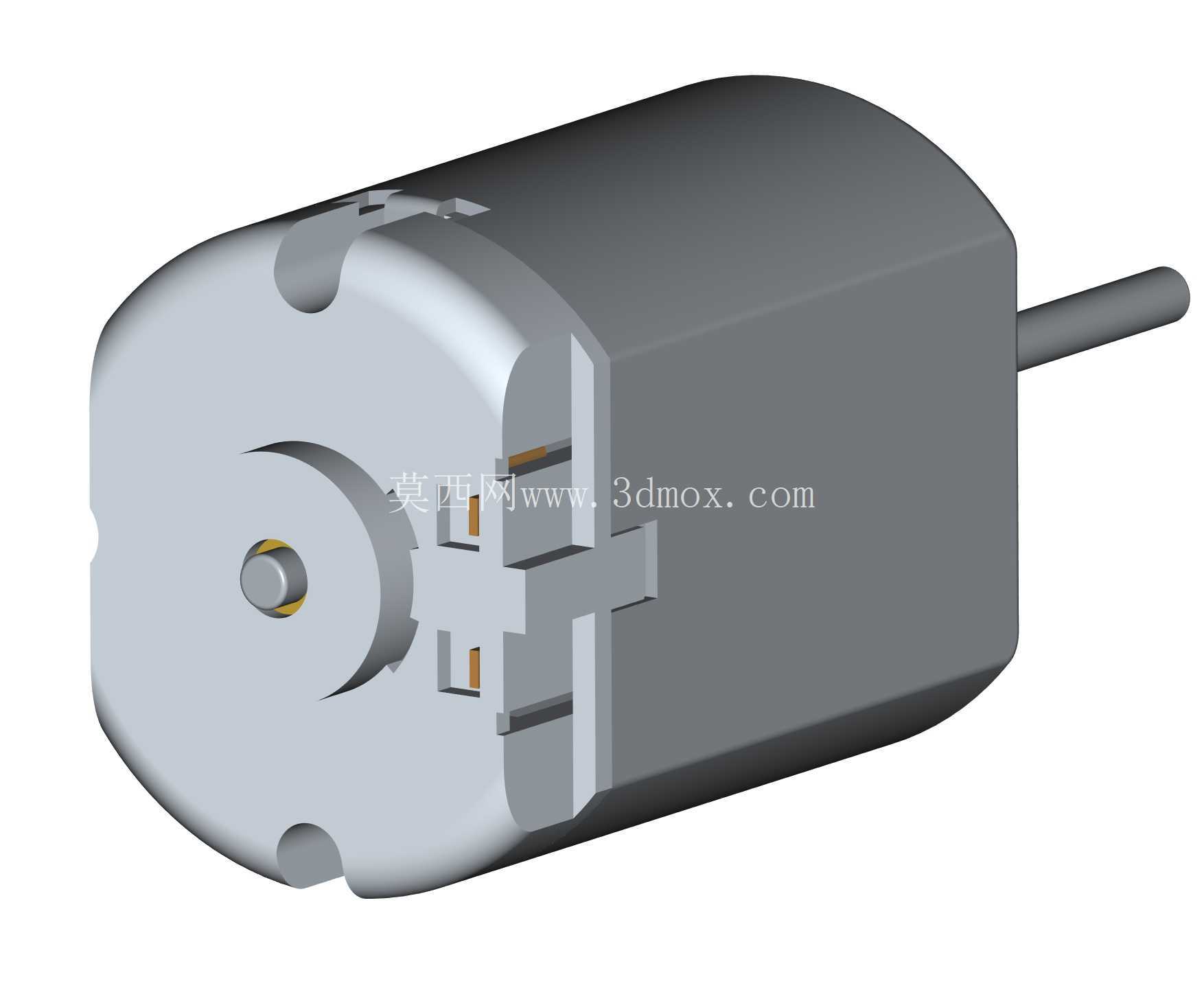

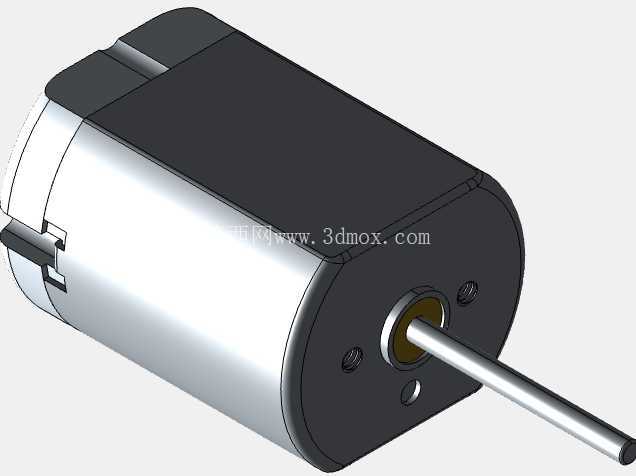

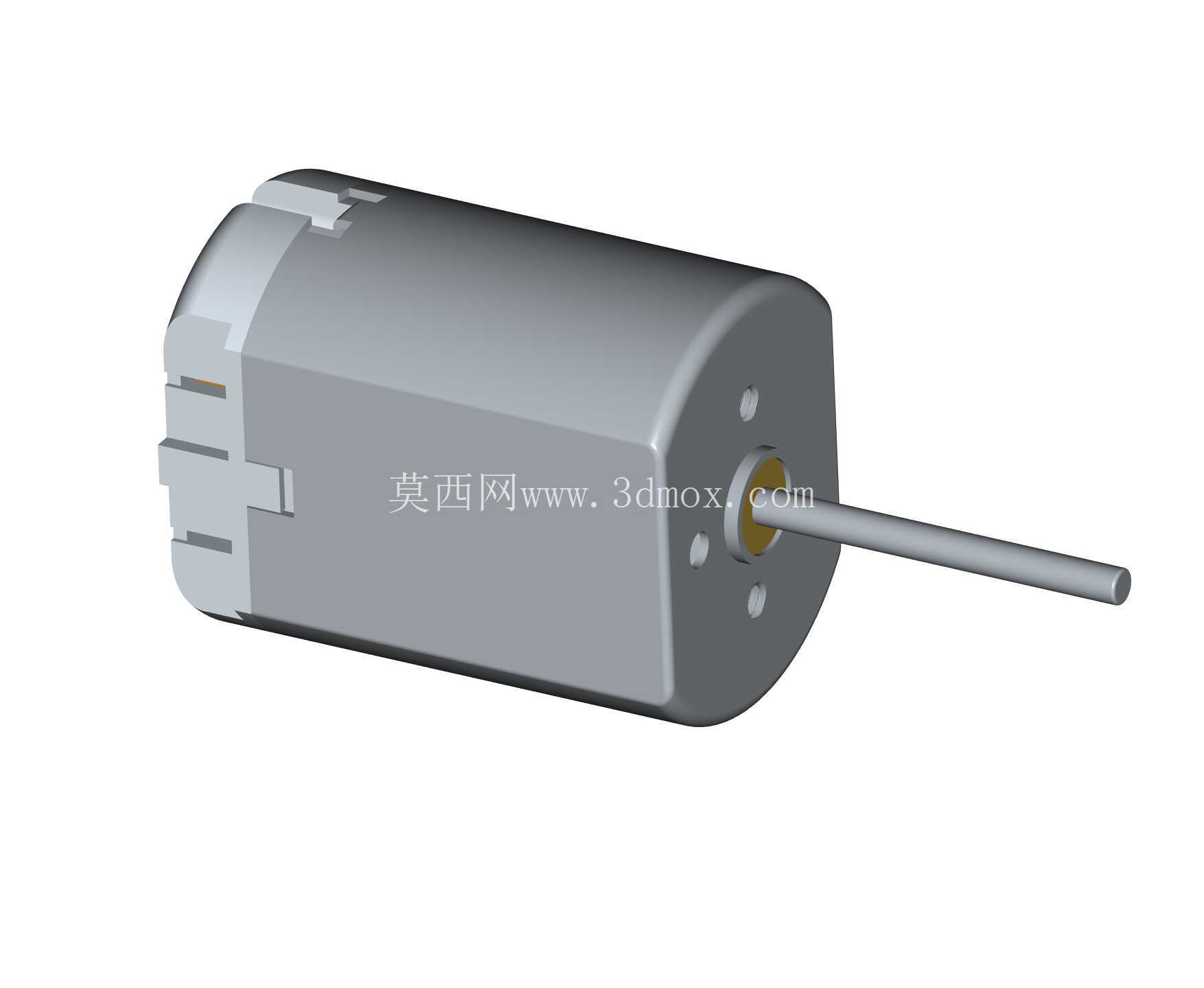

汽车配套FC-280微型直流驱动电机

做汽车车身附件结构设计的工程师，大概率都接触过这类小功率直流电机，很多人在做后视镜折叠、车门锁执行机构选型的时候，第一个绕不开的就是FC-280这个规格。不同于动力系统里动辄上百千瓦的驱动电机，这类小电机的核心诉求从来不是大扭矩输出，而是在有限的安装空间里，提供稳定、可控的小扭矩动力，匹配减速机构之后完成精准的往复动作，同时还要满足车规级的寿命、温湿度、振动要求。

从实际装车场景来看，这类电机的应用边界非常清晰，主要覆盖两个高频使用的车身部件：一是外后视镜的调节与折叠驱动，二是车门锁的闭锁、解锁执行。这两个场景有个共同特点，就是安装空间被挤压得非常极限——后视镜的壳体内部要布置镜片调节机构、加热片、折叠转轴，留给电机的空间往往是一个不规则的窄腔；车门锁体内部要集成锁舌、棘爪、连杆传动结构，电机只能塞在锁体侧边的预留槽位里，这就对电机的外形尺寸提出了非常严格的约束。这款FC-280电机的标准尺寸参数完全贴合这类安装需求：主体直径控制在24至24.2毫米之间，对边尺寸18.3毫米，不含输出轴的主体最大长度34毫米，这个尺寸刚好能卡进多数A级到C级乘用车的后视镜、门锁预留安装位，不需要额外修改周边结构的避让空间，能大幅缩短结构适配的周期。

从功能特性上看，这款电机的额定工作电压为12V，刚好匹配乘用车的低压电气系统平台，不需要额外增加电压转换模块，功率覆盖1至5瓦区间，转速范围在8000至12000转/分，不同转速档位可以对应不同的减速比需求——比如后视镜折叠需要的输出转速低、保持扭矩大，就可以选高转速版本搭配大减速比的蜗轮蜗杆结构；车门锁解锁需要动作响应快、行程短，就可以选偏低转速版本搭配小减速比的齿轮组，选型灵活度很高。输出轴的尺寸没有做强制统一标准，可以根据对接的减速机构接口做定制调整，不管是铣扁轴、滚花销轴还是光轴过盈配合，都能匹配对应的蜗轮、齿轮安装需求，这也是它能被多家零部件厂商广泛采用的原因之一。

在做三维建模的时候，这类电机的模型处理有几个需要注意的细节：首先是主体的圆柱面与端盖的配合公差，实际生产中端盖与机壳是卷边压装固定的，建模的时候不能简单做两个圆柱拼接，要预留出压装边的工艺结构，不然做装配干涉检查的时候会出现误判；其次是输出轴的伸出长度，要根据实际匹配的减速箱安装深度来定，不能直接套用通用模型的轴长，不然会出现轴端顶到减速箱壳体、或者蜗轮啮合长度不足的问题；还有端盖上的两个安装固定孔，位置度公差要求很高，建模的时候要严格按照实际安装孔位坐标来做，不然打样之后会出现电机装不进支架的问题。

很多新手工程师在选这类小电机的时候容易踩一个误区，就是只看额定扭矩参数，忽略了电机的堵转电流和空载转速，实际上在汽车门锁这类场景里，电机堵转是常态——当锁舌到达行程终点的时候，电机会被强制堵转零点几秒，这时候如果堵转电流过大，很容易触发车身控制器的过流保护，甚至烧坏电机绕组。FC-280这个规格的电机经过多年的装车验证，堵转电流、空载功耗的参数都已经匹配了主流车身控制器的驱动阈值，不需要额外做太多的驱动参数调试，能降低电气匹配的工作量。另外这类电机通常配套标准的黄铜或者塑料蜗轮蜗杆，建模的时候可以直接和对应的标准蜗轮蜗杆做装配配合，不需要重新设计蜗轮的啮合参数，能节省不少传动结构的设计时间。

从安装边界来看，这款电机的固定方式一般有两种，一种是通过端盖上的两个螺丝孔直接锁在安装支架上，另一种是通过机壳上的定位卡筋卡进塑料支架的卡槽里，不管是哪种固定方式，建模的时候都要预留出电机周边的走线空间——电机的两个接线端子一般在尾部，要留出至少5毫米的走线和端子焊接空间，避免装配的时候导线被机壳或者周边结构压破绝缘层。还要注意电机本体的散热空间，虽然这类小电机功率不高，但如果连续工作时间超过10秒，还是会有明显的温升，安装的时候不要让电机直接贴在热敏零件旁边，比如后视镜里的加热丝接线端子、门锁里的微动开关，避免长期高温加速零件老化。

实际做结构验证的时候，还要考虑电机的振动耐受性，汽车在行驶过程中会持续传递不同频率的振动，电机的内部碳刷、轴承如果固定不牢，很容易出现接触不良、异响的问题，所以在建模的时候，电机与支架的配合处最好预留出橡胶减震垫的安装槽位，不要让电机金属机壳直接和硬塑料或者金属支架硬接触，能有效降低行驶过程中的异响概率。很多人做模型的时候容易忽略减震垫的厚度，导致装配之后电机的输出轴和蜗轮的中心距出现偏差，啮合间隙变大，传动噪音升高，这一点在做装配公差分析的时候要特别留意，把减震垫的压缩量算进尺寸链里，保证不同工况下传动啮合的稳定性。
